Types de produits: Raccords d'adaptateur SAE à bride hydraulique 1FFS9 Elbow ORFS
Normes de l'industrie: SAE J518, ISO 6162 SAE J1453
Raccordement E à F style: JOINT TORIQUE MÂLE MÂLE / BRAS DE SÉRIE S 90 ° ELBOW ORFS ISO 6162-2
Forme: coude, droite, bloc etc.
Indice de pression de travail: Le code SAE 61 est de 2,5 à 31,5 MPa; Le code SAE 62 est de 40 MPa.
Matériau des raccords: laiton; Acier au carbone; Acier inoxydable
Application: équipement agricole, processus automobile, transfert de produit chimique, équipement de construction, transfert de carburant, hydraulique, équipement de fabrication, marine, manutention, équipement mobile, champ pétrolifère, emballage, transport

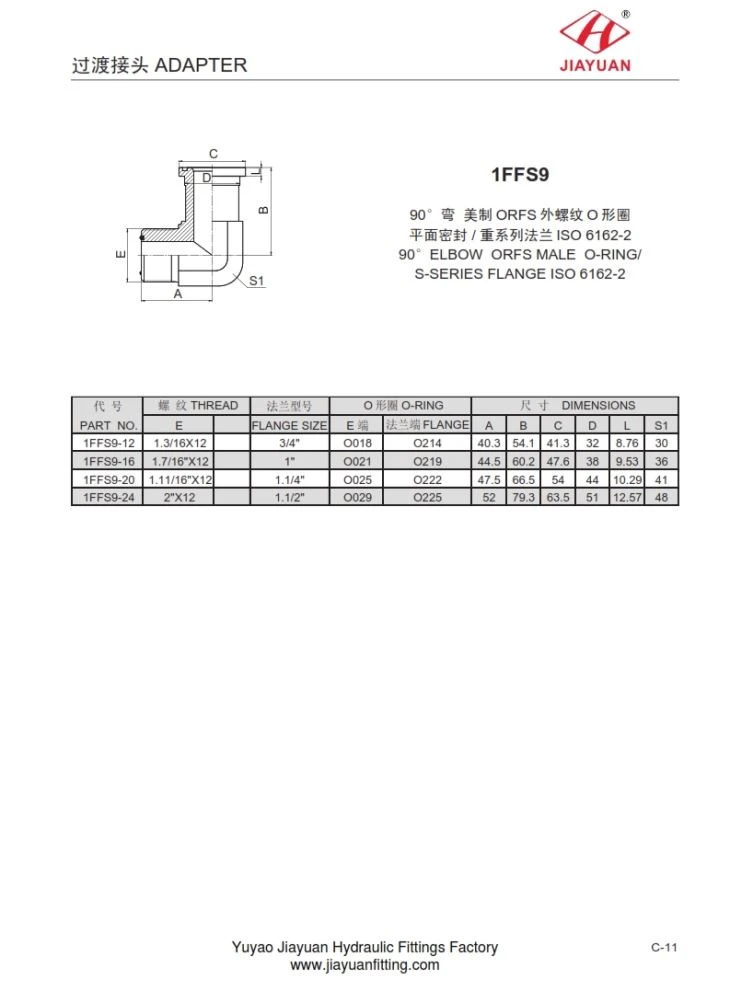

1FFS9 Coude ORFS mâle bride hydraulique série S série ISO 6162-2 Tableau des dimensions par tableau comme suit
PART NO. | FIL | O-RING | DIMENSIONS | ||||||||
E | TAILLE DE LA BRIDE | E | BRIDE | UNE | B | C | ré | L | S1 | ||
1FFS9-12 | 1.3 / 16X12 | 3/4 " | O018 | O214 | 40,3 | 54,1 | 41,3 | 32 | 8,76 | 30 | |
1FFS9-16 | 1.7 / 16 "X12 | 1" | O021 | O219 | 44,5 | 60.2 | 47,6 | 38 | 9,53 | 36 | |
1FFS9-20 | 1.11 / 16 "X12 | 1.1 / 4 " | O025 | O222 | 47,5 | 66,5 | 54 | 44 | 10.29 | 41 | |
1FFS9-24 | 2 "X12 | 1.1 / 2 " | O029 | O225 | 52 | 79,3 | 63,5 | 51 | 12,57 | 48 |
