Les raccords hydrauliques JIS proviennent de la norme industrielle japonaise ( JIS ). Tous les adaptateurs de raccords jis sont conçus pour les flexibles hydrauliques de JIS B8363. L'étanchéité est assurée par un écrou à rotule femelle à siège conique mâle de 60 degrés. Il s'agit de raccords très populaires sur le marché OEM japonais et coréens, tels que les excavatrices hydrauliques Komatsu et Hyundai.
Les raccords JIS sont utilisés comme adaptateurs de flexibles dans la conception des équipements. Les diagrammes jis des connexions sont les suivants:
Cône mâle BSP 60 ° JIS 8363 code C & R
Mâle BSP 30 ° Flare JIS 8363 code F (également des raccords Komatsu)
Mâle métrique 30 ° fusée JIS 8363 code MF
L'adaptateur JIS est conçu avec un port BSPP et un port BSPT. Le port BSPP est conforme à la norme JIS B 2352 avec le joint torique utilisé pour le système haute pression.
Les différences entre les adaptateurs hydrauliques BSP et les adaptateurs hydrauliques JIS:
Les raccords BSP sont conformes à la norme BS 5200 et JIS, à la norme JIS B8363.
Différence de longueur de filetage, l'extrémité du filetage mâle du cône JIS 60 ° est plus longue que celle de l'extrémité BSP.
Différence de diamètre de cône d'angle de 60 °.
La zone de dégagement entre le filetage et le corps hexagonal.
Ces raccords, bien que très similaires, ne sont pas interchangeables
Jiayuan fabrique des adaptateurs de raccords JIS conformément à la version 2000 du JIS B 8363: exporte principalement vers le Japon et la Corée, fourniture au tracteur ISEKI, tracteur LS, etc.

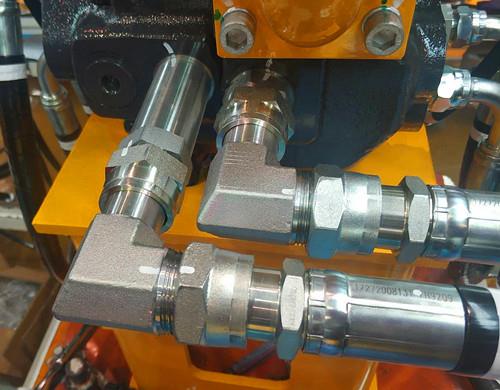

Les raccords hydrauliques JIS assemblés à l'équipement Komatsu comme indiqué sur la photo montrent les exigences techniques:
