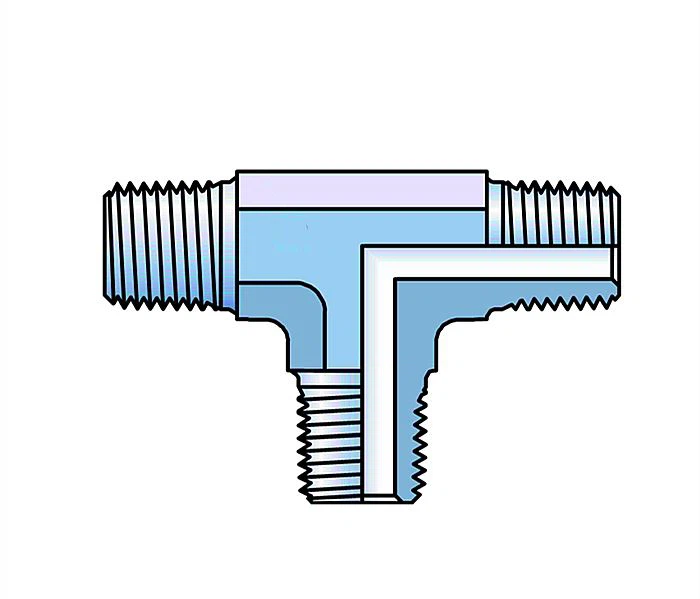

Les adaptateurs NPT sont l’un des raccords d’équipement de stations de pression hydrauliques les plus populaires sur le marché des machines de tour et de moulage par injection à commande numérique. Tous les adaptateurs NPT sont usinés avec un filetage de tuyau American National Standard appelé raccords de type NPT pour connecter l’huile. Les raccords Jiayuan offrent une série de raccords NPT, de bouchons NPT, de capuchons NPT, de couplages NPT, de réducteurs de conversion NPT, de expandeurs et d'adaptateurs pour s'adapter à ces connexions d'extrémité NPT, d'une forme de corps adaptateurs droits, adaptateurs coudés, adaptateurs té, adaptateurs réglables, etc.
Les raccords à filetage conique NPT sont couramment utilisés dans les applications industrielles; il s'agit de la conception d'étanchéité de base d'un métal à l'autre. Les filetages en NPT, lorsqu'ils sont assemblés sans mastic, laissent un chemin de fuite en spirale au niveau de la jonction sommet-pointe, comme indiqué sur la figure F1. . Pour le colmatage d'un fluide sous pression, les filetages NPT nécessitent un produit d'étanchéité approprié.
Fig. F1 - NPT: Serrage de la clé, pas de contact avec la crête, contact avec le flanc uniquement
La norme de filetage NPT est ANSI B1.20.1, FED-STD-H28 / 7
La norme de filetage NPTF est SAE J476, ANSI B1.20.3, FED-STD-H28 / 8.
Les filets NPTF (Dryseal), en revanche, une fois assemblés, ne quittent pas le chemin de fuite en spirale. En effet, leur troncature au niveau de la crête et de la racine est contrôlée, ce qui garantit un contact métal à métal crête-racine avant ou juste au moment où les flancs du filetage mâle-femelle sont en contact, comme indiqué sur la figure F2. Lors du serrage, les crêtes de filetage sont aplaties jusqu'à ce que les flancs établissent également un contact métal sur métal, comme indiqué sur la figure F3. Ainsi, théoriquement au moins, il ne reste plus aucun passage pour que le fluide fuie, à condition que toutes les surfaces soient parfaites et que les dimensions soient exactes. En réalité, ce n'est pas le cas et un mastic / lubrifiant est nécessaire pour obtenir un joint sans fuite, même avec des filetages NPTF. Le mastic / lubrifiant comble toutes les imperfections des surfaces affectant le joint et fournit également une lubrification facilitant l'assemblage et minimisant le grippage.
