Raccords hydrauliques Union DIN

Les raccords coniques DIN 24 ° sont conformes à la norme DIN 3861 / ISO 8434-1dimension, il s'agit du type DIN allemand (DEUTSCHE INDUSTRIAL NORME). Le type d'union requiert que toutes les extrémités du tube soient identiques à celles de la norme DIN 3861, avec un cône de 24 degrés requis d'un tube à l'autre.

Envoyez demande

Discuter maintenant

Description

1. Définition: Les raccords coniques DIN 24 ° sont conformes à la norme DIN 3861 / ISO 8434-1dimension, il s'agit du type DIN allemand (DEUTSCHE INDUSTRIAL NORME). Le type d'union requiert que toutes les extrémités du tube soient identiques à celles de la norme DIN 3861, avec un cône de 24 degrés requis d'un tube à l'autre.

2. Méthodes de connexion des raccords hydrauliques DIN, le mâle métrique a un siège à 24 °, est compatible avec deux types de femelles (embout mâle + bague et tuyau et pivot DKO) illustrées dans le tableau:

3. Avantages des raccords pour tubes DIN comme suit:

● Bonne étanchéité des raccords, pour éviter les fuites sous divers services de fluides hydrauliques haute pression, systèmes pneumatiques, de lubrification et de couplage pour l'agriculture, l'équipement, les procédés et l'ingénierie.

● Faciles à réutiliser, les raccords de tubes peuvent être réassemblés plusieurs fois pour faciliter la maintenance.

● Popularité dans le monde entier, la conception de type Bite est acceptée dans le monde entier, en particulier en Europe et en Chine. Raccords populaires pour tubes métriques.

4. Normes de matériau, surface, clarté, etc. Spécification:

● Matériau: Raccords en acier au carbone - GB / T 699-2015 Matériau N °. 35 et 45. Raccords en acier inoxydable GB / T 3280-2015 304 / 06Cr19Ni10 316 / 06Cr17Ni12Mo2 Raccords en laiton GB / T 5231-2012 HPb59-1.

● Les raccords en acier de finition de surface standard sont galvanisés chromés, procédure de protection de surface libre 6 conformément à DIN 267, partie 9 ou DIN 5094.

● Fluide hydraulique, Propreté des pièces et composants, Document de contrôle et principes relatifs à la collecte, à l'analyse et au rapport des contaminants, conformément à la norme ISO 18413.

5. Dimensions de l'extrémité du cône à 24 ° (DIN 3865 / ISO 8434-1)

6. Performance Fonction des raccords de tube et adaptateurs DIN 24 °

● Les formes sont disponibles en 45 °, 90 °, droite, té et croix.

● Systèmes de raccordement de tubes à l'adaptateur de raccords DIN, au tuyau flexible, au tube métrique et au tube inch.

● Les séries de pression de travail correspondent à la sélection des séries LL / L / S.

1. Raccords hydrauliques droits, série Union 1C / 1D

Cône DIN 24 ° / cône DIN 24 °

PART NO.	FIL		TUBE OD		DIMENSIONS					MPa
PART NO.	E	F	D1	D2	l1	L1	S1	S2	S3	MPa
1C-12	M12X1.5	M12X1.5	6	6	dix	39	12	14	14	31,5 L
1C-14	M14X1.5	M14X1.5	8	8	11	40	14	17	17
1C-16	M16X1.5	M16X1.5	dix	dix	13	42	17	19	19
1C-18	M18X1.5	M18X1.5	12	12	14	43	19	22	22
1C-22	M22X1.5	M22X1.5	15	15	16	46	24	27	27
1C-26	M26X1.5	M26X1.5	18	18	16	48	27	32	32
1C-30	M30X2	M30X2	22	22	20	52	32	36	36	16L
1C-36	M36X2	M36X2	28	28	21	54	41	41	41
1C-45	M45X2	M45X2	35	35	20	63	46	50	50
1C-52	M52X2	M52X2	42	42	21	66	55	60	60
1D-14	M14X1.5	M14X1.5	6	6	16	45	14	17	17	63S
1D-16	M16X1.5	M16X1.5	8	8	18	47	17	19	19
1D-18	M18X1.5	M18X1.5	dix	dix	17	49	19	22	22
1D-20	M20X1.5	M20X1.5	12	12	19	51	22	24	24
1D-22	M22X1.5	M22X1.5	14	14	22	57	24	27	27
1D-24	M24X1.5	M24X1.5	16	16	21	57	27	30	30	40S
1D-30	M30X2	M30X2	20	20	23	66	32	36	36
1D-36	M36X2	M36X2	25	25	26	74	41	46	46
1D-42	M42X2	M42X2	30	30	27	80	46	50	50
1D-52	M52X2	M52X2	38	38	29	90	55	60	60	31.5S
Remarque: Si vous souhaitez commander l'adaptateur dans un jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple 1C9-30RN.

2. Raccords hydrauliques pour raccords coudés série 1C9 / 1D9

Cône DIN 24 ° / cône DIN 24 °

PART NO.	FIL		TUBE OD		DIMENSIONS				MPa
PART NO.	E	F	D1	D2	l1, l2	L1, L2	S1	S2, S3	MPa
1C9-12	M12X1.5	M12X1.5	6	6	12	27	12	14	31,5 L
1C9-14	M14X1.5	M14X1.5	8	8	14	29	12	17
1C9-16	M16X1.5	M16X1.5	dix	dix	15	30	14	19
1C9-18	M18X1.5	M18X1.5	12	12	17	32	17	22
1C9-22	M22X1.5	M22X1.5	15	15	21	36	19	27
1C9-26	M26X1.5	M26X1.5	18	18	23,5	40	24	32
1C9-30	M30X2	M30X2	22	22	27,5	44	27	36	16L
1C9-36	M36X2	M36X2	28	28	30,5	47	36	41
1C9-45	M45X2	M45X2	35	35	34,5	56	41	50
1C9-52	M52X2	M52X2	42	42	40	63	50	60
1D9-14	M14X1.5	M14X1.5	6	6	16	31	12	17	63S
1D9-16	M16X1.5	M16X1.5	8	8	17	32	14	19
1D9-18	M18X1.5	M18X1.5	dix	dix	17,5	34	17	22
1D9-20	M20X1.5	M20X1.5	12	12	21,5	38	17	24
1D9-22	M22X1.5	M22X1.5	14	14	22	40	19	27
1D9-24	M24X1.5	M24X1.5	16	16	24,5	43	24	30	40S
1D9-30	M30X2	M30X2	20	20	26,5	48	27	36
1D9-36	M36X2	M36X2	25	25	30	54	36	46
1D9-42	M42X2	M42X2	30	30	35,5	62	41	50	31.5S
1D9-52	M52X2	M52X2	38	38	41	72	50	60	31.5S
Remarque: Si vous souhaitez commander l'adaptateur dans un jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple 1C9-30RN.

3. Té Hydraulique Raccords Union AC / Série AD

Cône DIN 24 ° / cône DIN 24 ° / cône DIN 24 °

PART NO.	FIL	TUBE OD	DIMENSIONS				MPa
PART NO.	E, F, G	D1, D2, D3	l1, l2, l3	L1, L2, L3	S1	S2, S3, S4	MPa
AC-08	M8X1	4	11	21	9	dix	10LL
AC-10	M10X1	5	9,5	21	9	12
AC-10LL	M10X1	6	9,5	21	9	12
AC-12LL	M12X1	8	11.5	23	12	14
AC-12	M12X1.5	6	12	27	12	14	25L
AC-14	M14X1.5	8	14	29	12	17
AC-16	M16X1.5	dix	15	30	14	19
AC-18	M18X1.5	12	17	32	17	22
AC-22	M22X1.5	15	21	36	19	27
AC-26	M26X1.5	18	23,5	40	24	32
AC-30	M30X2	22	27,5	44	27	36	16L
AC-36	M36X2	28	30,5	47	36	41
AC-45	M45X2	35	34,5	56	41	50
AC-52	M52X2	42	40	63	50	60
AD-14	M14X1.5	6	16	31	12	17	63S
AD-16	M16X1.5	8	17	32	14	19
AD-18	M18X1.5	dix	17,5	34	17	22
AD-20	M20X1.5	12	21,5	38	17	24
AD-22	M22X1.5	14	22	40	19	27
AD-24	M24X1.5	16	24,5	43	24	30	40S
AD-30	M30X2	20	26,5	48	27	36
AD-36	M36X2	25	30	54	36	46
AD-42	M42X2	30	35,5	62	41	50
AD-52	M52X2	38	41	72	50	60	31.5S
Remarque: Si vous souhaitez commander l'adaptateur dans un jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple AC-22RN.

4. Raccords hydrauliques transversaux, série Union XC / XD

Cône DIN 24 ° / cône DIN 24 ° / cône DIN 24 °

PART NO.	FIL	TUBE OD	DIMENSIONS				MPa
PART NO.	E F G H	D1, D2, D3, D4	l1	L1	S1	S2	MPa
XC-12	M12X1.5	6	12	27	12	14	31,5 L
XC-14	M14X1.5	8	14	29	12	17
XC-16	M16X1.5	dix	15	30	14	19
XC-18	M18X1.5	12	17	32	17	22
XC-22	M22X1.5	15	21	36	19	27
XC-26	M26X1.5	18	23,5	40	24	32
XC-30	M30X2	22	27,5	44	27	36	16L
XC-36	M36X2	28	30,5	47	36	41
XC-45	M45X2	35	34,5	56	41	50
XC-52	M52X2	42	40	63	50	60
XD-14	M14X1.5	6	16	31	12	17	63S
XD-16	M16X1.5	8	17	32	14	19
XD-18	M18X1.5	dix	17,5	34	17	22
XD-20	M20X1.5	12	21,5	38	17	24
XD-22	M22X1.5	14	22	40	19	27
XD-24	M24X1.5	16	24,5	43	24	30	40S
XD-30	M30X2	20	26,5	48	27	36
XD-36	M36X2	25	30	54	36	46
XD-42	M42X2	30	35,5	62	41	50
XD-52	M52X2	38	41	72	50	60	31.5S
Remarque: Si vous souhaitez commander l'adaptateur dans un jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple XC-30RN.

5. Union de raccords hydrauliques de cloisons droites 6C / 6D

Cône DIN 24 ° / Cône DIN 24 °

PART NO.	FIL		TUBE OD		DIMENSIONS							MPa
PART NO.	E	F	D1	D2	l1	l2	L1	L2	S1	S2, S3	S4	MPa
6C-12	M12X1.5	M12X1.5	6	6	7	27	22	42	17	14	17	31,5 L
6C-14	M14X1.5	M14X1.5	8	8	8	27	23	42	19	17	19
6C-16	M16X1.5	M16X1.5	dix	dix	dix	28	25	43	22	19	22
6C-18	M18X1.5	M18X1.5	12	12	dix	29	25	44	24	22	24
6C-22	M22X1.5	M22X1.5	15	15	12	31	27	46	27	27	30
6C-26	M26X1.5	M26X1.5	18	18	13.5	32,5	30	49	32	32	36
6C-30	M30X2	M30X2	22	22	16,5	34,5	33	51	36	36	41	16L
6C-36	M36X2	M36X2	28	28	18,5	35,5	35	52	41	41	46
6C-45	M45X2	M45X2	35	35	18,5	36,5	40	58	50	50	55
6C-52	M52X2	M52X2	42	42	19	36	42	59	60	60	65
6D-14	M14X1.5	M14X1.5	6	6	12	29	27	44	19	17	19	63S
6D-16	M16X1.5	M16X1.5	8	8	13	29	28	44	22	19	22
6D-18	M18X1.5	M18X1.5	dix	dix	14.5	29,5	31	46	24	22	24
6D-20	M20X1.5	M20X1.5	12	12	14.5	30,5	31	47	27	24	27
6D-22	M22X1.5	M22X1.5	14	14	17	32	35	50	30	27	30
6D-24	M24X1.5	M24X1.5	16	16	16,5	31,5	35	50	32	30	32	40S
6D-30	M30X2	M30X2	20	20	17,5	33,5	39	55	41	36	41
6D-36	M36X2	M36X2	25	25	20	35	44	59	46	46	46
6D-42	M42X2	M42X2	30	30	21,5	37,5	48	64	50	50	50
6D-52	M52X2	M52X2	38	38	22	37	53	68	65	60	65	31.5S
Remarque: Si vous souhaitez commander l'adaptateur avec le contre-écrou, veuillez insérer le suffixe "LN" après notre référence. Par exemple 6C-30LN, commandez l'adaptateur avec bague coupante et écrou, insérez le suffixe "RN" après le numéro de pièce, par exemple 6C-30RN, commandez l'adaptateur avec écrou de blocage et bague coupante et écrou, insérez le suffixe "LN / RN" après pièce n °, par exemple 6C-30LN / RN.

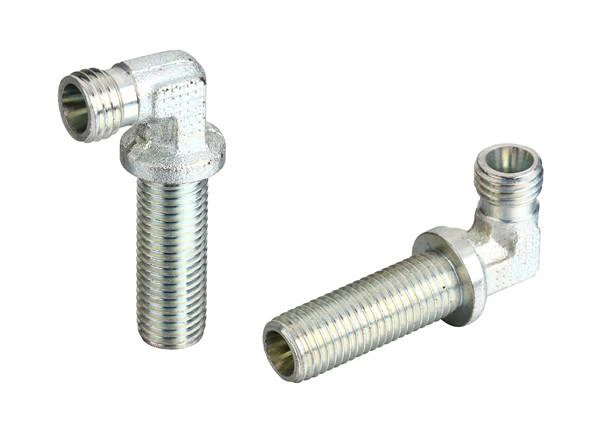

6. Union des raccords hydrauliques de cloison coudée 6C9 / 6D9

Cône DIN 24 ° / Cône DIN 24 °

PART NO.	FIL		TUBE OD		DIMENSIONS								MPa
PART NO.	E	F	D1	D2	l1	l2	l3	L1	L2	S1	S2, S3	S4	MPa
6C9-12	M12X1.5	M12X1.5	6	6	27	12	14	42	27	12	14	17	31,5 L
6C9-14	M14X1.5	M14X1.5	8	8	27	14	17	42	29	12	17	19
6C9-16	M16X1.5	M16X1.5	dix	dix	28	15	18	43	30	14	19	22
6C9-18	M18X1.5	M18X1.5	12	12	29	17	20	44	32	17	22	24
6C9-22	M22X1.5	M22X1.5	15	15	31	21	23	46	36	19	27	30
6C9-26	M26X1.5	M26X1.5	18	18	32,5	23,5	24	49	40	24	32	36
6C9-30	M30X2	M30X2	22	22	34,5	27,5	30	51	44	27	36	41	16L
6C9-36	M36X2	M36X2	28	28	35,5	30,5	34	52	47	36	41	46
6C9-45	M45X2	M45X2	35	35	36,5	34,5	39	58	56	41	50	55
6C9-52	M52X2	M52X2	42	42	36	40	43	59	63	50	60	65
6D9-14	M14X1.5	M14X1.5	6	6	29	16	17	44	31	12	17	19	63S
6D9-16	M16X1.5	M16X1.5	8	8	29	17	18	44	32	14	19	22
6D9-18	M18X1.5	M18X1.5	dix	dix	29,5	17,5	20	46	34	17	22	24
6D9-20	M20X1.5	M20X1.5	12	12	30,5	21,5	21	47	38	17	24	27
6D9-22	M22X1.5	M22X1.5	14	14	32	22	23	50	40	19	27	30
6D9-24	M24X1.5	M24X1.5	16	16	31,5	24,5	24	50	43	24	30	32	40S
6D9-30	M30X2	M30X2	20	20	33,5	26,5	30	55	48	27	36	41
6D9-36	M36X2	M36X2	25	25	35	30	34	59	54	36	46	46
6D9-42	M42X2	M42X2	30	30	37,5	35,5	39	64	62	41	50	50
6D9-52	M52X2	M52X2	38	38	37	41	43	68	72	50	60	65	31.5S
Remarque: Si vous êtes intéressé par la commande de l'adaptateur avec contre-écrou, veuillez insérer le suffixe "LN" après le numéro de pièce. Par exemple, 6C9- 30LN, commandez l'adaptateur avec bague coupante et écrou, insérez le suffixe "RN" après le numéro de pièce, par exemple 6C9-30RN, commandez l'adaptateur avec écrou de blocage et bague coupante et écrou, insérez le suffixe "LN / RN" après le numéro , par exemple 6C9-30LN / RN.
