1. Définition du tuyau, car il comprend le corps du tuyau, les raccords de tuyau, les ferrules, le protège-ressort, etc., normalement en le sertissant ou par une douille vissée pour mordre le tuyau dans l'extrémité du raccord de tuyau de queue, c'est une connexion aux adaptateurs de tuyau. Cependant, il existe de nombreux types de flexibles dépendants des besoins du client, tels que: flexibles hydrauliques, flexibles sertis, flexibles thermoplastiques, flexibles pour système de lubrification central, flexibles à enfiler, flexibles réutilisables, etc.
2. Comment faire assembler un tuyau hydraulique comme image montrant:
3. Fittings Left et Fitting Right sont sélectionnés selon les normes ISO ci-dessous:
ISO_12151-5-2007: Raccords pour tuyaux avec extrémités évasées ISO 8434-2 à 37 °
ISO_12151-1-2010: Raccords pour flexibles avec extrémités pour joints faciaux à joint torique ISO 8434-3
ISO_12151_2: Raccords pour flexibles avec extrémités de raccord coniques à 24 ° ISO 8434-1 et ISO 8434-4 avec joints toriques
ISO_12151_3-2010: Raccords de flexible avec extrémités de brides ISO 6162-1 ou ISO 6162-2
ISO 12151-6: 2009: Raccords de tuyaux flexibles avec extrémités cônes ISO 8434-6 à 60 degrés
Normes de sélection des tuyaux ci-dessous:
SAE100 R1AT, 853-1SN Standard pour tuyau tressé à un fil
SAE100 R2AT, 853-2SN, EN 857 2SC, EN 854 2TE Standard pour tuyau tressé à deux fils
SAE 100 R17, SAE 100 R16 pour tuyau de tresse métallique compact
SAE100 R12-EN856 R12, EN856 4SP, EN856 4SH, SAE100 R13-EN856R13, SAE100 R15-ISO3862 R15 pour tuyau spiralé en fil métallique
4. COMMENT MESURER L'ASSEMBLAGE

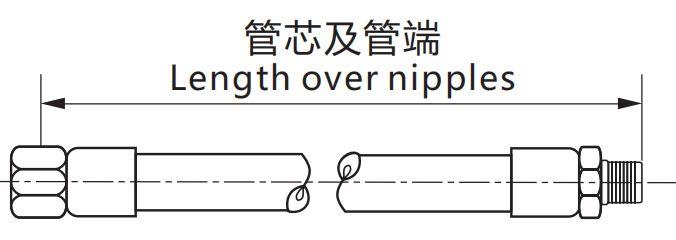

La longueur totale du flexible est mesurée par rapport à la surface d’étanchéité des raccords droits ou à l’axe des raccords coudés.
5. COMMENT MESURER L'ANGLE DE DEPLACEMENT
Pour mesurer l’angle de déplacement d’un flexible, pointez une extrémité du raccord “1” vers le haut. L’angle peut alors être mesuré depuis l’axe du raccord “1” dans le sens des aiguilles d’une montre jusqu’à l’axe du raccord “2 ”
V 0 deg
V 90 deg
V180 deg
V 270 deg
Tolérance d'angle d'assemblage autorisée ± 3 °
Les flexibles sont emballés en paquet. Ainsi, le flexible est difficile à tirer en position droite lorsqu’il est assemblé.Lorsque l’un des extrémités du raccord de l’assemblage est coudé, il existe un sens de flexion naturel.
