1. Définition de l'adaptateur de bride SAE, SAE est la société américaine de normalisation qui développe des normes pour les professionnels de l'ingénierie des industries de l'énergie hydraulique. Il s'agit d'un raccord à bride avec tube et tuyau à bride hydrauliques, adaptateurs, raccord de tuyau par colliers de serrage SAE et assemblage de 4 boulons. , Connecteur à cône de 60 degrés.
2. Méthodes d'assemblage des adaptateurs de brides hydrauliques SAE comme indiqué dans les brides de brides SAE, veuillez cliquer sur le lien. Il s’agit généralement d’une connexion entre le port de bride SAE et les extrémités d’adaptateur, normes standards d’extrémité d’adaptateur (connexions de tubes métalliques pour la gestion des fluides et l’utilisation générale) comme suit:
● Connecteurs à cône à 24 degrés (ISO 8434-1: 2007)
● Connecteurs évasés à 37 ° (ISO 8434-2: 2007)
● Joint plat à joint torique (ISO 8434-3: 2005)
● Connecteurs à cône à 60 ° avec ou sans joint torique (ISO 8434-6: 2009)
3. Dimensions du port SAE pour le raccord hydraulique à bride fendue en tant que connecteurs de bride de code 61/62:
Code SAE 61 Connecteur du port à bride
Code SAE 62 Connecteur du port à bride
Détail du port - ISO 6162
1) 1 MPa = 10 bar = 145 PSI.
2) Pas pour un nouveau design.
3) Le nitrile au duromètre 90 est standard pour les applications hydrauliques.

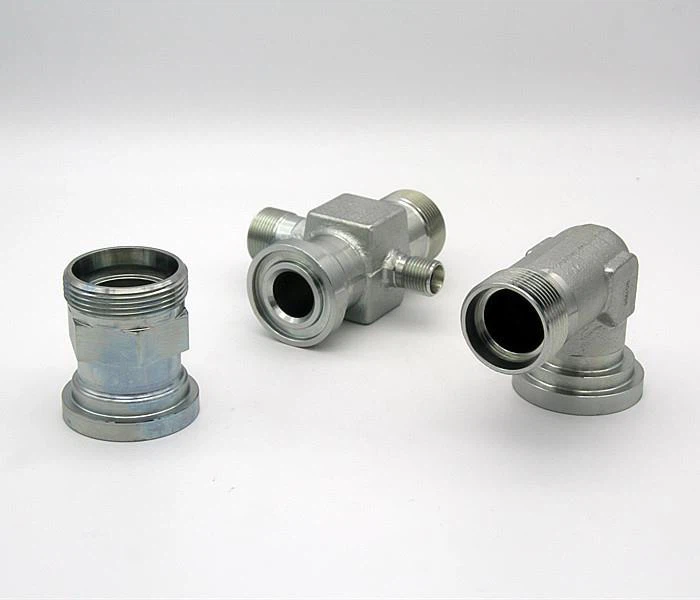

1. Connecteur de tube à bride de code SAE 61 1CFL-RN
2. Connecteur de bride code 61 JIC 37 1JFL
