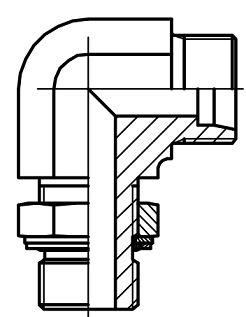

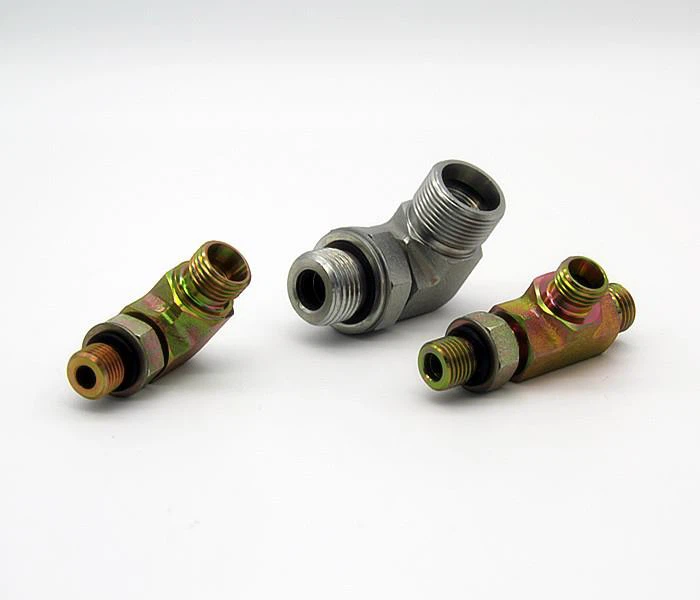

Définition: L’ extrémité réglable est un goujon fileté mâle, elle se compose d’un écrou de blocage, d’une rondelle de secours, de joints toriques et d’une bague de retenue. Les raccords DIN sont des extrémités standard de connecteurs à cône de 24 ° et de raccords à bague coupante pour raccorder des tuyaux en acier, des adaptateurs ou des flexibles. Des raccords à goujon réglable sont couramment utilisés sur les raccords coudés, en té et croisés pour permettre une orientation correcte des raccords.

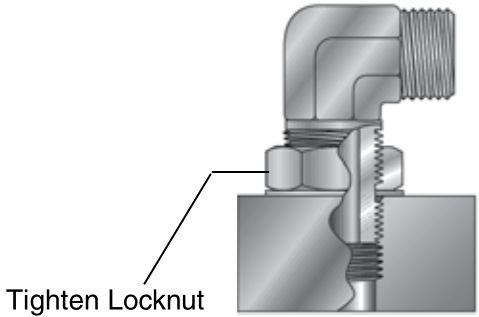

Méthodes de goujon réglable: Il sera assemblé avec un écrou de blocage, une rondelle arrière, une étanchéité par joint torique ou joint torique + bague de retenue. Il existe quatre normes d’opercule comme suit:
Filetage métrique + joint torique + joint torique de retenue (ISO 9974)
Filetage métrique + joint torique ISO 6149
Filetage UN / UNF + joint torique ISO 11926 SAE J1926 ORB
Filetage BSPP + joint torique + bague de retenue (ISO 1179)
Les essais d'éclatement et d'endurance cyclique (impulsion) doivent être effectués conformément à l'ISO 19879.
 |  |
 | |
Dimensions, pression de travail, performance, planéité et ajustement des rondelles d'extrémité des goujons réglables, joints toriques, désignation des extrémités des goujons, veuillez nous contacter par e-mail.

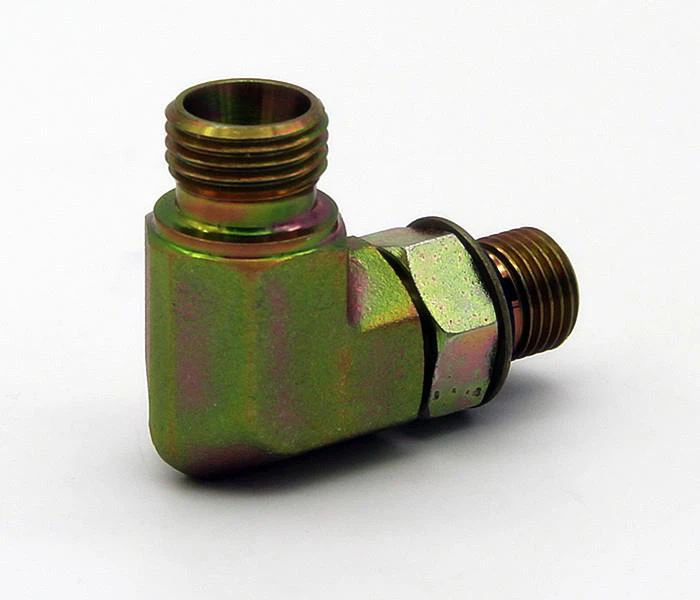

1. Raccords de Coude Réglables 1CH9 / 1DH9
Joint torique ISO 6149 ou à cône réglable à 24 ° / extrémité de goujon réglable + bague de retenue ISO 9974
1CH4 / 1DH4 pour indication de la forme d'un coude à 45 degrés
|
|
PART NO. | FIL | D1 | O RING | DIMENSIONS | MPa | ||||||
E | F | TUBE OD | l1 | L1 | L2 | S1 | S2 | S3 | |||
1CH9-12-10OG | M12X1.5 | M10X1 | 6 | O08.1X1.6 | 13 | 28 | 26,5 | 11 | 14 | 14 | 31,5 L |
1CH9-14-12OG | M14X1.5 | M12X1.5 | 8 | O09.3X2.4 | 15.5 | 30,5 | 32 | 14 | 17 | 17 | |
1CH9-16-14OG | M16X1.5 | M14X1.5 | dix | O11.3X2.4 | 17,5 | 32,5 | 34 | 16 | 19 | 19 | |
1CH9-18-16OG | M18X1.5 | M16X1.5 | 12 | O13.3X2.4 | 19 | 34 | 36 | 19 | 22 | 22 | |
1CH9-22-18OG | M22X1.5 | M18X1.5 | 15 | O15.3X2.4 | 22 | 37 | 39,5 | 22 | 27 | 24 | |
1CH9-26-22OG | M26X1.5 | M22X1.5 | 18 | O19.3X2.4 | 25,5 | 42 | 43,5 | 27 | 32 | 27 | |
1CH9-30-27OG | M30X2 | M27X2 | 22 | O23.5X3.0 | 29.3 | 45.8 | 50 | 30 | 36 | 32 | 16L |
1CH9-36-33OG | M36X2 | M33X2 | 28 | O29.5X3.0 | 33,3 | 49,8 | 54 | 36 | 41 | 41 | |
1DH9-14-12OG | M14X1.5 | M12X1.5 | 6 | O09.3X2.4 | 17,5 | 32,5 | 32 | 14 | 17 | 17 | 63S |
1DH9-16-14OG | M16X1.5 | M14X1.5 | 8 | O11.3X2.4 | 18,7 | 33,7 | 34 | 16 | 19 | 19 | |
1DH9-18-16OG | M18X1.5 | M16X1.5 | dix | O13.3X2.4 | 19,5 | 36 | 36 | 19 | 22 | 22 | |
1DH9-20-18OG | M20X1.5 | M18X1.5 | 12 | O15.3X2.4 | 19,5 | 36 | 37 | 19 | 24 | 24 | |
1DH9-22-20OG | M22X1.5 | M20X1.5 | 14 | O17.3X2.4 | 23 | 41 | 40 | 22 | 27 | 27 | |
1DH9-24-22OG | M24X1.5 | M22X1.5 | 16 | O19.3X2.4 | 24 | 42 | 37,5 | 24 | 30 | 27 | |
1DH9-30-27OG | M30X2 | M27X2 | 20 | O23.5X3.0 | 28.3 | 49,8 | 50 | 30 | 36 | 32 | 40S |
1DH9-36-33OG | M36X2 | M33X2 | 25 | O29.5X3.0 | 32.8 | 56,8 | 54 | 36 | 46 | 41 | |
1DH9-42OG | M42X2 | M42X2 | 30 | O38.5X3.0 | 36,2 | 62,7 | 57,2 | 41 | 50 | 50 | |
Remarque: Si vous souhaitez commander l'adaptateur dans un jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple 1DH9-20-18OG / RN. | |||||||||||

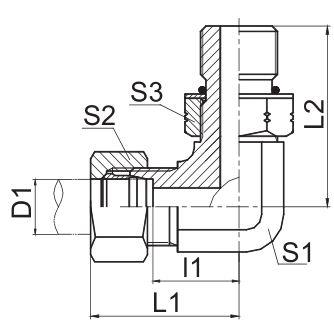

2. Raccords de Coude Réglables 1CO9 / 1DO9
Extrémité du cône de 24 degrés / joint torique à extrémité réglable - ISO 11926
1CO4 / 1DO4 pour indication de la forme du coude à 45 degrés
|
|
PART NO. | FIL | TUBE OD | DIMENSIONS | MPa | ||||||
E | F | D1 | l1 | L1 | L2 | S1 | S2 | S3 | ||
1CO9-12-04OG | M12X1.5 | 7/16 "X20 | 6 | 13 | 28 | 27,2 | 11 | 14 | 17 | 31,5 L |
1CO9-14-06OG | M14X1.5 | 9/16 "X18 | 8 | 15.5 | 30,5 | 31,8 | 14 | 17 | 19 | |
1CO9-16-06OG | M16X1.5 | 9/16 "X18 | dix | 17,5 | 32,5 | 33,3 | 16 | 19 | 19 | |
1CO9-18-08OG | M18X1.5 | 3/4 "X16 | 12 | 19 | 34 | 37,5 | 19 | 22 | 24 | |
1CO9-22-10OG | M22X1.5 | 7/8 "X14 | 15 | 22 | 37 | 44 | 22 | 27 | 27 | |
1CO9-22-08OG | M22X1.5 | 3/4 "X16 | 15 | 22 | 37 | 39,5 | 22 | 27 | 24 | |
1CO9-26-12OG | M26X1.5 | 1.1 / 16 "X12 | 18 | 25,5 | 42 | 51 | 27 | 32 | 32 | |
1CO9-30-12OG | M30X2 | 1.1 / 16 "X12 | 22 | 29.3 | 45.8 | 53,5 | 30 | 36 | 32 | 16L |
1CO9-36-12OG | M36X2 | 1.1 / 16 "X12 | 28 | 33,5 | 47,8 | 57,5 | 36 | 41 | 41 | |
1CO9-36-16OG | M36X2 | 1.5 / 16 "X12 | 28 | 33,3 | 49,8 | 57,5 | 36 | 41 | 41 | |
1CO9-45-20OG | M45X2 | 1.5 / 8 "X12 | 35 | 39.2 | 60,7 | 63 | 48 | 50 | 50 | |
1CO9-52-24OG | M52X2 | 1.7 / 8 "X12 | 42 | 44,8 | 67,8 | 70,5 | 55 | 60 | 55 | |
1DO9-14-04OG | M14X1.5 | 7/16 "X20 | 6 | 17,5 | 32,5 | 30 | 14 | 17 | 17 | 63S |
1DO9-16-06OG | M16X1.5 | 9/16 "X18 | 8 | 18,7 | 33,7 | 33,3 | 16 | 19 | 19 | |
1DO9-18-06OG | M18X1.5 | 9/16 "X18 | dix | 19,5 | 36 | 33,5 | 19 | 22 | 19 | |
1DO9-18-08OG | M18X1.5 | 3/4 "X16 | dix | 19,5 | 36 | 37,5 | 19 | 22 | 24 | |
1DO9-20-08OG | M20X1.5 | 3/4 "X16 | 12 | 19,5 | 36 | 37,5 | 19 | 24 | 24 | |
1DO9-22-10OG | M22X1.5 | 7/8 "X14 | 14 | 23 | 41 | 44 | 22 | 27 | 27 | |
1DO9-24-10OG | M24X1.5 | 7/8 "X14 | 16 | 24 | 42,5 | 46,5 | 24 | 30 | 27 | 40S |
1DO9-30-12OG | M30X2 | 1.1 / 16 "X12 | 20 | 28.3 | 49,8 | 53,5 | 30 | 36 | 32 | |
1DO9-36-16OG | M36X2 | 1.5 / 16 "X12 | 25 | 32.8 | 56,8 | 57,5 | 36 | 46 | 41 | |
1DO9-42-20OG | M42X2 | 1.5 / 8 "X12 | 30 | 36,2 | 62,7 | 59,5 | 41 | 50 | 50 | |
1DO9-52-24OG | M52X2 | 1.7 / 8 "X12 | 38 | 45.8 | 76,8 | 70,5 | 55 | 60 | 55 | 31.5S |
Remarque: Si vous souhaitez commander l'adaptateur dans un jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple 1CO9-30-120G / RN. | ||||||||||
3. Raccords coudés réglables 1CG9 / 1DG9
Extrémité du cône de 24 degrés / joint torique d'extrémité de goujon réglable + bague de retenue ISO 1179
1CG4 / 1DG4 pour indication de la forme d'un coude à 45 degrés
|
|
PART NO. | FIL | TUBE OD | DIMENSIONS | MPa | ||||||
E | F | D1 | l1 | L1 | L2 | S1 | S2 | S3 | ||
1CG9-12-02OG | M12X1.5 | G1 / 8 "X28 | 6 | 13 | 28 | 26.2 | 11 | 14 | 14 | 31,5 L |
1CG9-14-04OG | M14X1.5 | G1 / 4 "X19 | 8 | 15.5 | 30,5 | 31,3 | 14 | 17 | 19 | |
1CG9-16-04OG | M16X1.5 | G1 / 4 "X19 | dix | 17,5 | 32,5 | 32,5 | 16 | 19 | 19 | |
1CG9-16-06OG | M16X1.5 | G3 / 8 "X19 | dix | 17,5 | 32,5 | 35,8 | 16 | 19 | 22 | |
1CG9-18-06OG | M18X1.5 | G3 / 8 "X19 | 12 | 19 | 34 | 36.8 | 19 | 22 | 22 | |
1CG9-22-08OG | M22X1.5 | G1 / 2 "X14 | 15 | 22 | 37 | 43.2 | 22 | 27 | 27 | |
1CG9-26-08OG | M26X1.5 | G1 / 2 "X14 | 18 | 25,5 | 42 | 46 | 27 | 32 | 27 | |
1CG9-26-12OG | M26X1.5 | G3 / 4 "X14 | 18 | 25,5 | 42 | 49,3 | 27 | 32 | 32 | |
1CG9-30-12OG | M30X2 | G3 / 4 "X14 | 22 | 29.3 | 45.8 | 52 | 30 | 36 | 32 | 16L |
1CG9-30-16OG | M30X2 | G1 "X11 | 22 | 31,5 | 48 | 53 | 33 | 36 | 41 | |
1CG9-36-16OG | M36X2 | G1 "X11 | 28 | 33 | 49,8 | 56 | 36 | 41 | 41 | |
1CG9-36-20OG | M36X2 | G1.1 / 4 "X11 | 28 | 36 | 52,8 | 59 | 41 | 41 | 50 | |
1CG9-45-20OG | M45X2 | G1.1 / 4 "X11 | 35 | 39.2 | 60,7 | 63 | 48 | 50 | 50 | |
1CG9-52-24OG | M52X2 | G1.1 / 2 "X11 | 42 | 44,8 | 67,8 | 68,5 | 55 | 60 | 55 | |
1DG9-14-04OG | M14X1.5 | G1 / 4 "X19 | 6 | 17,5 | 32,5 | 31,3 | 14 | 17 | 19 | 63S |
1DG9-16-04OG | M16X1.5 | G1 / 4 "X19 | 8 | 18,7 | 33,7 | 32,5 | 16 | 19 | 19 | |
1DG9-16-06OG | M16X1.5 | G3 / 8 "X19 | 8 | 18,7 | 33,7 | 35,8 | 16 | 19 | 22 | |
1DG9-18-06OG | M18X1.5 | G3 / 8 "X19 | dix | 19,5 | 36 | 36.8 | 19 | 22 | 22 | |
1DG9-20-06OG | M20X1.5 | G3 / 8 "X19 | 12 | 19,5 | 36 | 36.8 | 19 | 24 | 22 | |
1DG9-22-08OG | M22X1.5 | G1 / 2 "X14 | 14 | 23 | 41 | 43.2 | 22 | 27 | 27 | |
1DG9-24-08OG | M24X1.5 | G1 / 2 "X14 | 16 | 24 | 42,5 | 43 | 24 | 30 | 27 | 40S |
1DG9-30-12OG | M30X2 | G3 / 4 "X14 | 20 | 28 | 49,5 | 52 | 30 | 36 | 32 | |
1DG9-36-16OG | M36X2 | G1 "X11 | 25 | 32.8 | 56,8 | 56 | 36 | 46 | 41 | |
1DG9-42-20OG | M42X2 | G1.1 / 4 "X11 | 30 | 36,2 | 62,7 | 58 | 41 | 50 | 50 | |
1DG9-52-24OG | M52X2 | G1.1 / 2 "X11 | 38 | 45.8 | 76,8 | 68,5 | 55 | 60 | 55 | 31.5S |
Remarque: Si vous souhaitez commander l'adaptateur dans un jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple 1CG9-30-12OG / RN. | ||||||||||

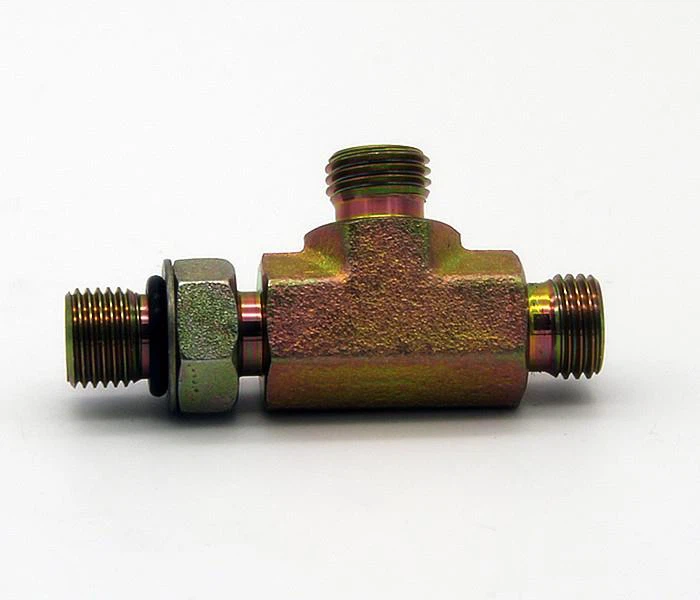

4. Raccords en Té de Courant Réglables ACCH / ADDH
Joint torique ISO 6149 ou torique + bague de retenue ISO 9974
|
|
PART NO. | FIL | D1, D2 | O RING | DIMENSIONS | MPa | ||||||
E, F | g | TUBE OD | l1, l2 | L1, L2 | L3 | S1 | S2, S3 | S4 | |||
ACCH-12-12-10OG | M12X1.5 | M10X1 | 6 | O08.1X1.6 | 13 | 28 | 26,5 | 11 | 14 | 14 | 31,5 L |
ACCH-14-14-12OG | M14X1.5 | M12X1.5 | 8 | O09.3X2.4 | 15.5 | 30,5 | 32 | 14 | 17 | 17 | |
ACCH-16-16-14OG | M16X1.5 | M14X1.5 | dix | O11.3X2.4 | 17,5 | 32,5 | 34 | 16 | 19 | 19 | |
ACCH-18-18-16OG | M18X1.5 | M16X1.5 | 12 | O13.3X2.4 | 19 | 34 | 36 | 19 | 22 | 22 | |
ACCH-22-22-18OG | M22X1.5 | M18X1.5 | 15 | O15.3X2.4 | 22 | 37 | 39,5 | 22 | 27 | 24 | |
ACCH-26-26-22OG | M26X1.5 | M22X1.5 | 18 | O19.3X2.4 | 25,5 | 42 | 43,5 | 27 | 32 | 27 | |
ACCH-30-30-27OG | M30X2 | M27X2 | 22 | O23.5X3.0 | 29.3 | 45.8 | 50 | 30 | 36 | 32 | 16L |
ACCH-36-36-33OG | M36X2 | M33X2 | 28 | O29.2X3.0 | 33,3 | 49,8 | 54 | 36 | 41 | 41 | |
ADDH-14-14-12OG | M14X1.5 | M12X1.5 | 6 | O09.3X2.4 | 17,5 | 32,5 | 32 | 14 | 17 | 17 | 63S |
ADDH-16-16-14OG | M16X1.5 | M14X1.5 | 8 | O11.3X2.4 | 18,7 | 33,7 | 34 | 16 | 19 | 19 | |
ADDH-18-18-16OG | M18X1.5 | M16X1.5 | dix | O13.3X2.4 | 19,5 | 36 | 36 | 19 | 22 | 22 | |
ADDH-20-20-18OG | M20X1.5 | M18X1.5 | 12 | O15.3X2.4 | 19,5 | 36 | 37 | 19 | 24 | 24 | |
ADDH-24-24-22OG | M24X1.5 | M22X1.5 | 16 | O19.3X2.4 | 24 | 42 | 37,5 | 24 | 30 | 27 | |
ADDH-30-30-27OG | M30X2 | M27X2 | 20 | O23.5X3.0 | 28.3 | 49,8 | 50 | 30 | 36 | 32 | 40S |
ADDH-36-36-33OG | M36X2 | M33X2 | 25 | O29.2X3.0 | 32.8 | 56,8 | 54 | 36 | 46 | 41 | |
ADDH-42-42-42OG | M42X2 | M42X2 | 30 | O38.5X3.0 | 36,2 | 62,7 | 57,2 | 41 | 50 | 50 | |
Remarque: 1. Si vous souhaitez commander l'adaptateur en kit complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple ACCH-30-30-27OG / RN. | |||||||||||
5. Raccords de Té de Courant Réglables ACCO / ADDO
Cône 24 ° / Cône 24 ° / Joint torique à extrémité réglable - ISO 11926
|
|
PART NO. | FIL | TUBE OD | DIMENSIONS | MPa | ||||||
E, F | g | D1, D2 | l1, l2 | L1, L2 | L3 | S1 | S2, S3 | S4 | ||
ACCO-12-12-04OG | M12X1.5 | 7/16 "X20 | 6 | 13 | 28 | 27,2 | 11 | 14 | 17 | 31,5 L |
ACCO-14-14-06OG | M14X1.5 | 9/16 "X18 | 8 | 15.5 | 30,5 | 31,8 | 14 | 17 | 19 | |
ACCO-16-16-06OG | M16X1.5 | 9/16 "X18 | dix | 17,5 | 32,5 | 33,3 | 16 | 19 | 19 | |
ACCO-18-18-08OG | M18X1.5 | 3/4 "X16 | 12 | 19 | 34 | 37,5 | 19 | 22 | 24 | |
ACCO-22-22-10OG | M22X1.5 | 7/8 "X14 | 15 | 22 | 37 | 44 | 22 | 27 | 27 | |
ACCO-26-26-12OG | M26X1.5 | 1.1 / 16 "X12 | 18 | 25,5 | 42 | 51 | 27 | 32 | 32 | |
ACCO-30-30-12OG | M30X2 | 1.1 / 16 "X12 | 22 | 29.3 | 45.8 | 53,5 | 30 | 36 | 32 | 16L |
ACCO-36-36-16OG | M36X2 | 1.5 / 16 "X12 | 28 | 33,3 | 49,8 | 57,5 | 36 | 41 | 41 | |
ACCO-45-45-20OG | M45X2 | 1.5 / 8 "X12 | 35 | 39.2 | 60,7 | 63 | 48 | 50 | 50 | |
ADDO-14-14-04OG | M14X1.5 | 7/16 "X20 | 6 | 17,5 | 32,5 | 30 | 14 | 17 | 17 | 63S |
ADDO-16-16-06OG | M16X1.5 | 9/16 "X18 | 8 | 18,7 | 33,7 | 33,3 | 16 | 19 | 19 | |
ADDO-18-18-06OG | M18X1.5 | 9/16 "X18 | dix | 19,5 | 36 | 33,5 | 19 | 22 | 19 | |
ADDO-20-20-08OG | M20X1.5 | 3/4 "X16 | 12 | 19,5 | 36 | 37,5 | 19 | 24 | 24 | |
ADDO-22-22-10OG | M22X1.5 | 7/8 "X14 | 14 | 23 | 41 | 44 | 22 | 27 | 27 | |
ADDO-24-24-10OG | M24X1.5 | 7/8 "X14 | 16 | 24 | 42,5 | 46,5 | 24 | 30 | 27 | 40S |
ADDO-30-30-12OG | M30X2 | 1.1 / 16 "X12 | 20 | 28.3 | 49,8 | 53,5 | 30 | 36 | 32 | |
ADDO-36-36-16OG | M36X2 | 1.5 / 16 "X12 | 25 | 32.8 | 56,8 | 57,5 | 36 | 46 | 41 | |
ADDO-42-42-20OG | M42X2 | 1.5 / 8 "X12 | 30 | 36,2 | 62,7 | 59,5 | 41 | 50 | 50 | |
Remarque: Si vous souhaitez commander l'adaptateur en kit complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple ACCO-30-30-12OG / RN. | ||||||||||
6. Raccords de Tee Run Réglables ACCG / ADDG
Cône à 24 ° / cône à 24 ° / joint torique à extrémité de goujon réglable + bague de retenue ISO 1179
|
|
PART NO. | FIL | TUBE OD | DIMENSIONS | MPa | ||||||
E, F | g | D1, D2 | l1, l2 | L1, L2 | L3 | S1 | S2, S3 | S4 | ||
ACCG-12-12-02OG | M12X1.5 | G1 / 8 "X28 | 6 | 13 | 28 | 26.2 | 11 | 14 | 14 | 31,5 |
ACCG-14-14-04OG | M14X1.5 | G1 / 4 "X19 | 8 | 15.5 | 30,5 | 31,3 | 14 | 17 | 19 | |
ACCG-16-16-04OG | M16X1.5 | G1 / 4 "X19 | dix | 17,5 | 32,5 | 32,5 | 16 | 19 | 19 | |
ACCG-18-18-06OG | M18X1.5 | G3 / 8 "X19 | 12 | 19 | 34 | 36.8 | 19 | 22 | 22 | |
ACCG-22-22-08OG | M22X1.5 | G1 / 2 "X14 | 15 | 22 | 37 | 43.2 | 22 | 27 | 27 | |
ACCG-26-26-08OG | M26X1.5 | G1 / 2 "X14 | 18 | 25,5 | 42 | 46,5 | 27 | 32 | 27 | |
ACCG-30-30-12OG | M30X2 | G3 / 4 "X14 | 22 | 29.3 | 45.8 | 52 | 30 | 36 | 32 | 16 |
ACCG-36-36-16OG | M36X2 | G1 "X11 | 28 | 33,3 | 49,8 | 56 | 36 | 41 | 41 | |
ACCG-45-45-20OG | M45X2 | G1.1 / 4 "X11 | 35 | 39.2 | 60,7 | 63 | 48 | 50 | 50 | |
ADDG-14-14-04OG | M14X1.5 | G1 / 4 "X19 | 6 | 17,5 | 32,5 | 31,3 | 14 | 17 | 19 | 63S |
ADDG-16-16-04OG | M16X1.5 | G1 / 4 "X19 | 8 | 18,7 | 33,7 | 32,5 | 16 | 19 | 19 | |
ADDG-18-18-06OG | M18X1.5 | G3 / 8 "X19 | dix | 19,5 | 36 | 36.8 | 19 | 22 | 22 | |
ADDG-20-20-06OG | M20X1.5 | G3 / 8 "X19 | 12 | 19,5 | 36 | 36.8 | 19 | 24 | 22 | |
ADDG-22-22-08OG | M22X1.5 | G1 / 2 "X14 | 14 | 23 | 41 | 43.2 | 22 | 27 | 27 | |
ADDG-24-24-08OG | M24X1.5 | G1 / 2 "X14 | 16 | 24 | 42,5 | 44 | 24 | 30 | 27 | 40S |
ADDG-30-30-12OG | M30X2 | G3 / 4 "X14 | 20 | 28.3 | 49,8 | 52 | 30 | 36 | 32 | |
ADDG-36-36-16OG | M36X2 | G1 "X11 | 25 | 32.8 | 56,8 | 56 | 36 | 46 | 41 | |
ADDG-42-42-20OG | M42X2 | G1.1 / 4 "X11 | 30 | 36,2 | 62,7 | 58 | 41 | 50 | 50 | |
Remarque: Si vous souhaitez commander l'adaptateur en jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre numéro de pièce, par exemple ACCG-18-18-06OG / RN. | ||||||||||
7. Raccords en T de branche réglables ACHC / TDAH
Cône à 24 ° / joint torique ISO 6149 ou joint torique + bague de retenue ISO 9974/24 à cône réglable
|
|
PART NO. | FIL | D1, D2 | Joint torique | DIMENSIONS | MPa | ||||||
PAR EXEMPLE | F | TUBE OD | l1, l2 | L1, L2 | L3 | S1 | S2, S4 | S3 | |||
ACHC-12-10-12OG | M12X1.5 | M10X1 | 6 | O08.1X1.6 | 13 | 28 | 26,5 | 11 | 14 | 14 | 31,5 L |
ACHC-14-12-14OG | M14X1.5 | M12X1.5 | 8 | O09.3X2.4 | 15.5 | 30,5 | 32 | 14 | 17 | 17 | |
ACHC-16-14-16OG | M16X1.5 | M14X1.5 | dix | O11.3X2.4 | 17,5 | 32,5 | 34 | 16 | 19 | 19 | |
ACHC-18-16-18OG | M18X1.5 | M16X1.5 | 12 | O13.3X2.4 | 19 | 34 | 36 | 19 | 22 | 22 | |
ACHC-22-18-22OG | M22X1.5 | M18X1.5 | 15 | O15.3X2.4 | 22 | 37 | 39,5 | 22 | 27 | 24 | |
ACHC-26-22-26OG | M26X1.5 | M22X1.5 | 18 | O19.3X2.4 | 25,5 | 42 | 43,5 | 27 | 32 | 27 | |
ACHC-30-27-30OG | M30X2 | M27X2 | 22 | O23.5X3.0 | 29.3 | 45.8 | 50 | 30 | 36 | 32 | 16 |
ACHC-36-33-36OG | M36X2 | M33X2 | 28 | O29.2X3.0 | 33,3 | 49,8 | 54 | 36 | 41 | 41 | |
TDAH-14-12-14OG | M14X1.5 | M12X1.5 | 6 | O09.3X2.4 | 17,5 | 32,5 | 32 | 14 | 17 | 17 | 63S |
TDAH-16-14-16OG | M16X1.5 | M14X1.5 | 8 | O11.3X2.4 | 18,7 | 33,7 | 34 | 16 | 19 | 19 | |
ADHD-18-16-18OG | M18X1.5 | M16X1.5 | dix | O13.3X2.4 | 19,5 | 36 | 36 | 19 | 22 | 22 | |
TDAH-20-18-20OG | M20X1.5 | M18X1.5 | 12 | O15.3X2.4 | 19,5 | 36 | 37 | 19 | 24 | 24 | |
ADHD-24-22-24OG | M24X1.5 | M22X1.5 | 16 | O19.3X2.4 | 24 | 42 | 37,5 | 24 | 30 | 27 | |
ADHD-30-27-30OG | M30X2 | M27X2 | 20 | O23.5X3.0 | 28.3 | 49,8 | 50 | 30 | 36 | 32 | 40S |
TDAH-36-33-36OG | M36X2 | M33X2 | 25 | O29.2X3.0 | 32.8 | 56,8 | 54 | 36 | 46 | 41 | |
TDAH-42-42-42OG | M42X2 | M42X2 | 30 | O38.5X3.0 | 36,2 | 62,7 | 57,2 | 41 | 50 | 50 | |
Remarque: 1. Si vous souhaitez commander l'adaptateur en kit complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple, ACHC-30-27-30OG / RN. | |||||||||||
8. Raccords en T pour branches ajustables ACOC / ADOD
Cône à 24 ° / joint torique à extrémité de goujon réglable ISO 11926 / cône à 24 °
|
|
PART NO. | FIL | TUBE OD | DIMENSIONS | MPa | ||||||
PAR EXEMPLE | F | D1, D2 | l1, l2 | L1, L2 | L3 | S1 | S2, S4 | S3 | ||
ACOC-12-04-12OG | M12X1.5 | 7/16 "X20 | 6 | 13 | 28 | 27,2 | 11 | 14 | 17 | 31,5 L |
ACOC-14-06-14OG | M14X1.5 | 9/16 "X18 | 8 | 15.5 | 30,5 | 31,8 | 14 | 17 | 19 | |
ACOC-16-06-16OG | M16X1.5 | 9/16 "X18 | dix | 17,5 | 32,5 | 33,3 | 16 | 19 | 19 | |
ACOC-18-08-18OG | M18X1.5 | 3/4 "X16 | 12 | 19 | 34 | 37,5 | 19 | 22 | 24 | |
ACOC-22-10-22OG | M22X1.5 | 7/8 "X14 | 15 | 22 | 37 | 44 | 22 | 27 | 27 | |
ACOC-26-12-26OG | M26X1.5 | 1.1 / 16 "X12 | 18 | 25,5 | 42 | 51 | 27 | 32 | 32 | |
ACOC-30-12-30OG | M30X2 | 1.1 / 16 "X12 | 22 | 29.3 | 45.8 | 53,5 | 30 | 36 | 32 | 16L |
ACOC-36-16-36OG | M36X2 | 1.5 / 16 "X12 | 28 | 33,3 | 49,8 | 57,5 | 36 | 41 | 41 | |
ACOC-45-20-45OG | M45X2 | 1.5 / 8 "X12 | 35 | 39.2 | 60,7 | 63 | 48 | 50 | 50 | |
ADOD-14-04-14OG | M14X1.5 | 7/16 "X20 | 6 | 17,5 | 32,5 | 30 | 14 | 17 | 17 | 63S |
ADOD-16-06-16OG | M16X1.5 | 9/16 "X18 | 8 | 18,7 | 33,7 | 33,3 | 16 | 19 | 19 | |
ADOD-18-06-18OG | M18X1.5 | 9/16 "X18 | dix | 19,5 | 36 | 33,5 | 19 | 22 | 19 | |
ADOD-20-08-20OG | M20X1.5 | 3/4 "X16 | 12 | 19,5 | 36 | 37,5 | 19 | 24 | 24 | |
ADOD-22-10-22OG | M22X1.5 | 7/8 "X14 | 14 | 23 | 41 | 44 | 22 | 27 | 27 | |
ADOD-24-10-24OG | M24X1.5 | 7/8 "X14 | 16 | 24 | 42,5 | 46,5 | 24 | 30 | 27 | 40S |
ADOD-30-12-30OG | M30X2 | 1.1 / 16 "X12 | 20 | 28.3 | 49,8 | 53,5 | 30 | 36 | 32 | |
ADOD-36-16-36OG | M36X2 | 1.5 / 16 "X12 | 25 | 32.8 | 56,8 | 57,5 | 36 | 46 | 41 | |
ADOD-42-20-42OG | M42X2 | 1.5 / 8 "X12 | 30 | 36,2 | 62,7 | 59,5 | 41 | 50 | 50 | |
Remarque: Si vous souhaitez commander l'adaptateur dans un jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple ACOC-30-12-30OG / RN. | ||||||||||
9. Raccords en T pour branches ajustables ACGC / ADGD
Cône 24 ° / joint torique à extrémité réglable - Anneau de retenue ISO 1179 / cône à 24 °
|
|
PART NO. | FIL | TUBE OD | DIMENSIONS | MPa | ||||||
PAR EXEMPLE | F | D1, D2 | l1, l2 | L1, L2 | L3 | S1 | S2, S4 | S3 | ||
ACGC-12-02-12OG | M12X1.5 | G1 / 8 "X28 | 6 | 13 | 28 | 26.2 | 11 | 14 | 14 | 31,5 L |
ACGC-14-04-14OG | M14X1.5 | G1 / 4 "X19 | 8 | 15.5 | 30,5 | 31,3 | 14 | 17 | 19 | |
ACGC-16-04-16OG | M16X1.5 | G1 / 4 "X19 | dix | 17,5 | 32,5 | 32,5 | 16 | 19 | 19 | |
ACGC-18-06-18OG | M18X1.5 | G3 / 8 "X19 | 12 | 19 | 34 | 36.8 | 19 | 22 | 22 | |
ACGC-22-08-22OG | M22X1.5 | G1 / 2 "X14 | 15 | 22 | 37 | 43.2 | 22 | 27 | 27 | |
ACGC-26-08-26OG | M26X1.5 | G1 / 2 "X14 | 18 | 25,5 | 42 | 46,5 | 27 | 32 | 27 | |
ACGC-30-12-30OG | M30X2 | G3 / 4 "X14 | 22 | 29.3 | 45.8 | 52 | 30 | 36 | 32 | 16L |
ACGC-36-16-36OG | M36X2 | G1 "X11 | 28 | 33,3 | 49,8 | 56 | 36 | 41 | 41 | |
ACGC-45-20-45OG | M45X2 | G1.1 / 4 "X11 | 35 | 39.2 | 60,7 | 63 | 48 | 50 | 50 | |
ADGD-14-04-14OG | M14X1.5 | G1 / 4 "X19 | 6 | 17,5 | 32,5 | 31,3 | 14 | 17 | 19 | 63S |
ADGD-16-04-16OG | M16X1.5 | G1 / 4 "X19 | 8 | 18,7 | 33,7 | 32,5 | 16 | 19 | 19 | |
ADGD-18-06-18OG | M18X1.5 | G3 / 8 "X19 | dix | 19,5 | 36 | 36.8 | 19 | 22 | 22 | |
ADGD-20-06-20OG | M20X1.5 | G3 / 8 "X19 | 12 | 19,5 | 36 | 36.8 | 19 | 24 | 22 | |
ADGD-22-08-22OG | M22X1.5 | G1 / 2 "X14 | 14 | 23 | 41 | 43.2 | 22 | 27 | 27 | |
ADGD-24-08-24OG | M24X1.5 | G1 / 2 "X14 | 16 | 24 | 42,5 | 44 | 24 | 30 | 27 | 40S |
ADGD-30-12-30OG | M30X2 | G3 / 4 "X14 | 20 | 28.3 | 49,8 | 52 | 30 | 36 | 32 | |
ADGD-36-16-36OG | M36X2 | G1 "X11 | 25 | 32.8 | 56,8 | 56 | 36 | 46 | 41 | |
ADGD-42-20-42OG | M42X2 | G1.1 / 4 "X11 | 30 | 36,2 | 62,7 | 58 | 41 | 50 | 50 | |
Remarque: Si vous souhaitez commander l'adaptateur dans un jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple, ACGC-18-06-18OG / RN. | ||||||||||
étiquette à chaud: Raccords DIN réglables, Chine, fabricants, fournisseurs, sur mesure, laiton, swagelok, Parker, Stauff, Brennan, acier inoxydable
