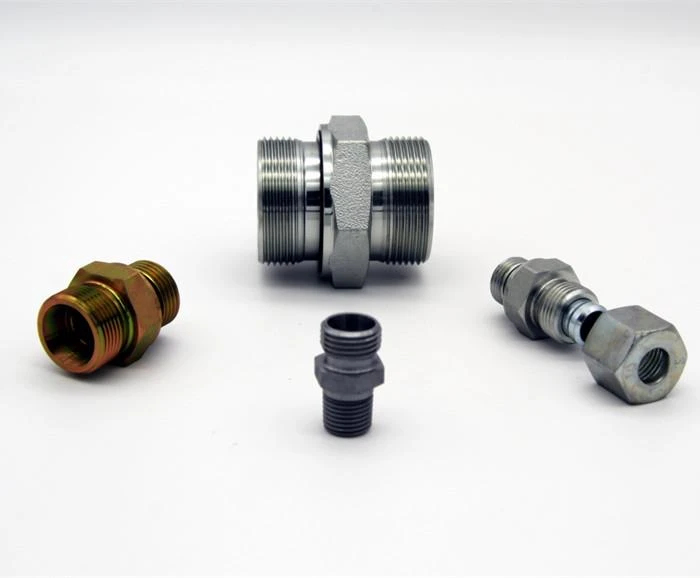

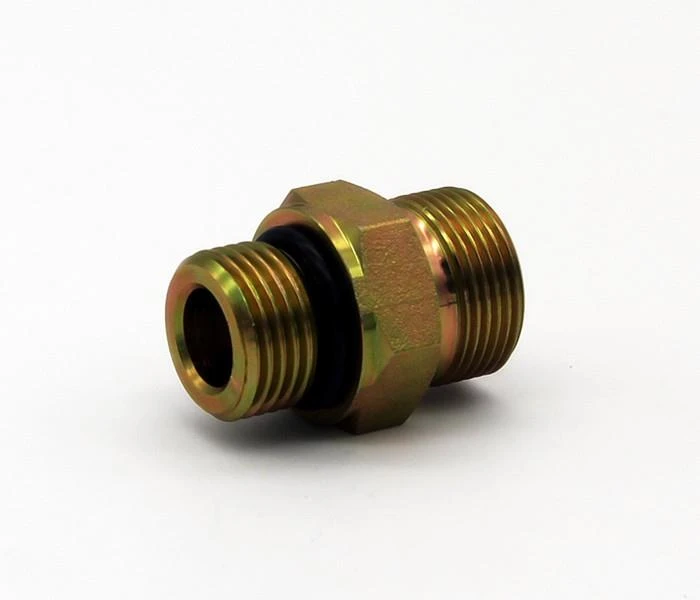

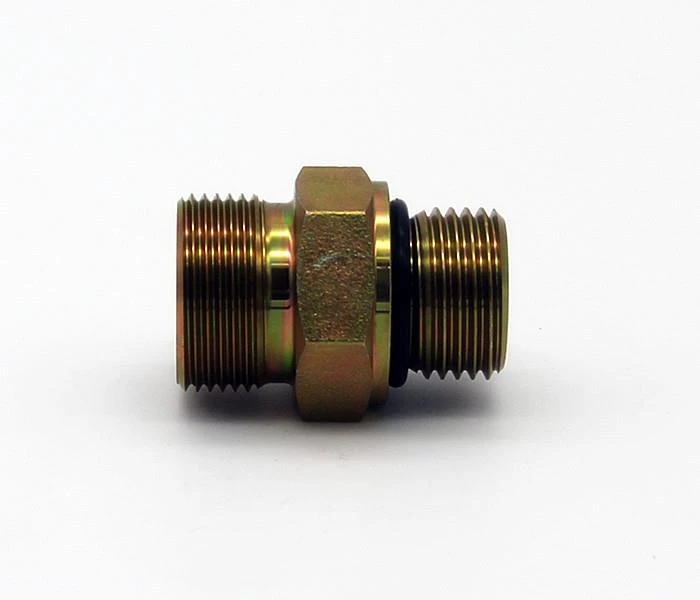

1. Les raccords de tube DIN ont un goujon métrique, un goujon BSPP, un goujon UNF, des types de joint d'étanchéité dotés d'un joint d'étanchéité ED, un joint torique, un joint torique avec bague de retenue, une surface de coupe métallique, une rondelle d'étanchéité et un filetage conique. Les adaptateurs DIN se connecteront aux extrémités du port femelle.
2. Méthodes d’étanchéité, le montant mâle s’accouple avec les ports femelles comme indiqué sur le dessin suivant:
Joint de goujon à face plate
 |  |
 |  |

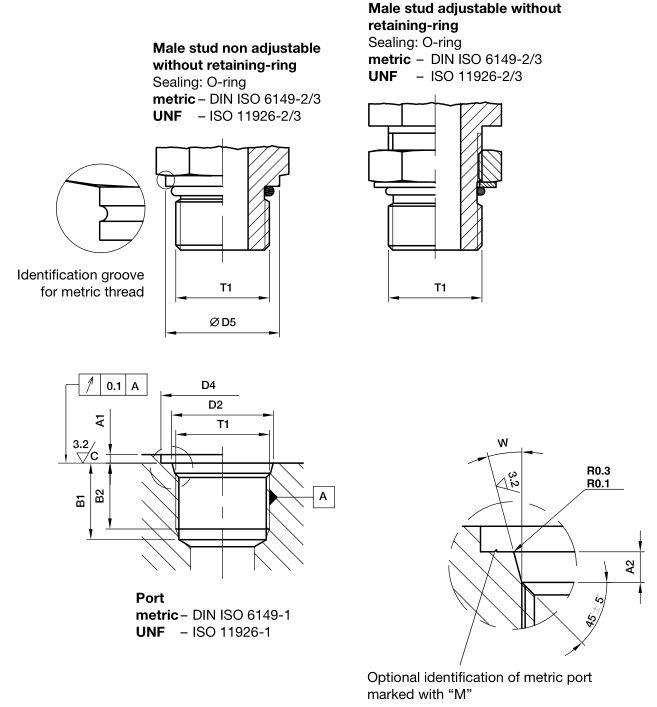

Joint torique dans le chanfrein
Filetage conique

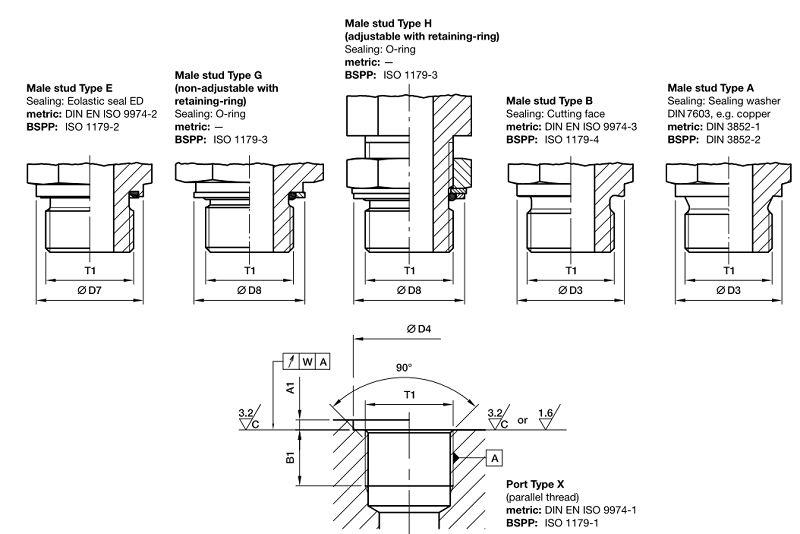

3. Normes de crampons mâles pour tous les ports:
● Les raccords et l'adaptateur de tube DIN sont disponibles avec plusieurs types de goujons de port à filetage parallèle, face plate métrique DIN (ISO 9974); Face plate BSPP (ISO 1179); Filets droits SAE (SAE J1926 / ISO 11926); ISO (ISO 6149); JIS (JIS B2351).
● Raccords DIN avec goujons de filetage coniques: filetage NPT ANSI / ASME B 1.20.1-1983; Filetage BSPT ISO 7 / BS 21 / DIN 2999-1; Filetage métrique métrique DIN 3852-1, filetage en pouces DIN 3852-2.

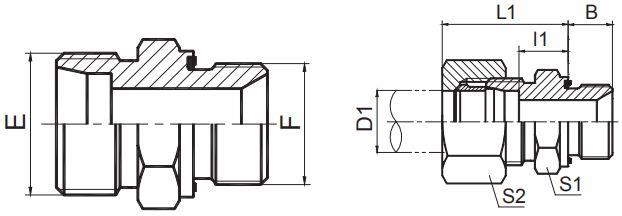

1. Adaptateurs de raccords hydrauliques série 1CM / 1DM WD
DIN 24 ° extrémité cône / filetage métrique mâle ED (ISO 9974)

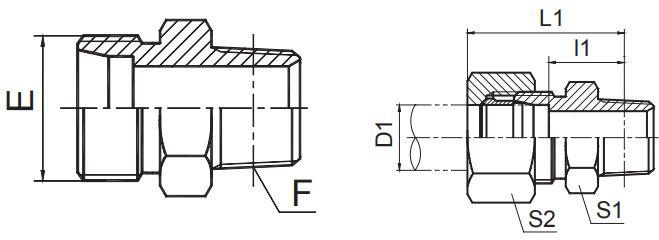

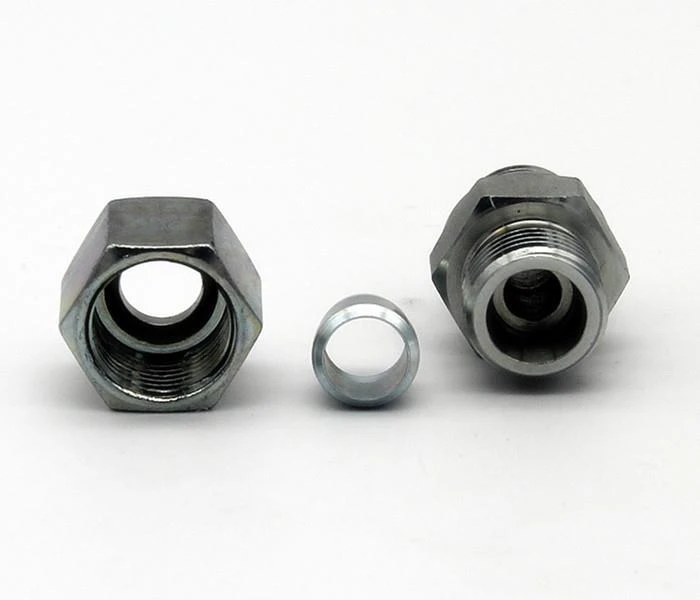

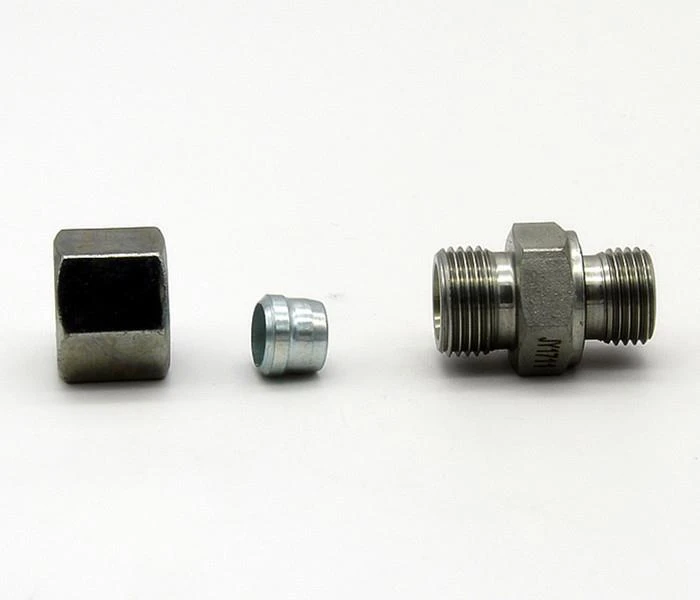

PART NO. | FIL | TUBE OD | DIMENSIONS | MPa | |||||
E | F | D1 | B | l1 | L1 | S1 | S2 | ||
1CM-12-10WD | M12X1.5 | M10X1 | 6 | 8 | 8.5 | 23 | 14 | 14 | 31,5 l |
1CM-14-12WD | M14X1.5 | M12X1.5 | 8 | 12 | dix | 25 | 17 | 17 | |
1CM-16-12WD | M16X1.5 | M12X1.5 | dix | 12 | 11 | 25 | 17 | 19 | |
1CM-16-14WD | M16X1.5 | M14X1.5 | dix | 12 | 11 | 26 | 19 | 19 | |
1CM-16-18WD | M16X1.5 | M18X1.5 | dix | 12 | 12.5 | 27 | 24 | 19 | |
1CM-18-16WD | M18X1.5 | M16X1.5 | 12 | 12 | 12.5 | 27 | 22 | 22 | |
1CM-18WD | M18X1.5 | M18X1.5 | 12 | 12 | 12.5 | 27 | 24 | 22 | |
1CM-18-22WD | M18X1.5 | M22X1.5 | 12 | 14 | 14 | 29 | 27 | 22 | |
1CM-22-18WD | M22X1.5 | M18X1.5 | 15 | 12 | 13.5 | 29 | 24 | 27 | |
1CM-22WD | M22X1.5 | M22X1.5 | 15 | 14 | 15 | 30 | 27 | 27 | |
1CM-26-22WD | M26X1.5 | M22X1.5 | 18 | 14 | 14.5 | 31 | 27 | 32 | |
1CM-30-26WD | M30X2 | M26X1.5 | 22 | 16 | 16,5 | 33 | 32 | 36 | 16L |
1CM-30-27WD | M30X2 | M27X2 | 22 | 16 | 16,5 | 33 | 32 | 36 | |
1CM-36-33WD | M36X2 | M33X2 | 28 | 18 | 17,5 | 34 | 41 | 41 | |
1CM-45-42WD | M45X2 | M42X2 | 35 | 20 | 17,5 | 39 | 50 | 50 | |
1CM-52-48WD | M52X2 | M48X2 | 42 | 22 | 19 | 42 | 55 | 60 | |
1DM-14-12WD | M14X1.5 | M12X1.5 | 6 | 12 | 13 | 28 | 17 | 17 | 63S |
1DM-16-14WD | M16X1.5 | M14X1.5 | 8 | 12 | 15 | 30 | 19 | 19 | |
1DM-18-16WD | M18X1.5 | M16X1.5 | dix | 12 | 15 | 31 | 22 | 22 | |
1DM-20-18WD | M20X1.5 | M18X1.5 | 12 | 12 | 17 | 33 | 24 | 24 | |
1DM-22-20WD | M22X1.5 | M20X1.5 | 14 | 14 | 19 | 37 | 27 | 27 | |
1DM-24-22WD | M24X1.5 | M22X1.5 | 16 | 14 | 18,5 | 37 | 27 | 30 | 40S |
1DM-30-27WD | M30X2 | M27X2 | 20 | 16 | 20.5 | 42 | 32 | 36 | |
1DM-36-33WD | M36X2 | M33X2 | 25 | 18 | 23 | 47 | 41 | 46 | |
1DM-42WD | M42X2 | M42X2 | 30 | 20 | 23,5 | 50 | 50 | 50 | |
1DM-52-48WD | M52X2 | M48X2 | 38 | 22 | 26 | 57 | 55 | 60 | 31.5S |
Remarque: Si vous souhaitez commander l'adaptateur dans un jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple 1DM-20-18WD / RN. | |||||||||

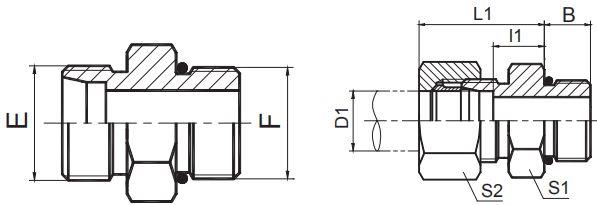

2. Adaptateurs de raccords hydrauliques série 1CB / 1DB WD
Embout cône DIN 24 ° / joint fileté BSPP mâle (ISO 1179)
PART NO. | FIL | TUBE OD | DIMENSIONS | MPa | |||||
E | F | D1 | B | l1 | L1 | S1 | S2 | ||
1CB-12-02WD | M12X1.5 | G1 / 8 "X28 | 6 | 8 | 8.5 | 23,5 | 14 | 14 | 31,5 L |
1CB-12-04WD | M12X1.5 | G1 / 4 "X19 | 6 | 12 | dix | 25 | 19 | 14 | |
1CB-12-06WD | M12X1.5 | G3 / 8 "X19 | 6 | 12 | 11.5 | 26,5 | 22 | 14 | |
1CB-14-02WD | M14X1.5 | G1 / 8 "X28 | 8 | 8 | 9 | 24 | 14 | 17 | |
1CB-14-04WD | M14X1.5 | G1 / 4 "X19 | 8 | 12 | dix | 24 | 19 | 17 | |
1CB-14-06WD | M14X1.5 | G3 / 8 "X19 | 8 | 12 | 11 | 26 | 22 | 17 | |
1CB-16-04WD | M16X1.5 | G1 / 4 "X19 | dix | 12 | 11 | 24,5 | 19 | 19 | |
1CB-16-06WD | M16X1.5 | G3 / 8 "X19 | dix | 12 | 12.5 | 26 | 22 | 19 | |
1CB-16-08WD | M16X1.5 | G1 / 2 "X14 | dix | 14 | 13 | 28 | 27 | 19 | |
1CB-18-04WD | M18X1.5 | G1 / 4 "X19 | 12 | 12 | 12 | 27 | 19 | 22 | |
1CB-18-06WD | M18X1.5 | G3 / 8 "X19 | 12 | 12 | 12.5 | 26 | 22 | 22 | |
1CB-18-08WD | M18X1.5 | G1 / 2 "X14 | 12 | 14 | 14 | 28 | 27 | 22 | |
1CB-22-04WD | M22X1.5 | G1 / 4 "X19 | 15 | 12 | 13 | 28 | 24 | 27 | |
1CB-22-06WD | M22X1.5 | G3 / 8 "X19 | 15 | 12 | 13.5 | 28 | 24 | 27 | |
1CB-22-08WD | M22X1.5 | G1 / 2 "X14 | 15 | 14 | 14 | 29 | 27 | 27 | |
1CB-22-12WD | M22X1.5 | G3 / 4 "X14 | 15 | 16 | 15 | 29 | 32 | 27 | |
1CB-26-08WD | M26X1.5 | G1 / 2 "X14 | 18 | 14 | 14.5 | 31 | 27 | 32 | |
1CB-26-12WD | M26X1.5 | G3 / 4 "X14 | 18 | 16 | 14.5 | 31 | 32 | 32 | |
1CB-30-12WD | M30X2 | G3 / 4 "X14 | 22 | 16 | 16,5 | 33 | 32 | 36 | 16L |
1CB-36-16WD | M36X2 | G1 "X11 | 28 | 18 | 17,5 | 34 | 41 | 41 | |
1CB-45-20WD | M45X2 | G1.1 / 4 "X11 | 35 | 20 | 17,5 | 39 | 50 | 50 | |
1CB-52-24WD | M52X2 | G1.1 / 2 "X11 | 42 | 22 | 19 | 42 | 55 | 60 | |
1DB-14-04WD | M14X1.5 | G1 / 4 "X19 | 6 | 12 | 15 | 19 | 17 | 63S | |
1DB-16-04WD | M16X1.5 | G1 / 4 "X19 | 8 | 12 | 15 | 30 | 19 | 19 | |
1DB-16-06WD | M16X1.5 | G3 / 8 "X19 | 8 | 12 | 15.5 | 30 | 22 | 19 | |
1DB-18-04WD | M18X1.5 | G1 / 4 "X19 | dix | 12 | 14.5 | 31 | 19 | 22 | |
1DB-18-06WD | M18X1.5 | G3 / 8 "X19 | dix | 12 | 14.5 | 31 | 22 | 22 | |
1DB-18-08WD | M18X1.5 | G1 / 2 "X14 | dix | 14 | 17,5 | 34 | 27 | 22 | |
1DB-20-04WD | M20X1.5 | G1 / 4 "X19 | 12 | 12 | 16,5 | 33 | 22 | 24 | |
1DB-20-06WD | M20X1.5 | G3 / 8 "X19 | 12 | 12 | 15 | 33 | 22 | 24 | |
1DB-20-08WD | M20X1.5 | G1 / 2 "X14 | 12 | 14 | 17,5 | 34 | 27 | 24 | |
1DB-22-08WD | M22X1.5 | G1 / 2 "X14 | 14 | 14 | 19 | 37 | 27 | 27 | |
1DB-24-06WD | M24X1.5 | G3 / 8 "X19 | 16 | 12 | 18 | 36,5 | 27 | 30 | 40S |
1DB-24-08WD | M24X1.5 | G1 / 2 "X14 | 16 | 14 | 18,5 | 37 | 27 | 30 | |
1DB-24-12WD | M24X1.5 | G3 / 4 "X14 | 16 | 16 | 20.5 | 39 | 32 | 30 | |
1DB-30-12WD | M30X2 | G3 / 4 "X14 | 20 | 16 | 20.5 | 42 | 32 | 36 | |
1DB-36-08WD | M36X2 | G1 / 2 "X14 | 25 | 14 | 23 | 47 | 41 | 46 | |
1DB-36-12WD | M36X2 | G3 / 4 "X14 | 25 | 16 | 23 | 47 | 41 | 46 | |
1DB-36-16WD | M36X2 | G1 "X11 | 25 | 18 | 23 | 47 | 41 | 46 | |
1DB-42-20WD | M42X2 | G1.1 / 4 "X11 | 30 | 20 | 23,5 | 50 | 50 | 50 | |
1DB-52-24WD | M52X2 | G1.1 / 2 "X11 | 38 | 22 | 26 | 57 | 55 | 60 | 31.5S |
Remarque: Si vous souhaitez commander l'adaptateur dans un jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple 1DB-20-08WD / RN. | |||||||||

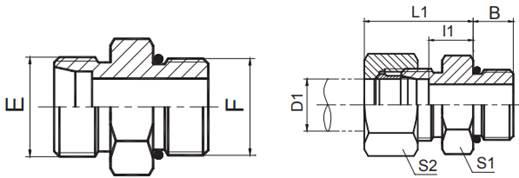

3. Adaptateurs de raccords hydrauliques série 1CO / 1DO
Joint torique DIN 24 ° / Joint fileté UNF / UN (ISO 11926)
PART NO. | FIL | TUBE OD | DIMENSIONS | MPa | |||||
E | F | D1 | B | l1 | L1 | S1 | S2 | ||
1CO-14-04 | M14X1.5 | 7/16 "X20 | 8 | 9 | dix | 25 | 17 | 17 | 31,5 l |
1CO-16-04 | M16X1.5 | 7/16 "X20 | dix | 9 | 11 | 26 | 17 | 19 | |
1CO-18-06 | M18X1.5 | 9/16 "X18 | 12 | dix | 11 | 26 | 19 | 22 | |
1CO-18-08 | M18X1.5 | 3/4 "X16 | 12 | 11 | 13 | 28 | 24 | 22 | |
1CO-18-10 | M18X1.5 | 7/8 "X14 | 12 | 12.7 | 14.3 | 29 | 27 | 22 | |
1CO-22-08 | M22X1.5 | 3/4 "X16 | 15 | 11 | 14 | 29 | 24 | 27 | |
1CO-22-10 | M22X1.5 | 7/8 "X14 | 15 | 12.7 | 15.3 | 30 | 27 | 27 | |
1CO-22-12 | M22X1.5 | 1.1 / 16 "X12 | 15 | 15.09 | 11,91 | 30 | 32 | 27 | |
1CO-26-08 | M26X1.5 | 3/4 "X16 | 18 | 11 | 14.5 | 31 | 27 | 32 | |
1CO-26-10 | M26X1.5 | 7/8 "X14 | 18 | 12.7 | 14.8 | 31 | 27 | 32 | |
1CO-30-08 | M30X2 | 3/4 "X16 | 18 | 11.13 | 13,87 | 33 | 32 | 36 | 16L |
1CO-30-10 | M30X2 | 7/8 "X14 | 22 | 12.7 | 16.8 | 33 | 32 | 36 | |
1CO-30-12 | M30X2 | 1.1 / 16 "X12 | 22 | 15 | 16,5 | 33 | 32 | 36 | |
1CO-30-16 | M30X2 | 1.5 / 16 "X12 | 22 | 15 | 17,5 | 34 | 41 | 36 | |
1CO-36-12 | M36X2 | 1.1 / 16 "X12 | 28 | 15.09 | 14.41 | 34 | 41 | 41 | |
1CO-36-16 | M36X2 | 1.5 / 16 "X12 | 28 | 15 | 17,5 | 34 | 41 | 41 | |
1CO-45-16 | M45X2 | 1.5 / 16 "X12 | 35 | 15 | 17,5 | 39 | 46 | 50 | |
1CO-45-20 | M45X2 | 1.5 / 8 "X12 | 35 | 15.09 | 16.41 | 39 | 50 | 50 | |
1CO-52-20 | M52X2 | 1.5 / 8 "X12 | 42 | 15.09 | 15,91 | 42 | 55 | 60 | |
1DO-16-04 | M16X1.5 | 7/16 "X20 | 8 | 9 | 15 | 30 | 17 | 19 | 63S |
1DO-18-06 | M18X1.5 | 9/16 "X18 | dix | dix | 14.5 | 31 | 19 | 22 | |
1DO-20-06 | M20X1.5 | 9/16 "X18 | 12 | dix | 14.5 | 31 | 22 | 24 | |
1DO-20-08 | M20X1.5 | 3/4 "X16 | 12 | 11 | 17,5 | 34 | 24 | 24 | |
1DO-24-08 | M24X1.5 | 3/4 "X16 | 16 | 11 | 15.5 | 34 | 24 | 30 | 40S |
1DO-24-10 | M24X1.5 | 7/8 "X14 | 16 | 12.7 | 18.8 | 37 | 27 | 30 | |
1DO-30-08 | M30X2 | 3/4 "X16 | 20 | 11 | 20.5 | 42 | 32 | 36 | |
1DO-30-10 | M30X2 | 7/8 "X14 | 20 | 12.7 | 20.8 | 42 | 32 | 36 | |
1DO-30-12 | M30X2 | 1.1 / 16 "X12 | 20 | 15 | 20.5 | 42 | 32 | 36 | |
1DO-36-12 | M36X2 | 1.1 / 16 "X12 | 25 | 15.09 | 19,91 | 47 | 41 | 46 | |
1DO-36-16 | M36X2 | 1.5 / 16 "X12 | 25 | 15 | 23 | 47 | 41 | 46 | |
1DO-42-16 | M42X2 | 1.5 / 16 "X12 | 30 | 15 | 23,5 | 50 | 46 | 50 | |
1DO-42-20 | M42X2 | 1.5 / 8 "X12 | 30 | 15 | 23,5 | 50 | 50 | 50 | |
1DO-52-20 | M52X2 | 1.5 / 8 "X12 | 38 | 15.09 | 22,9 | 53,9 | 55 | 60 | 31.5S |
Remarque: Si vous souhaitez commander l'adaptateur dans un jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple 1C9-30RN. | |||||||||
4. Adaptateurs de raccords hydrauliques série 1CB / 1DB
DIN 24 ° extrémité cône / filetage mâle BSP Joint à rondelle collée DIN 3852-2
PART NO. | FIL | TUBE OD | DIMENSIONS | MPa | ||||||
E | F | D1 | B | l1 | L1 | L | S1 | S2 | ||
1CB-12-02 | M12X1.5 | G1 / 8 "X28 | 6 | dix | 8 | 23 | 24 | 14 | 14 | 31,5 L |
1CB-12-04 | M12X1.5 | G1 / 4 "X19 | 6 | 12 | 9 | 24 | 28 | 19 | 14 | |
1CB-14-02 | M14X1.5 | G1 / 8 "X28 | 8 | dix | 8 | 23 | 25 | 14 | 17 | |
1CB-14-04 | M14X1.5 | G1 / 4 "X19 | 8 | 12 | 9 | 25 | 28 | 19 | 17 | |
1CB-14-06 | M14X1.5 | G3 / 8 "X19 | 8 | 13.5 | 9 | 24 | 28,5 | 22 | 17 | |
1CB-16-04 | M16X1.5 | G1 / 4 "X19 | dix | 12 | dix | 25 | 28 | 19 | 19 | |
1CB-16-06 | M16X1.5 | G3 / 8 "X19 | dix | 13.5 | 12.5 | 25 | 33 | 22 | 19 | |
1CB-16-08 | M16X1.5 | G1 / 2 "X14 | dix | 16 | 11 | 26 | 32 | 27 | 19 | |
1CB-18-04 | M18X1.5 | G1 / 4 "X19 | 12 | 12 | dix | 25 | 29 | 19 | 22 | |
1CB-18-06 | M18X1.5 | G3 / 8 "X19 | 12 | 13.5 | dix | 25 | 30,5 | 22 | 22 | |
1CB-18-08 | M18X1.5 | G1 / 2 "X14 | 12 | 16 | 11 | 26 | 33 | 27 | 22 | |
1CB-18-12 | M18X1.5 | G3 / 4 "X14 | 12 | 18,5 | 11 | 26 | 36,5 | 32 | 22 | |
1CB-22-06 | M22X1.5 | G3 / 8 "X19 | 15 | 13.5 | 11 | 26 | 31,5 | 24 | 27 | |
1CB-22-08 | M22X1.5 | G1 / 2 "X14 | 15 | 16 | 12 | 27 | 34 | 27 | 27 | |
1CB-26-08 | M26X1.5 | G1 / 2 "X14 | 18 | 16 | 11.5 | 28 | 35 | 27 | 32 | |
1CB-26-12 | M26X1.5 | G3 / 4 "X14 | 18 | 18,5 | 11.5 | 28 | 35,5 | 32 | 32 | |
1CB-30-12 | M30X2 | G3 / 4 "X14 | 22 | 18,5 | 13.5 | 30 | 39,5 | 32 | 36 | 16L |
1CB-36-16 | M36X2 | G1 "X11 | 28 | 20.5 | 14.5 | 31 | 42,5 | 41 | 41 | |
1CB-45-20 | M45X2 | G1.1 / 4 "X11 | 35 | 20.5 | 15.5 | 37 | 45,5 | 50 | 50 | |
1CB-52-24 | M52X2 | G1.1 / 2 "X11 | 42 | 23 | 16 | 39 | 50 | 55 | 60 | |
1DB-14-04 | M14X1.5 | G1 / 4 "X19 | 6 | 12 | 13 | 28 | 30 | 19 | 17 | 63S |
1DB-16-04 | M16X1.5 | G1 / 4 "X19 | 8 | 12 | 13 | 28 | 32 | 19 | 19 | |
1DB-16-06 | M16X1.5 | G3 / 8 "X19 | 8 | 13.5 | 15 | 32 | 35,5 | 22 | 19 | |
1DB-18-04 | M18X1.5 | G1 / 4 "X19 | dix | 12 | 12.5 | 29 | 32 | 19 | 22 | |
1DB-18-06 | M18X1.5 | G3 / 8 "X19 | dix | 13.5 | 14.5 | 31 | 33,5 | 22 | 22 | |
1DB-18-08 | M18X1.5 | G1 / 2 "X14 | dix | 16 | 14.5 | 31 | 36 | 27 | 22 | |
1DB-20-04 | M20X1.5 | G1 / 4 "X19 | 12 | 12 | 14.5 | 31 | 34 | 22 | 24 | |
1DB-20-06 | M20X1.5 | G3 / 8 "X19 | 12 | 13.5 | 14.5 | 31 | 35,5 | 22 | 24 | |
1DB-20-08 | M20X1.5 | G1 / 2 "X14 | 12 | 16 | 14.5 | 31 | 38 | 27 | 24 | |
1DB-22-08 | M22X1.5 | G1 / 2 "X14 | 14 | 16 | 16 | 34 | 40 | 27 | 27 | |
1DB-24-06 | M24X1.5 | G3 / 8 "X19 | 16 | 13.5 | 15.5 | 34 | 37,5 | 27 | 30 | 40S |
1DB-24-08 | M24X1.5 | G1 / 2 "X14 | 16 | 16 | 15.5 | 34 | 40 | 27 | 30 | |
1DB-24-12 | M24X1.5 | G3 / 4 "X14 | 16 | 18,5 | 17,5 | 36 | 44,5 | 32 | 30 | |
1DB-30-12 | M30X2 | G3 / 4 "X14 | 20 | 18,5 | 17,5 | 39 | 48,5 | 32 | 36 | |
1DB-36-08 | M36X2 | G1 / 2 "X14 | 25 | 16 | 19 | 43 | 48 | 38 | 46 | |
1DB-36-12 | M36X2 | G3 / 4 "X14 | 25 | 18,5 | 19 | 43 | 50,5 | 38 | 46 | |
1DB-36-16 | M36X2 | G1 "X11 | 25 | 20.5 | 20 | 44 | 52,5 | 41 | 46 | |
1DB-42-20 | M42X2 | G1.1 / 4 "X11 | 30 | 20.5 | 21,5 | 48 | 54,5 | 50 | 50 | |
1DB-52-24 | M52X2 | G1.1 / 2 "X11 | 38 | 23 | 23 | 54 | 62 | 55 | 60 | 31.5S |
Remarque: Si vous souhaitez commander l'adaptateur dans un jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple 1DB-20-08RN. | ||||||||||
5. Adaptateurs de raccords hydrauliques série 1CH / 1DH
DIN 24 ° extrémité cône / filetage métrique M-joint torique DIN ISO 6149
PART NO. | FIL | TUBE OD | O RING | DIMENSIONS | MPa | |||||
E | F | D1 | B | l1 | L1 | S1 | S2 | |||
1CH-12-10 | M12X1.5 | M10X1 | 6 | O08.1X1.6 | 8.5 | 9,5 | 23 | 14 | 14 | 31,5 L |
1CH-14 | M14X1.5 | M14X1.5 | 8 | O11.3X2.4 | 11 | dix | 25 | 19 | 17 | |
1CH-14-12 | M14X1.5 | M12X1.5 | 8 | O09.3X2.4 | 11 | dix | 25 | 17 | 17 | |
1CH-16-14 | M16X1.5 | M14X1.5 | dix | O11.3X2.4 | 11 | 13 | 26 | 19 | 19 | |
1CH-18-14 | M18X1.5 | M14X1.5 | 12 | O11.3X2.4 | 11 | 11 | 25,5 | 19 | 22 | |
1CH-14-18 | M14X1.5 | M18X1.5 | 8 | O15.3X2.4 | 12.5 | 11.5 | 26,5 | 24 | 17 | |
1CH-16 | M16X1.5 | M16X1.5 | dix | O13.3X2.4 | 11.5 | 13 | 28 | 22 | 19 | |
1CH-16-18 | M16X1.5 | M18X1.5 | dix | O15.3X2.4 | 12.5 | 12.5 | 28 | 24 | 19 | |
1CH-18-16 | M18X1.5 | M16X1.5 | 12 | O13.3X2.4 | 11.5 | 12 | 27 | 22 | 22 | |
1CH-22-16 | M22X1.5 | M16X1.5 | 15 | O13.3X2.4 | 11.5 | 13.5 | 29,5 | 24 | 27 | |
1CH-22-18 | M22X1.5 | M18X1.5 | 15 | O15.3X2.4 | 12.5 | 13.5 | 29 | 24 | 27 | |
1CH-16-22 | M16X1.5 | M22X1.5 | dix | O19.3X2.4 | 13 | 14 | 29,5 | 27 | 19 | |
1CH-22-20 | M22X1.5 | M20X1.5 | 15 | O17.3X2.4 | 12 | 15 | 30,5 | 27 | 27 | |
1CH-22 | M22X1.5 | M22X1.5 | 15 | O19.3X2.4 | 13 | 15 | 31 | 27 | 27 | |
1CH-26-22 | M26X1.5 | M22X1.5 | 18 | O19.3X2.4 | 13 | 14.5 | 31 | 27 | 32 | |
1CH-26 | M26X1.5 | M26X1.5 | 18 | O23.5X3.0 | 13.5 | 13.5 | 31 | 32 | 32 | |
1CH-26-27 | M26X1.5 | M27X2 | 18 | O23.5X3.0 | 16 | 14.5 | 32 | 32 | 32 | |
1CH-26-33 | M26X1.5 | M33X2 | 18 | O29.5X3.0 | 16 | 15.5 | 33 | 41 | 32 | |
1CH-30-22 | M30X2 | M22X1.5 | 22 | O19.3X2.4 | 13 | 17,5 | 33 | 32 | 41 | 16L |
1CH-30-27 | M30X2 | M27X2 | 22 | O23.5X3.0 | 16 | 16,5 | 33 | 32 | 36 | |
1CH-30 | M30X2 | M30X2 | 22 | O26.5X3.0 | 16 | 17,5 | 33 | 36 | 36 | |
1CH-36-27 | M36X2 | M27X2 | 28 | O23.5X3.0 | 16 | 17,5 | 34 | 41 | 41 | |
1CH-36-33 | M36X2 | M33X2 | 28 | O29.5X3.0 | 16 | 17,5 | 34 | 41 | 41 | |
1CH-36-42 | M36X2 | M42X2 | 28 | O38.5X3.0 | 16 | 18,5 | 35 | 50 | 41 | |
1CH-45-33 | M45X2 | M33X2 | 35 | O29.5X3.0 | 16 | 17,5 | 37 | 46 | 50 | |
1CH-45-42 | M45X2 | M42X2 | 35 | O38.5X3.0 | 16 | 17,5 | 37 | 50 | 50 | |
1CH-52-48 | M52X2 | M48X2 | 42 | O44.5X3.0 | 17,5 | 19 | 55 | 60 | ||
1DH-14 | M14X1.5 | M14X1.5 | 6 | O11.3X2.4 | 11 | 15 | 28 | 19 | 17 | 63S |
1DH-14-12 | M14X1.5 | M12X1.5 | 6 | O09.3X2.4 | 11 | 13 | 28 | 17 | 17 | |
1DH-16-14 | M16X1.5 | M14X1.5 | 8 | O11.3X2.4 | 11 | 15 | 30 | 19 | 19 | |
1DH-18-16 | M18X1.5 | M16X1.5 | dix | O13.3X2.4 | 11.5 | 15 | 31 | 22 | 22 | |
1DH-20-14 | M20X1.5 | M14X1.5 | 12 | O11.3X2.4 | 11 | 15 | 31 | 22 | 24 | |
1DH-20-16 | M20X1.5 | M16X1.5 | 12 | O13.3X2.4 | 11.5 | 15 | 31 | 22 | 24 | |
1DH-20-18 | M20X1.5 | M18X1.5 | 12 | O15.3X2.4 | 12.5 | 17 | 33 | 24 | 24 | |
1DH-20-22 | M20X1.5 | M22X1.5 | 12 | O19.3X2.4 | 13 | 17,5 | 35 | 27 | 30 | |
1DH-24-22 | M24X1.5 | M22X1.5 | 16 | O19.3X2.4 | 13 | 18,5 | 37 | 27 | 30 | 40S |
1DH-30 | M30X2 | M30X2 | 20 | O26.5X3.0 | 16 | 20.5 | 42 | 36 | 36 | |
1DH-30-27 | M30X2 | M27X2 | 20 | O23.5X3.0 | 16 | 20.5 | 42 | 32 | 36 | |
1DH-30-33 | M30X2 | M33X2 | 20 | 16 | 22,5 | 42 | 41 | 36 | ||
1DH-36-27 | M36X2 | M27X2 | 25 | O23.5X3.0 | 16 | 23 | 47 | 41 | 46 | |
1DH-36-33 | M36X2 | M33X2 | 25 | O29.5X3.0 | 16 | 23 | 47 | 41 | 46 | |
1DH-42 | M42X2 | M42X2 | 30 | O38.5X3.0 | 16 | 23,5 | 50 | 50 | 50 | |
1DH-42-48 | M42X2 | M48X2 | 30 | O44.5X3.0 | 17,5 | 26,5 | 52 | 55 | 50 | |
6. Adaptateurs de raccords hydrauliques séries 1CT / 1DT
Cône DIN 24 ° / filetage conique court mâle BSPT (DIN 3852-2, type C)
PART NO. | FIL | TUBE OD | DIMENSIONS | MPa | ||||
E | F | ré | l1 | L1 | S1 | S2 | ||
1CT-12-02SP | M12x1.5 | R1 / 8 "x28 | 6 | 13 | 28 | 12 | 14 | 31,5 L |
1CT-12-04SP | M12x1.5 | R1 / 4 "x19 | 8 | 8 | 14 | 14 | ||
1CT-14-04SP | M14x1.5 | R1 / 4 "x19 | 8 | 16,5 | 31,5 | 14 | 17 | |
1CT-14-06SP | M14x1.5 | R3 / 8 "x19 | 8 | 17,6 | 32,6 | 19 | 17 | |
1CT-16-04SP | M16x1.5 | R1 / 4 "x19 | dix | 17,5 | 32,5 | 17 | 19 | |
1CT-16-06SP | M16x1.5 | R3 / 8 "x19 | dix | 18,6 | 33,6 | 19 | 19 | |
1CT-16-08SP | M16x1.5 | R1 / 2 "x14 | dix | 21.8 | 36.8 | 22 | 19 | |
1CT-16-12SP | M16x1.5 | R3 / 4 "x14 | dix | 21,5 | 36,5 | 30 | 19 | |
1CT-18-04SP | M18x1.5 | R1 / 4 "x19 | 12 | 18,5 | 33,5 | 19 | 22 | |
1CT-18-06SP | M18x1.5 | R3 / 8 "x19 | 12 | 18,6 | 33,6 | 19 | 22 | |
1CT-18-08SP | M18x1.5 | R1 / 2 "x14 | 12 | 21.8 | 36.8 | 22 | 22 | |
1CT-22-08SP | M22x1,5 | R1 / 2 "x14 | 15 | 22.8 | 37,8 | 24 | 27 | |
1CT-26-08SP | M26x1.5 | R1 / 2 "x14 | 18 | 23.3 | 39,8 | 27 | 32 | 16L |
1CT-26-12SP | M26x1.5 | R3 / 4 "x14 | 18 | 22 | 38,5 | 30 | 32 | |
1CT-30-12SP | M30x2 | R3 / 4 "x14 | 22 | 24 | 40,5 | 32 | 36 | |
1CT-36-16SP | M36x2 | R1 "x11 | 28 | 29,6 | 46,1 | 38 | 41 | |
1CT-36-20SP | M36x2 | R1.1 / 4 "x11 | 28 | 29.3 | 45.8 | 46 | 41 | |
1CT-45-16SP | M45x2 | R1 "x11 | 35 | 29,6 | 51.1 | 46 | 50 | |
1CT-45-20SP | M45x2 | R1.1 / 4 "x11 | 35 | 28.3 | 49,8 | 46 | 50 | |
1CT-52-20SP | M52x2 | R1.1 / 4 "x11 | 42 | 29.8 | 52,8 | 55 | 60 | |
1CT-52-24SP | M52x2 | R1.1 / 2 "x11 | 42 | 29.8 | 52,8 | 55 | 60 | |
1DT-14-04SP | M14x1.5 | R1 / 4 "x19 | 6 | 13 | 36,5 | 17 | 17 | 63S |
1DT-16-04SP | M16x1.5 | R1 / 4 "x19 | 8 | 21,5 | 36,5 | 17 | 19 | |
1DT-18-04SP | M18x1.5 | R1 / 4 "x19 | dix | 21 | 37,5 | 19 | 22 | |
1DT-20-04SP | M20x1.5 | R1 / 4 "x19 | 12 | 23 | 39,5 | 22 | 24 | |
1DT-20-06SP | M20x1.5 | R3 / 8 "x19 | 12 | 23.1 | 39,6 | 22 | 24 | |
1DT-22-06SP | M22x1,5 | R3 / 8 "x19 | 14 | 24,6 | 42,6 | 24 | 27 | |
1DT-22-08SP | M22x1,5 | R1 / 2 "x14 | 14 | 27,8 | 45.8 | 24 | 27 | |
1DT-24-06SP | M24x1.5 | R3 / 8 "x19 | 16 | 24.1 | 42,6 | 27 | 30 | |
1DT-24-08SP | M24x1.5 | R1 / 2 "x14 | 16 | 27,3 | 45.8 | 27 | 30 | |
1DT-30-12SP | M30x2 | R3 / 4 "x14 | 20 | 28 | 49,5 | 32 | 36 | 40S |
1DT-36-12SP | M36x2 | R3 / 4 "x14 | 25 | 29,5 | 53,5 | 38 | 46 | |
1DT-36-16SP | M36x2 | R1 "x11 | 25 | 34,1 | 58,1 | 38 | 46 | |
1DT-42-16SP | M42x2 | R1 "x11 | 30 | 35,6 | 62,1 | 46 | 50 | |
1DT-42-20SP | M42x2 | R1.1 / 4 "x11 | 30 | 34,3 | 60.8 | 46 | 50 | |
1DT-52-20SP | M52x2 | R1.1 / 4 "x11 | 38 | 36.8 | 67,8 | 55 | 60 | |
1DT-52-24SP | M52x2 | R1.1 / 2 "x11 | 38 | 36.8 | 67,8 | 55 | 60 | |
Remarque Si vous souhaitez commander l'adaptateur dans un jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple 1DT-22-08SP / RN. | ||||||||

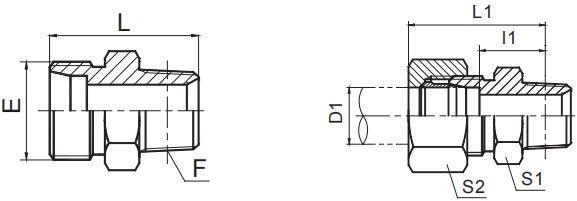

7. Adaptateurs de raccords hydrauliques série 1CN / 1DN
DIN 24 ° extrémité cône / filetage NPT mâle (SAE J476)
PART NO. | FIL | TUBE OD | DIMENSIONS | MPa | ||||
E | F | D1 | l1 | L1 | S1 | S2 | ||
1CN-08-02 | M8X1 | Z1 / 8 "X27 | 4 | 14.4 | 24.4 | 11 | dix | 10LL |
1CN-10-02LL | M10X1 | Z1 / 8 "X27 | 6 | 12.9 | 24.4 | 11 | 12 | |
1CN-12-02LL | M12X1 | Z1 / 8 "X27 | 8 | 13.9 | 25.4 | 12 | 14 | |
1CN-12-02 | M12X1.5 | Z1 / 8 "X27 | 6 | 13.4 | 28.4 | 12 | 14 | 31. 5L |
1CN-12-04 | M12X1.5 | Z1 / 4 "X18 | 6 | 17.2 | 32.2 | 17 | 14 | |
1CN-14-04 | M14X1.5 | Z1 / 4 "X18 | 8 | 17.2 | 32.2 | 14 | 17 | |
1CN-16-04 | M16X1.5 | Z1 / 4 "X18 | dix | 18.2 | 33.2 | 17 | 19 | |
1CN-16-06 | M16X1.5 | Z3 / 8 "X18 | dix | 19,9 | 53,0 | 19 | 19 | |
1CN-18-04 | M18X1.5 | Z1 / 4 "X18 | 12 | 19.2 | 34,2 | 19 | 22 | |
1CN-18-06 | M18X1.5 | Z3 / 8 "X18 | 12 | 19,9 | 34,9 | 19 | 22 | |
1CN-18-08 | M18X1.5 | Z1 / 2 "X14 | 12 | 21.4 | 36,4 | 22 | 22 | |
1CN-22-08 | M22X1.5 | Z1 / 2 "X14 | 15 | 22.4 | 37,4 | 24 | 27 | |
1CN-22-20 | M22X1.5 | Z1.1 / 4 "X11.5 | 15 | 29.8 | 37,4 | 46 | 27 | |
1CN-26-08 | M26X1.5 | Z1 / 2 "X14 | 18 | 22,9 | 39,4 | 27 | 32 | 16L |
1CN-26-12 | M26X1.5 | Z3 / 4 "X14 | 18 | 22.4 | 38,9 | 30 | 32 | |
1CN-30-08 | M30X2 | Z1 / 2 "X14 | 22 | 24.4 | 40,5 | 32 | 36 | |
1CN-30-12 | M30X2 | Z3 / 4 "X14 | 22 | 24.4 | 40,9 | 32 | 36 | |
1CN-36-16 | M36X2 | Z1 "X11.5 | 28 | 29.8 | 46,3 | 41 | 41 | |
1CN-36-20 | M36X2 | Z1.1 / 4 "X11.5 | 28 | 31,3 | 46,3 | 46 | 41 | |
1CN-45-20 | M45X2 | Z1.1 / 4 "X11.5 | 35 | 30.3 | 51,8 | 46 | 50 | |
1CN-52-20 | M52X2 | Z1.1 / 4 "X11.5 | 42 | 31,8 | 55,8 | 55 | 60 | |
1CN-52-24 | M52X2 | Z1.1 / 2 "X11.5 | 42 | 32.8 | 55,8 | 55 | 60 | |
1DN-14-04 | M14X1.5 | Z1 / 4 "X18 | 6 | 22.2 | 37,2 | 17 | 17 | 63S |
1DN-16-04 | M16X1.5 | Z1 / 4 "X18 | 8 | 22.2 | 37,2 | 17 | 19 | |
1DN-18-04 | M18X1.5 | Z1 / 4 "X18 | dix | 21,7 | 38,2 | 19 | 22 | |
1DN-18-06 | M18X1.5 | Z3 / 8 "X18 | dix | 22.4 | 38,9 | 19 | 22 | |
1DN-20-04 | M20X1.5 | Z1 / 4 "X18 | 12 | 23,7 | 40.2 | 22 | 24 | |
1DN-20-06 | M20X1.5 | Z3 / 8 "X18 | 12 | 24.4 | 40,9 | 22 | 24 | |
1DN-20-08 | M20X1.5 | Z1 / 2 "X14 | 12 | 25,9 | 42,4 | 22 | 24 | |
1DN-22-08 | M22X1.5 | Z1 / 2 "X14 | 14 | 27.4 | 45,4 | 24 | 27 | |
1DN-24-08 | M24X1.5 | Z1 / 2 "X14 | 16 | 26,9 | 45,4 | 27 | 30 | |
1DN-30-12 | M30X2 | Z3 / 4 "X14 | 20 | 28.4 | 49,9 | 32 | 36 | 40S |
1DN-36-12 | M36X2 | Z3 / 4 "X14 | 25 | 30,9 | 34,0 | 41 | 46 | |
1DN-36-16 | M36X2 | Z1 "X11.5 | 25 | 35.3 | 59,3 | 41 | 46 | |
1DN-42-16 | M42X2 | Z1 "X11.5 | 30 | 35,8 | 59,3 | 46 | 46 | |
1DN-42-20 | M42X2 | Z1.1 / 4 "X11.5 | 30 | 36,3 | 62,8 | 46 | 50 | |
1DN-52-24 | M52X2 | Z1.1 / 2 "X11.5 | 38 | 39,8 | 70,8 | 55 | 60 | |
Remarque: Si vous souhaitez commander l'adaptateur dans un jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple 10N-30-12RN. | ||||||||
étiquette à chaud: Raccords DIN, Chine, fabricants, fournisseurs, sur mesure, laiton, swagelok, Parker, Stauff, Brennan, acier inoxydable
