Banjo pivotant et raccords

Un raccord banjo est constitué d'un connecteur coudé, té ou croisé, d'une tache creuse, de joints toriques pour goujon pour tache, de deux méthodes de scellement de l'orifice, l'un est un joint souple, un autre est un joint métallique ou une rondelle en laiton. Les accouplements Banjo métriques sont couramment utilisés dans les systèmes hydrauliques mobiles à haute pression tels que pelles, chargeuses, chariots élévateurs à fourche, camions, etc.

Envoyez demande

Discuter maintenant

Description

Définition: Un raccord banjo est constitué d'un connecteur coudé, té ou croisé, d'une tache creuse, de joints toriques pour téton de tache, de deux méthodes de scellement de l'orifice, l'un est un joint souple, un autre est un joint métallique ou une rondelle en laiton. Les raccords banjo métriques sont couramment utilisés dans les systèmes hydrauliques mobiles à haute pression tels que pelles, chargeuses, chariots élévateurs, chariots, etc. L'extrémité de raccordement DIN est standard avec un connecteur à cône de 24 degrés sur l'assemblage de flexible, un tuyau sans soudure ou des adaptateurs.

Méthodes d'assemblage des raccords banjo : Comparés aux raccords coudés, en té ou transversaux, du type à écrou ajustable, adaptateurs banjo ayant une section circulaire plus petite; plus facile à faire pivoter par rapport au connecteur, il suffit de serrer le blot à l’assemblage de manière indépendante à l’aide de la clé dynamométrique.

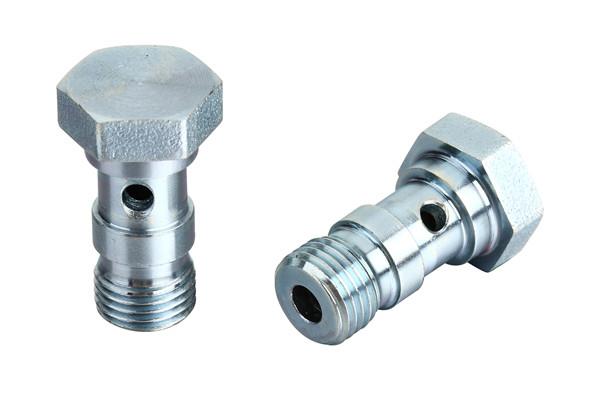

Image de Couplage Banjo

1. Raccord coudé raccords banjo 1CI / 1DI

Cône DIN 24 / filetage métrique mâle avec bague d'étanchéité souple raccord ISO 9974

PART NO.	FIL		D1	DIMENSIONS								BOULON	JOINT TORIQUE	JOINT	MPa
PART NO.	E	F	TUBE OD	l	l1	L1	l2	L2	S1	S2	S3	BOULON	JOINT TORIQUE	JOINT	MPa
1CI-12-B02	M12X1.5	G1 / 8 "	6	8	11	25,5	12	27	14	17	14	720B-02I	O08.1X1.6	ZHD-10	31,5 L
1CI-14-B04	M14X1.5	G1 / 4 "	8	12	14.5	33	15.5	30	19	24	17	720B-04I	O11.3X2.4	ZHD-14
1CI-16-B04	M16X1.5	G1 / 4 "	dix	12	14.5	33	16,5	31	19	24	19	720B-04I	O11.3X2.4	ZHD-14
1CI-18-B06	M18X1.5	G3 / 8 "	12	12	16,5	38	19	34,5	24	27	22	720B-06I	O15.3X2.4	ZHD-18
1CI-22-B08	M22X1.5	G1 / 2 "	15	14	21,5	49	22,5	38	27	32	27	720B-08I	O19.3X2.4	ZHD-22
1CI-26-B08	M26X1.5	G1 / 2 "	18	14	21,5	49	22	38	27	32	32	720B-08I	O19.3X2.4	ZHD-22
1CI-30-B12	M30X2	G3 / 4 "	22	16	24	56	28,5	45	36	41	36	720B-12I	O23.5X3.0	ZHD-27	16L
1CI-36-B16	M36X2	G1 "	28	18	30,5	71	33	50	41	50	41	720B-16I	O29.5X3.0	ZHD-33
1CI-45-B20	M45X2	G1.1 / 4 "	35	20	35,5	82	37	59	50	60	50	720B-20I	O38.5X3.0	ZHD-42
1CI-52-B24	M52X2	G1.1 / 2 "	42	22	40,5	93	41,5	64	55	70	60	720B-24I	O44.5X3.0	ZHD-48
1DI-14-B04	M14X1.5	G1 / 4 "	6	12	14.5	33	17,5	32	19	24	17	720B-04I	O11.3X2.4	ZHD-14	63S
1DI-16-B04	M16X1.5	G1 / 4 "	8	12	14.5	33	17,5	32	19	24	19	720B-04I	O11.3X2.4	ZHD-14
1DI-18-B06	M18X1.5	G3 / 8 "	dix	12	16,5	38	21	38	24	30	22	720B-06I	O15.3X2.4	ZHD-18
1DI-20-B06	M20X1.5	G3 / 8 "	12	12	16,5	38	21	38	24	30	24	720B-06I	O15.3X2.4	ZHD-18
1DI-22-B08	M22X1.5	G1 / 2 "	14	14	21,5	49	23,5	41	27	32	27	720B-08I	O19.3X2.4	ZHD-22
1DI-24-B08	M24X1.5	G1 / 2 "	16	14	21,5	49	23	41	27	32	30	720B-08I	O19.3X2.4	ZHD-22
1DI-30-B12	M30X2	G3 / 4 "	20	16	24	56	27,5	49	36	41	36	720B-12I	O23.5X3.0	ZHD-27	40S
1DI-36-B16	M36X2	G1 "	25	18	30,5	71	32,5	57	41	50	46	720B-16I	O29.5X3.0	ZHD-33
1DI-42-B20	M42X2	G1.1 / 4 "	30	20	35,5	82	38	65	50	60	50	720B-20I	O38.5X3.0	ZHD-42
1DI-52-B24	M52X2	G1.1 / 2 "	38	22	40,5	93	42,5	73	55	70	60	720B-24I	O44.5X3.0	ZHD-48
Remarque Si vous souhaitez commander l'adaptateur dans un jeu complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple, 1D1-36-B16RN.

2. Accouplements coudés de raccords banjo 1CI-B / 1DI-B

Cône DIN 24 degrés / filetage mâle BSPP avec bague d'étanchéité souple raccord ISO 1179

PART NO.	FIL		D1	DIMENSIONS								BOULON	JOINT TORIQUE	JOINT	MPa
PART NO.	E	F	TUBE OD	l	l1	L1	l2	L2	S1	S2	S3	BOULON	JOINT TORIQUE	JOINT	MPa
1CI-12-B02	M12X1.5	G1 / 8 "	6	8	11	25,5	12	27	14	17	14	720B-02I	O08.1X1.6	ZHD-10	31,5 L
1CI-14-B04	M14X1.5	G1 / 4 "	8	12	14.5	33	15.5	30	19	24	17	720B-04I	O11.3X2.4	ZHD-14
1CI-16-B04	M16X1.5	G1 / 4 "	dix	12	14.5	33	16,5	31	19	24	19	720B-04I	O11.3X2.4	ZHD-14
1CI-18-B06	M18X1.5	G3 / 8 "	12	12	16,5	38	19	34,5	24	27	22	720B-06I	O15.3X2.4	ZHD-18
1CI-22-B08	M22X1.5	G1 / 2 "	15	14	21,5	49	22,5	38	27	32	27	720B-08I	O19.3X2.4	ZHD-22
1CI-26-B08	M26X1.5	G1 / 2 "	18	14	21,5	49	22	38	27	32	32	720B-08I	O19.3X2.4	ZHD-22
1CI-30-B12	M30X2	G3 / 4 "	22	16	24	56	28,5	45	36	41	36	720B-12I	O23.5X3.0	ZHD-27	16L
1CI-36-B16	M36X2	G1 "	28	18	30,5	71	33	50	41	50	41	720B-16I	O29.5X3.0	ZHD-33
1CI-45-B20	M45X2	G1.1 / 4 "	35	20	35,5	82	37	59	50	60	50	720B-20I	O38.5X3.0	ZHD-42
1CI-52-B24	M52X2	G1.1 / 2 "	42	22	40,5	93	41,5	64	55	70	60	720B-24I	O44.5X3.0	ZHD-48
1DI-14-B04	M14X1.5	G1 / 4 "	6	12	14.5	33	17,5	32	19	24	17	720B-04I	O11.3X2.4	ZHD-14	63S
1DI-16-B04	M16X1.5	G1 / 4 "	8	12	14.5	33	17,5	32	19	24	19	720B-04I	O11.3X2.4	ZHD-14
1DI-18-B06	M18X1.5	G3 / 8 "	dix	12	16,5	38	21	38	24	30	22	720B-06I	O15.3X2.4	ZHD-18
1DI-20-B06	M20X1.5	G3 / 8 "	12	12	16,5	38	21	38	24	30	24	720B-06I	O15.3X2.4	ZHD-18
1DI-22-B08	M22X1.5	G1 / 2 "	14	14	21,5	49	23,5	41	27	32	27	720B-08I	O19.3X2.4	ZHD-22
1DI-24-B08	M24X1.5	G1 / 2 "	16	14	21,5	49	23	41	27	32	30	720B-08I	O19.3X2.4	ZHD-22
1DI-30-B12	M30X2	G3 / 4 "	20	16	24	56	27,5	49	36	41	36	720B-12I	O23.5X3.0	ZHD-27	40S
1DI-36-B16	M36X2	G1 "	25	18	30,5	71	32,5	57	41	50	46	720B-16I	O29.5X3.0	ZHD-33
1DI-42-B20	M42X2	G1.1 / 4 "	30	20	35,5	82	38	65	50	60	50	720B-20I	O38.5X3.0	ZHD-42
1DI-52-B24	M52X2	G1.1 / 2 "	38	22	40,5	93	42,5	73	55	70	60	720B-24I	O44.5X3.0	ZHD-48
Remarque Si vous souhaitez commander l'adaptateur en kit complet avec bague coupante et écrou, il est nécessaire d'insérer le suffixe "RN" après notre réf. par exemple, 1D1-36-B16RN.
