Tube de bride flare à la connexion bâbord SAE J518 code 61/62
La bride de fusée de tube à port est des raccordements de tuyau et de tube sans weldiing dans la pression moyenne élevée de mand. Deux pinces de bride de poussée sae sont usinées avec le cône de 37 degrés, un insert avec des connexions flanged de tête o-ring, o-anneau pour la rainure de cône de 37 degrés.
Toutes les pinces de bride de fusée de 4 boulons sont les mêmes que les normes SAE J518 / ISO 6162, les différences sont la manière de connexion : le système de bride flare est pour l’extrémité du tube débourré est évasé à 37°. Un insert, mou scellé par un O-Ring, est situé dans chaque extrémité du tuyau. En serrant les brides ensemble, une connexion douce scellée et à haute pression du tube est faite. Split flange clamp système est utilisé pour serrer la tête flanged avec des types de connecteurs à tube et raccords de tuyau, ou flange bouchons connexion. La même connexion d’étanchéité est o-ring connexion face plate, les mêmes dimensions de port de bride SAE.
Matériau des couplages de bride flare :
Acier au carbone C45; Acier inoxydable 304, 316 ou 316L.
Tout le système de raccordement de bride de fusée en acier de carbone doit être plaqué ou enduit avec un matériel approprié qui passe un essai de pulvérisation de sel de 72 h conformément à ASTM B117 (ISO 9227).

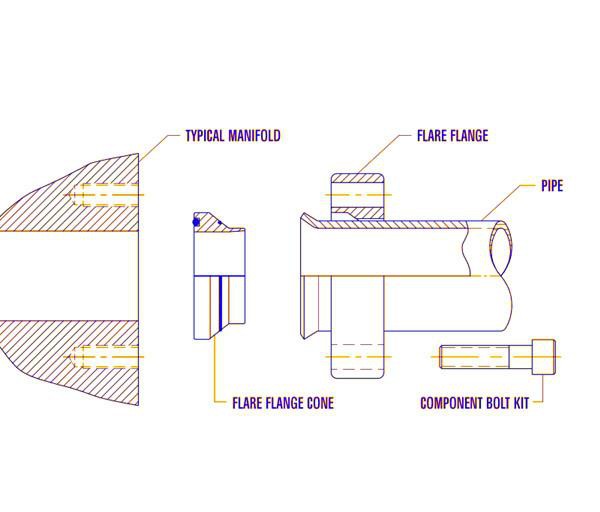

Assemblage de la connexion de bride Flare d’un tube à l’autre comme image ci-dessous :
