Pinces Flange 2 vis SAE

Pinces Flange 2 vis SAE

Sae code 61 2-screw boulon flange connexions est utilisé comme pinces à bride hydraulique, seulement faible cote de pression de travail comme les connexions SAE J518-1 (code 61), mais il n’est pas SAE J518-1 connexions flange à 4 vis.
Description

Sae code 61 2-screw boulon flange connexions est utilisé comme pinces à bride hydraulique, seulement faible cote de pression de travail comme les connexions SAE J518-1 (code 61), mais il n’est pas SAE J518-1 connexions flange à 4 vis.



Pinces à bride Code 61 utilisées dans les mêmes normes que les dimensions bâbord SAE J518-1, dimensions de la tête de bride, également compatibles avec les connexions portuaires ISO 6162-1 et les têtes de bride.



Matériau des raccords de pinces à bride à 2 vis SAE :

Le matériau des pinces flange est l’acier carbone C45, l’acier inoxydable 304, 316 ou 316 L.

Vis de tête hexagonales ou vis de tête de prise de classe de propriété 10.9 (minimum)

Les rondelles sont conformes à l’ISO 7089 Type A, Classe 300HV

O-ring Seals est NBR (Nitrile) avec une dureté de 90±5 IRHD



Protection contre la corrosion

Toutes les brides en acier au carbone doivent être plaquées ou enduites d’un matériau approprié qui passe un sel de 72 h

test de pulvérisation conformément à l’ASTM B117 (ISO 9227).



Exigence de pression/température

Test de pression : Les essais de rafale et d’endurance cyclique doivent être effectués conformément à l’ISO 19879.

Températures : Connecteurs à bride en acier carboné utilisés à des températures fluides comprises entre -40°C et +120 ºC; Pinces à bride en acier inoxydable utilisées à des températures comprises entre -60 °C et +50 °C.


Dimensions du code 61 2 pince à bride de boulon

Partie non. Explication: FCO-xx (Numéro dash)

Pince à bride code 61 pour utilisation avec vis métriques en acier carbone taille DN 32 (-20)

Oval flange clamp connection for air compressor

Connexion Flange ovale pour compresseur d’air

FCA-xx (taille L7) C’est la différence de taille L7 de SAE J518-2 seres.

Partie No.

d4 (en)

d5 (en)

d6 (en)

L3 (L3)

L4 (L4)

L6 (L6)

L7 (L7)

L8 (L8)

L9 (en)

r1 (en)

R2

FCA-44

21

19

11

7.5

7.8

61

44

22

34

9.85

17

FCA-70 FcA-70 FCA-70 FCA

30

28

13.5

7.5

12

96

70

35

56

13

28

FCA-751A FCA-751A FCA-751A FCA

45.25

38.8

11

7.5

15

100

75

37.5

72

13

36

FCA-75B FCA-75B FCA-75B FCA

51.6

44.1

13.5

7.6

18

100

75

37.5

72

13

36

FCA-85 FcA-85 FCA-85 FCA

61.1

51.2

13.1

7.5

18

111

85

42.5

80

13

40

FCA-90 FcA-90 FCA-90 FCA

61.1

51.2

13.1

7.5

18

120

90

45

80

15

40


Dessin d’assemblage – pince de bride, tête de bride, vis, laveuse, et port

Assembly drawing SAEW Oval flange clamp flange head screws washer port

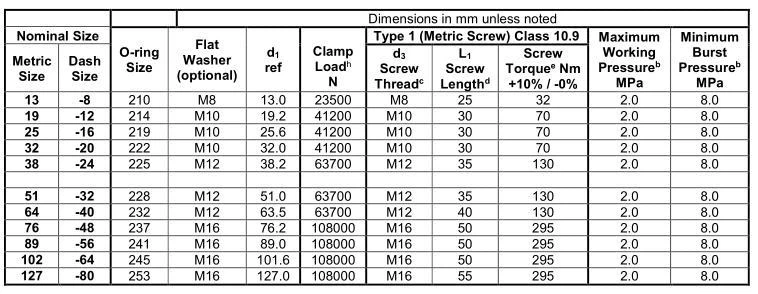

Dimensions, torques et pressions pour les assemblages de pinces à bride de code 61

type 1 avec classe de vis métrique 10.9.

Dimensions torques pressures for code 61 oval flange clamp assemblie

type 2 avec bourrage de vis de pouce 8.

Oval flange clamp type 2 with inch screw grage 8

Cross table Flange Dash taille à la taille normale de bride à la taille DN

SAE J518 code 61/62 Flange dash taille nominale Flange Taille en taille nominale DN mm

SAE J518 code 61/62 Flange dash taille

Taille nominale des brides à

Taille nominale DN mm

-8

1/2

13

-12

3/4

19

-16

1

25

-20

1-1/4

32

-24

1-1/2

38

-32

2

51

-40

2-1/2

64

-48

3

76

-56

3-1/2

89

-64

4

102

-80

5

127
