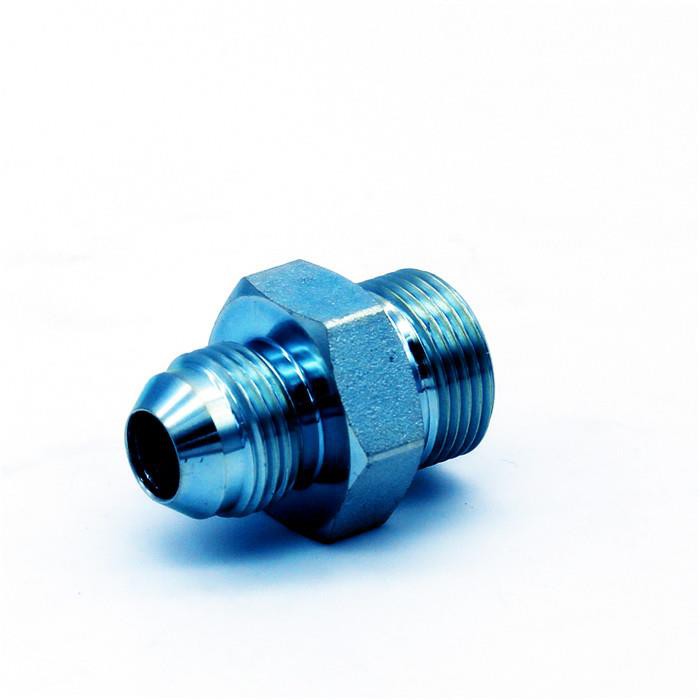

Un adaptateur de raccords est normalement utilisé pour connecter le système SAE standard aux systèmes de tuyauterie hydraulique et de flexibles. AN (Air Force - Standard aéronautique de la marine) et AND (Air Force - Standard de conception aéronautique de la marine) sont des normes utilisées par l’armée américaine dans les applications aéronautiques. Les raccords AN sont fabriqués pour répondre aux normes ci-dessus. Ces raccords comprennent les évasements à 37 °, évasés, raccords de flexibles, raccords de type "banjo", raccords de bride spécialisés, raccords de tuyauterie et autres types de raccords.
Un type d'adaptateur de raccords est couramment utilisé dans de nombreuses applications aéronautiques / aérospatiales qui se tournent vers l'aluminium et le titane pour optimiser les paramètres poids / résistance.
Les normes relatives au nouvel adaptateur de raccords sont conformes à la spécification d'approvisionnement. Raccords AS4841B, évasement interne à 37 °, raccordement de fluide: Cette norme SAE Aerospace (AS) définit les exigences relatives aux raccords pour tubes évasés à 37 ° ou aux raccords de raccordement de fluide coniques internes raccords coniques, à nez sphériques et à bague d'étanchéité externes dans tous les types de systèmes de fluides pour l'aérospatiale.
L'ancienne version des raccords évasés AN est conforme aux spécifications MIL-F-5509, ainsi que AS4841 à AS4843 et AS4975. Une robinetterie reste répandue aujourd'hui. Cependant, l'armée américaine annule bon nombre des véritables normes AN / AND et les remplace par des normes AS (normes aérospatiales) développées à nouveau par SAE. SAE / ISO 37 ° Flare: Certains raccords sont conformes à la norme MIL-F-18866, comme indiqué sur les modèles MS51500 à MS51534.
Une taille | -2 | -3 | -4 | -5 | -6 | -8 | -dix | -12 | -16 | -20 | -24 | -28 | -32 |
Tube OD | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 3/8 " | 1/2 " | 5/8 " | 3/4 " | 1" | 1 1/4 " | 1 1/2 " | 1 3/4 " | 2 " |
ID nominal du tuyau | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 3/8 " | 1/2 " | 5/8 " | 3/4 " | 1" | 1 1/4 " | 1 1/2 " | 1 3/4 " | 2 " |
Identification réelle du tuyau | 1/16 " | 1/8 " | 3/16 " | 1/4 " | 5/16 " | 7/16 " | 1/2 " | 5/8 " | 7/8 " | 1 1/8 " | 1 3/8 " | 1 5/8 " | 1 3/4 " |
Fil | 5 / 16-24 | 3 / 8-24 | 7 / 16-20 | 1 / 2-20 | 9 / 16-18 | 3 / 4-16 | 7 / 8-14 | 1-1 / 16-12 | 1-5 / 16-12 | 1-5 / 8-12 | 1-7 / 8-12 | 2-1 / 4-12 | 2-1 / 2-12 |
