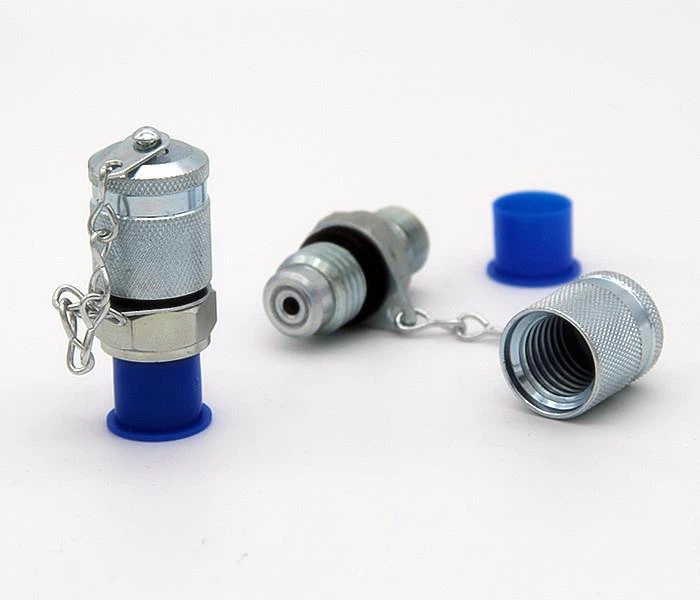

Adaptateur point d’essai est normalement utilisé dans l’application de champ industriel et mobile pour la surveillance des conditions du système hydraulique sans arrêt, les points d’essai hydrauliques avec le couplage d’adaptateur pour connecter les adaptateurs hydrauliques avec la jauge hydraulique. ensemble d’adaptateur de point d’essai comprenant l’adaptateur de pinte d’essai avec l’extrémité de raccordement de port pour vérifier l’extrémité de valve qui a un très petit alésage pour relier des capteurs de pression par des assemblages de micro tuyaux.
Caractéristiques techniques comme suit:
l Pression de travail max. 63 MPa (630 bar) selon ISO 15171-2
l Matériau du corps de couplage et du bouchon métallique en acier C20
l Le joint est l’étanchéité primaire et secondaire interne ainsi que l’étanchéité pour les fils à vis sont faits de NBR.
l Vibration est NBR O-anneau pour empêcher le relâchement du bouchon
l Application média Convient aux huiles hydrauliques et autres sur base d’huile minérale
Les types de connexion Stud Port sont sélectionnés :
Thread Port selon SAE J 514 (UNF) | |||||||
G | d1 | d2 | B | K | T | Un | Z |
16/07-20 FNU | 21,0 | 12,4 | 11,5 | 2,4 | 14,0 | 1,6 | 12,0 |
1/2-20 FNU | 23,0 | 14,0 | 11,5 | 2,4 | 14,0 | 1,6 | 12,0 |
16/09-18 FNU | 25,0 | 15,6 | 12,7 | 2,5 | 15,5 | 1,6 | 12,0 |
3/4-16 FNU | 30,0 | 20,6 | 14,3 | 2,5 | 17,5 | 2,4 | 15,0 |
Thread Port selon iso 6149-1 métrique | |||||||
M 10 x 1 | 19,0 | 11,1 | 10,0 | 1,6 | 11,5 | 1,0 | 12,0 |
M 12 x 1,5 | 19,0 | 13,8 | 11,5 | 2,4 | 14,0 | 1,5 | 15,0 |
M 14 x 1,5 | 21,0 | 15,8 | 11,5 | 2,4 | 14,0 | 1,5 | 15,0 |
M 16 x 1,5 | 24,0 | 17,8 | 13,0 | 2,4 | 15,5 | 1,5 | 15,0 |
Port de fil selon DIN 3852 partie 1 et partie 2 | ||||
G | D | Un | B | T |
ISO 228-G 1/8 | 15,0 | 1,0 | 8,0 | 13,0 |
ISO 228-G 1/4 | 20,0 | 1,5 | 12,0 | 18,5 |
ISO 228-G 3/8 | 23,0 | 2,0 | 12,0 | 18,5 |
ISO 228-G 1/2 | 27,0 | 2,5 | 14,0 | 22,0 |
M 12 x 1,5 | 18,0 | 1,5 | 12,0 | 18,5 |
M 14 x 1,5 | 20,0 | 1,5 | 12,0 | 18,5 |
M 16 x 1,5 | 22,0 | 1,5 | 12,0 | 18,5 |
