Types de produits: Raccords d'adaptateur SAE à bride hydraulique 1CFL9 1DFS9-W
Normes de l'industrie: SAE J518, ISO 6162 DIN 2353, ISO 8434-1
Connexion E à F style: 90 ° BITE TYPE / SAE FLANGE
Forme: coude, droite, bloc etc.
Indice de pression de travail: Le code SAE 61 est de 2,5 à 31,5 MPa; Le code SAE 62 est de 40 MPa.
Matériau des raccords: laiton; Acier au carbone; Acier inoxydable
Application: équipement agricole, processus automobile, transfert de produit chimique, équipement de construction, transfert de carburant, hydraulique, équipement de fabrication, marine, manutention, équipement mobile, champ pétrolifère, emballage, transport

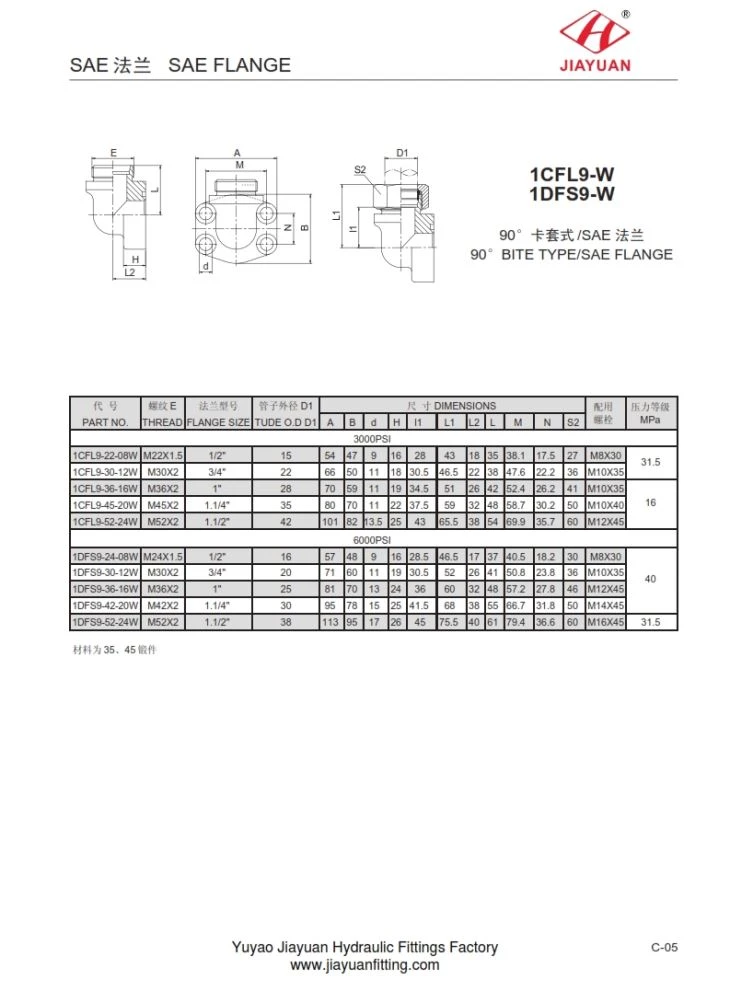

1CFL9 1DFS9-W 90 bride SAE à griffes Dimensions Tableau des dimensions comme suit
PART NO. | E FIL | TAILLE DE LA BRIDE | D1 TUDE OD D1 | DIMENSIONS | MPa | |||||||||||
UNE | B | ré | H | l1 | L1 | L2 | L | M | N | S2 | ||||||
3000PSI | ||||||||||||||||
1CFL9-22-08W | M22X1.5 | 1/2 " | 15 | 54 | 47 | 9 | 16 | 28 | 43 | 18 | 35 | 38,1 | 17,5 | 27 | M8X30 | 31,5 |
1CFL9-30-12W | M30X2 | 3/4 " | 22 | 66 | 50 | 11 | 18 | 30,5 | 46,5 | 22 | 38 | 47,6 | 22.2 | 36 | M10X35 | |
1CFL9-36-16W | M36X2 | 1" | 28 | 70 | 59 | 11 | 19 | 34,5 | 51 | 26 | 42 | 52,4 | 26.2 | 41 | M10X35 | 16 |
1CFL9-45-20W | M45X2 | 1.1 / 4 " | 35 | 80 | 70 | 11 | 22 | 37,5 | 59 | 32 | 48 | 58,7 | 30.2 | 50 | M10X40 | |
1CFL9-52-24W | M52X2 | 1.1 / 2 " | 42 | 101 | 82 | 13.5 | 25 | 43 | 65,5 | 38 | 54 | 69,9 | 35,7 | 60 | M12X45 | |
6000PSI | ||||||||||||||||
1DFS9-24-08W | M24X1.5 | 1/2 " | 16 | 57 | 48 | 9 | 16 | 28,5 | 46,5 | 17 | 37 | 40,5 | 18.2 | 30 | M8X30 | 40 |
1DFS9-30-12W | M30X2 | 3/4 " | 20 | 71 | 60 | 11 | 19 | 30,5 | 52 | 26 | 41 | 50.8 | 23.8 | 36 | M10X35 | |
1DFS9-36-16W | M36X2 | 1" | 25 | 81 | 70 | 13 | 24 | 36 | 60 | 32 | 48 | 57,2 | 27,8 | 46 | M12X45 | |
1DFS9-42-20W | M42X2 | 1.1 / 4 " | 30 | 95 | 78 | 15 | 25 | 41,5 | 68 | 38 | 55 | 66,7 | 31,8 | 50 | M14X45 | |
1DFS9-52-24W | M52X2 | 1.1 / 2 " | 38 | 113 | 95 | 17 | 26 | 45 | 75,5 | 40 | 61 | 79,4 | 36,6 | 60 | M16X45 | 31,5 |
