Types de produits: Raccords d'adaptateur mâles JIC pour bride hydraulique 1JFL9 1JFL9
Normes de l'industrie: ISO 6162, SAE J518, SAE J514, ISO 8434-2.
Connexion E à F style: COUDE 90 ° JIC MALE BRIDE À CONE / SÉRIE L À 74 ° ISO 6162-1
Forme: coude
Indice de pression de travail: Le code SAE 61 est de 2,5 à 31,5 MPa; Le code SAE 62 est de 40 MPa.
Matériau des raccords: laiton; Acier au carbone; Acier inoxydable
Application: équipement agricole, processus automobile, transfert de produit chimique, équipement de construction, transfert de carburant, hydraulique, équipement de fabrication, marine, manutention, équipement mobile, champ pétrolifère, emballage, transport

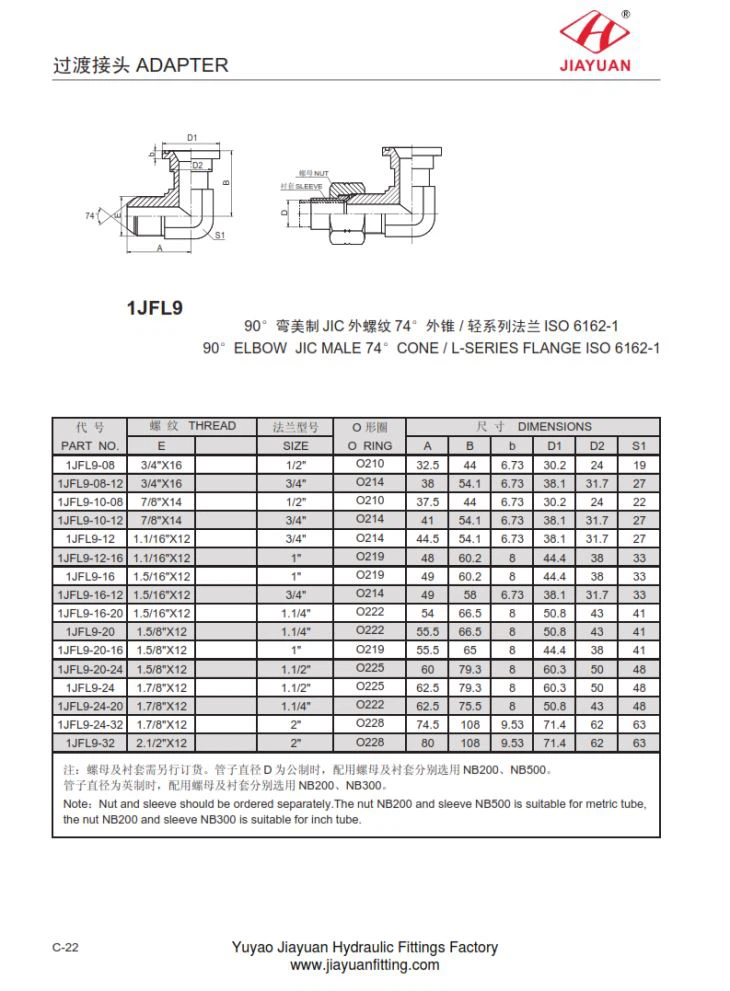

1JFL9 Elbow 74 Adaptateur de bride série L série ISO 6162 Dimension Size tableau comme suit
PART NO. | FIL | O O RING | DIMENSIONS | |||||||
E | TAILLE | UNE | B | b | D1 | D2 | S1 | |||
1JFL9-08 | 3/4 "X16 | 1/2 " | O210 | 32,5 | 44 | 6.73 | 30.2 | 24 | 19 | |
1JFL9-08-12 | 3/4 "X16 | 3/4 " | O214 | 38 | 54,1 | 6.73 | 38,1 | 31,7 | 27 | |
1JFL9-10-08 | 7/8 "X14 | 1/2 " | O210 | 37,5 | 44 | 6.73 | 30.2 | 24 | 22 | |
1JFL9-10-12 | 7/8 "X14 | 3/4 " | O214 | 41 | 54,1 | 6.73 | 38,1 | 31,7 | 27 | |
1JFL9-12 | 1.1 / 16 "X12 | 3/4 " | O214 | 44,5 | 54,1 | 6.73 | 38,1 | 31,7 | 27 | |
1JFL9-12-16 | 1.1 / 16 "X12 | 1" | O219 | 48 | 60.2 | 8 | 44,4 | 38 | 33 | |
1JFL9-16 | 1.5 / 16 "X12 | 1" | O219 | 49 | 60.2 | 8 | 44,4 | 38 | 33 | |
1JFL9-16-12 | 1.5 / 16 "X12 | 3/4 " | O214 | 49 | 58 | 6.73 | 38,1 | 31,7 | 33 | |
1JFL9-16-20 | 1.5 / 16 "X12 | 1.1 / 4 " | O222 | 54 | 66,5 | 8 | 50.8 | 43 | 41 | |
1JFL9-20 | 1.5 / 8 "X12 | 1.1 / 4 " | O222 | 55,5 | 66,5 | 8 | 50.8 | 43 | 41 | |
1JFL9-20-16 | 1.5 / 8 "X12 | 1" | O219 | 55,5 | 65 | 8 | 44,4 | 38 | 41 | |
1JFL9-20-24 | 1.5 / 8 "X12 | 1.1 / 2 " | O225 | 60 | 79,3 | 8 | 60.3 | 50 | 48 | |
1JFL9-24 | 1.7 / 8 "X12 | 1.1 / 2 " | O225 | 62,5 | 79,3 | 8 | 60.3 | 50 | 48 | |
1JFL9-24-20 | 1.7 / 8 "X12 | 1.1 / 4 " | O222 | 62,5 | 75,5 | 8 | 50.8 | 43 | 48 | |
1JFL9-24-32 | 1.7 / 8 "X12 | 2 " | O228 | 74,5 | 108 | 9,53 | 71,4 | 62 | 63 | |
1JFL9-32 | 2.1 / 2 "X12 | 2 " | O228 | 80 | 108 | 9,53 | 71,4 | 62 | 63 |
