Système de bouchons et capuchons hydrauliques SAE Split Flange
Les bouchons et capuchons de bride hydrauliques sont utilisés dans l'orifice de bloc de bride SAE et les adaptateurs de tête de bride. Il existe un système de pression de service de bride code 61 et code 62. Ces types de raccords à bride SAE sont les plus couramment utilisés sur le marché des équipements de construction.
Les bouchons à orifice à bride fendue sont conçus pour les composants de test de pression et de fuite, et utilisés dans des applications permanentes lorsque l'orifice de bloc de bride SAE doit être bouché sous la pleine pression du système. Le bouchon à bride SAE est conforme aux normes ISO 6162 et SAE J518, mais les bouchons à bride fendue de style Caterpillar font la différence.
le kit de chapeau de bride hydraulique a deux types: 1. est des chapeaux de polyéthylène pour protéger la face du connecteur de tête de bride fsplit ou des garnitures de tuyau; 2 est un kit d'outils de verrouillage de bride, il est conçu et fabriqué en aluminium léger, pour protéger vos systèmes hydrauliques avec connecteur de tête de bride. Offrir une étanchéité et une propreté environnementale après le démontage des raccords hydrauliques, par simple étanchéité des raccords de bride hydraulique SAE code 61 et code 62.
Bouchon à bride fendue Code 61
Bouchon à bride fendue Code 62
Bouchon de bride hydraulique
RÉFÉRENCE | TAILLE DE BRIDE | DIMENSIONS | |||
d1 | d2 | L | I | ||
4FL-08 | 1/2" | 30.2 | 24 | 16 | 6.8 |
4FL-12 | 3/4" | 38.1 | 31.5 | 17 | 6.8 |
4FL-16 | 1" | 44.4 | 38 | 17 | 8 |
4FL-20 | 1,1 / 4" | 50.8 | 43 | 17 | 8 |
4FL-24 | 1,1 / 2" | 60.3 | 50 | 19 | 8 |
4FL-32 | 2" | 71.4 | 62 | 19 | 9.6 |
4FL-40 | 2,1 / 2" | 84.1 | 74 | 40 | 9.6 |
4FL-48 | 3" | 101.6 | 90 | 45 | 9.6 |
4FL-56 | 3,1 / 2" | 114.3 | 102 | 30 | 11.3 |
4FL-64 | 4" | 127 | 114 | 36 | 11.3 |
4FL-80 | 5" | 152.4 | 140 | 45 | 11.3 |
4FS-08 | 1/2" | 31.8 | 24 | 18 | 7.8 |
4FS-12 | 3/4" | 41.3 | 32 | 18 | 8.8 |
4FS-16 | 1" | 47.6 | 38 | 18 | 9.5 |
4FS-20 | 1,1 / 4" | 54 | 44 | 18 | 10.3 |
4FS-24 | 1,1 / 2" | 63.5 | 51 | 20 | 12.6 |
4FS-32 | 2" | 79.4 | 67 | 30 | 12.6 |

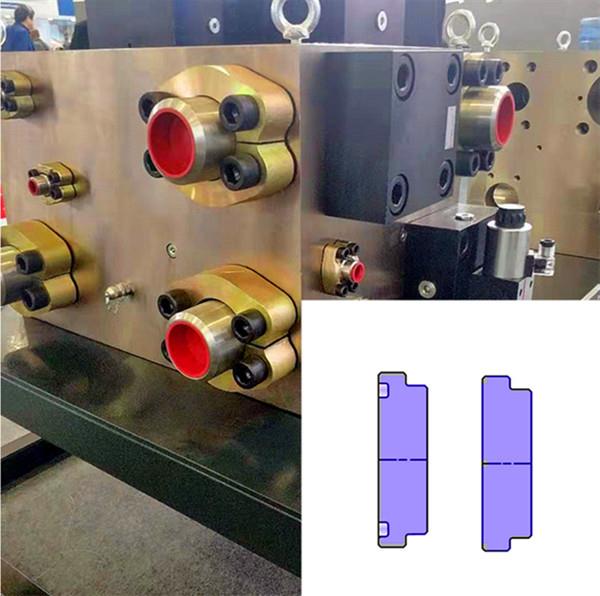

Utilisation de l'assemblage du bouchon à bride SAE comme suit
