La dimension des raccords à bride hydraulique est conforme aux normes SAE J518 et ISO 6162 Connexion à bride à 4 boulons, les extrémités des raccords sont conçues avec une extrémité de tuyau à virole sertie, un connecteur de tube de la série ISO 8434, une soudure par emboîtement et une soudure bout à bout, un port femelle tel que métrique, BSPP, UNF , Connexions de port NPT, BSPT.
types de raccords à brides hydrauliques comme suit:

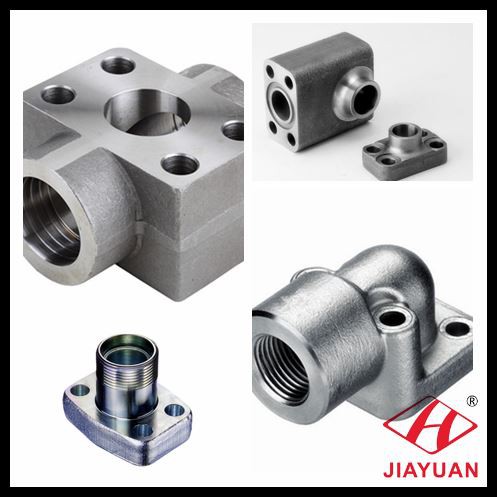

Raccords de bloc de bride hydraulique également appelés raccords de bride de bloc à 4 boulons sae, ils sont conçus avec des dimensions de rainure de joint torique à bride sae, des dimensions de port à face plate de bride sae, l'extrémité des raccords de bloc de bride est conçue avec un port ORB SAE, un port NPT, un port BSPP, une prise types de soudure et de soudure bout à bout.

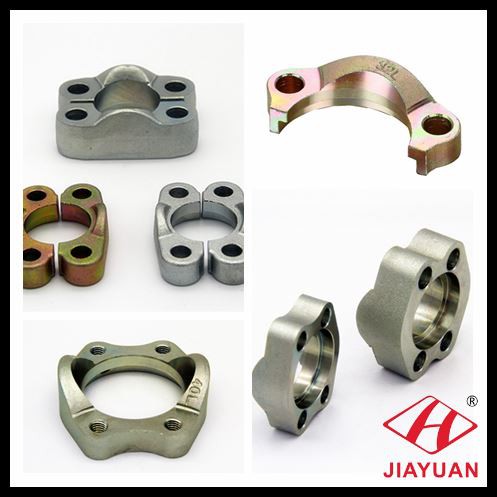

Raccords de tuyau à bride hydraulique également appelés raccords de tuyau de tête de bride SAE, assemblés avec des moitiés de bride fendues.La tête de bride SAE est conçue avec des dimensions de rainure de joint torique, y compris une pression de service de 3000 psi et 6000 psi, l'extrémité du tuyau est conçue avec un verrouillage 9000 psi, un tuyau sprial 6000psi , tuyau métallique 3000 psi. il y a une bride de tuyau sae en deux pièces et des raccords de bride de tuyau en une seule pièce conviennent pour diverses constructions de tuyaux hydrauliques.
Les raccords de tube à bride hydraulique, également appelés adaptateurs de bride SAE, s'assemblent avec des colliers de bride SAE. La tête de bride SAE est conçue avec des dimensions de rainure de joint torique. Les extrémités des raccords de tube à bride sont disponibles dans l'orifice à filetage droit SAE ORB, métrique, BSPP et UNF; Orifice de filetage conique NPT, BSPT. les formes ont droit, coude, croix, té, etc. pour connecter la tuyauterie hydraulique, la tuyauterie hydraulique, l'assemblage de tuyau hydraulique. les types de pression de service ont des adaptateurs à bride code 62 et des adaptateurs à bride code 61.
Raccords à souder à bride hydraulique également appelés raccords à brides à souder sae, connexion permanente du tube de soudage.La tête de bride SAE est de conception standard ISO 6162, les extrémités des raccords à souder sont disponibles en soudure par emboîtement, raccords à souder bout à bout. .
Types de matériaux des raccords et adaptateurs à bride hydraulique SAE:
Raccords de bride de tuyau hydraulique en acier inoxydable
Adaptateurs de bride hydrauliques SAE en acier au carbone
Normes des raccords à brides hydrauliques
Les raccords à bride à 4 boulons conformes aux normes SAE J518 et ISO 6162-1 et -2 sont des raccords éprouvés et sans fuite, particulièrement adaptés aux grandes tailles, aux pressions plus élevées et au montage dans des espaces restreints. Les raccords filetés tels que le joint torique à filetage droit SAE et ISO 6149 sont raisonnablement faciles à assembler et fournissent une capacité de pression de 6000 psi et plus jusqu'à la taille
12 (M27). Au-delà de cette taille, la pression nominale commence à diminuer et les couples d'assemblage augmentent rapidement. Les connexions des orifices de bride à 4 boulons permettent de connecter de plus grandes tailles et d'atteindre une capacité de pression plus élevée à des couples d'assemblage raisonnables.
Vidéos d'introduction des types de raccords à brides hydrauliques:
Si vous ne trouvez pas ce dont vous avez besoin, envoyez un e-mail à jyray@72338.com
Travaux de raccordement des raccords à bride hydraulique
La connexion à bride à quatre boulons (SAE J518) est une connexion sans fuite éprouvée, particulièrement adaptée aux grandes tailles. En conséquence, il a obtenu une acceptation mondiale.
Le succès des connexions réside dans sa simplicité. Il s'agit d'un joint facial statique utilisant un joint torique à haute dureté pour le joint et des pinces et des boulons pour maintenir la puissance, comme illustré à la Fig. L3. En variante, une plaque d'étanchéité collée se trouve entre la face d'orifice et la face plate d'un tube à bride formé mécaniquement comme représenté sur la figure L4 pour obtenir les mêmes résultats.
Le joint (joint torique) est comprimé entre le fond de la rainure dans la tête de bride et la surface plane de l'orifice ou du tampon de bride, fournissant un joint souple fiable. La plaque d'étanchéité alternative a un joint en caoutchouc lié à duromètre élevé sur le bord intérieur, qui se comprime entre les deux surfaces planes, fournissant un joint souple avec la même fiabilité. Un contact métal sur métal au niveau de la face externe de la bride avec la face de l'orifice empêche le joint de s'extruder sous pression. Ce contact métal sur métal est maintenu par la force de serrage fournie par le serrage des boulons via les pinces.
Cette conception simple offre plusieurs avantages par rapport aux connexions de ports filetés, tels que NPTF, SAE, BSPP, ISO 6149, etc., dans des tailles plus grandes:
• Possibilité de connecter un tube de diamètre extérieur jusqu'à 5 pouces (code 61 uniquement)
• Couple de serrage beaucoup plus faible requis pour les quatre boulons par rapport à celui requis pour un orifice fileté de taille équivalente
• Un couple de serrage réduit signifie des clés plus petites et des jeux de balancement de clé - facilitant l'assemblage dans les espaces restreints
• Capacité jusqu'à 6000 psi sur une taille de 2 ”(Code 62 uniquement)
• Point d'étanchéité unique entre l'ensemble tube / tuyau / flexible et l'orifice
• Facilité de démontage grâce à l'utilisation de pinces fendues
La connexion présente un inconvénient: elle nécessite une plus grande surface (empreinte) sur le composant qu'un port fileté équivalent.
