La bride ovale SAE est normalement utilisée pour connecter différents systèmes de tuyauterie et de flexibles hydrauliques, elle est dotée d’un trou traversant SAE à 2 trous identique à celui des tailles SAE J518 requises pour les codes 61 et 62: assemblé avec des flexibles hydrauliques, des orifices de filetage métriques ou UNF aux adaptateurs hydrauliques, puis aux assemblages de tubes métriques et en pouces.
Le type ovale à bride SAE est couramment utilisé dans les applications de systèmes hydrauliques industriels tels que le distributeur de bloc de bride inférieur de la pelle hydraulique, la bride de compresseur à vis pour les flexibles. moteur hydraulique et orifice de sortie d'huile de pompe, etc.

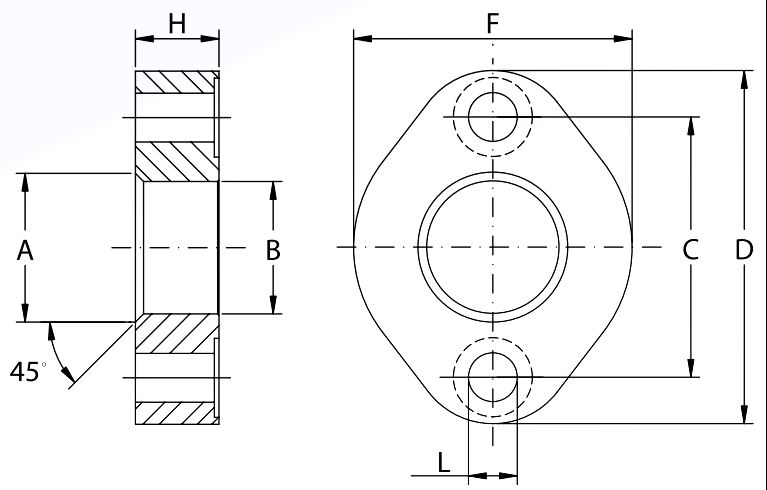

Bride SAE ovale avec deux trous traversants pour SAE 6000PSI
Max. | ||||||||
opération | Taille de bride | UNE | B | C | ré | F | H | L |
pression | dans | mm | mm | mm | mm | mm | mm | mm |
414 | 1.1 / 4 " | 49 | 44 | 73,9 | 103 | 78 | 25 | 14.5 |
414 | 1/2 " | 22 | 20.5 | 44,4 | 60 | 48 | 14 | 8.5 |
414 | 1/2 " | 27 | 24 | 44,4 | 60 | 48 | 14 | 8.5 |
