ISO 1179-3 Raccordements pour usage général et transmissions hydrauliques - Ports et extrémités de goujons avec filetages ISO 228-1 à joint en élastomère ou métal sur métal - Partie 3: Extrémités de goujon à usage intensif (série L) avec joint torique avec bague de retenue (types G et H)

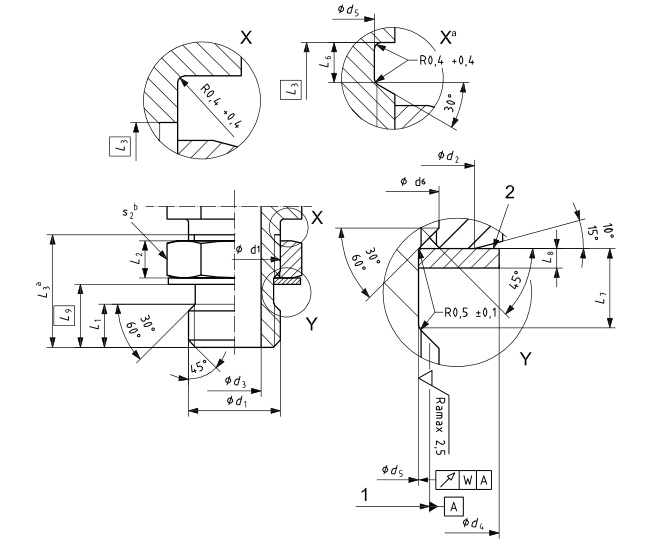

La présente partie de l'ISO 1179 spécifie les dimensions, les exigences de performance et les procédures de test pour les goujons légers non réglables et ajustables (série L) à filetage ISO 228-1 avec joint d'étanchéité par joint torique (types G et H respectivement). ).
Les goujons à usage léger (série L) conformes à la présente partie de l'ISO 1179 peuvent être utilisés à des pressions de travail jusqu'à 31,5 MPa (315 bar) pour les extrémités de goujon non ajustables (type G) et jusqu'à 20 MPa (200 bar) pour les boutons-pression réglables (type H). La pression de service admissible dépend de la taille, des matériaux, de la conception, des conditions de travail, de l'application, etc.
La conformité aux informations dimensionnelles de la présente partie de l'ISO 1179 ne garantit pas la performance nominale. Chaque fabricant doit effectuer des essais conformément à la spécification contenue dans la présente partie de l'ISO 1179 pour s'assurer que les composants fabriqués conformément à la présente partie de l'ISO 1179 sont conformes aux cotes de performance.
NOTE 1 La présente partie de l'ISO 1179 s'applique aux connecteurs décrits en détail dans l'ISO 8434-2.
NOTE 2 L'introduction de la présente partie de l'ISO 1179 donne des recommandations sur les ports et les goujons à utiliser pour les nouvelles conceptions dans les applications de transmissions hydrauliques et pneumatiques.
