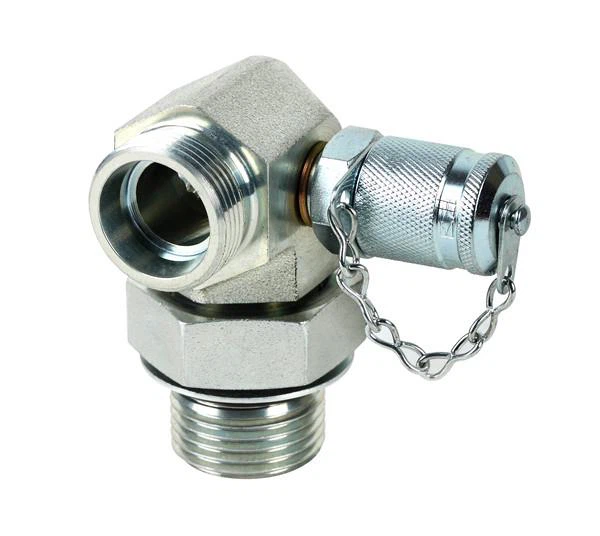

1. Définition des raccords de test, car ils sont utilisés pour la surveillance et le contrôle de la pression, ainsi que pour la ventilation. Nous avons donc appelé des points de test. Les points de test se trouvent dans les blocs d'alimentation, les blocs de vannes, les unités hydrauliques, les cylindres hydrauliques, les machines lourdes et les machines de chantier, les machines de terrassement, les camions, les bancs d'essais hydrauliques, etc.
2. Les avantages des couplages de points de test sont, entre autres, le raccordement au niveau de la pression du système, le raccordement aisé aux dispositifs de contrôle de mesure et de commutation, le raccordement étanche et la sécurité anti-vibration intégrée du capuchon métallique. Le spectre des applications comprend
A) purge (p. Ex. Tuyaux de drainage et autres composants hydrauliques)
B) remplissage (par exemple remplissage de tuyaux et autres composants hydrauliques avec de l'huile)
C) échantillonnage (p. Ex. Prélèvement d'échantillons dans une éprouvette pour une analyse chimique ultérieure)
D) lecture de la pression (par exemple pour l'identification des données de pression).
3. Normes relatives aux adaptateurs de point de test: Selon la norme BS ISO 15171-2-2016 Raccords hydrauliques à des fins de diagnostic Raccords de diagnostic avec une extrémité de connexion M16x2 pouvant être raccordée sous pression sans outil à une pression maximale de 10 MPa (400 bar) fournissant les caractéristiques suivantes: extrémités de crampons:
ISO 6149-2 - M14 × 1,5;
ISO 9974-2 - M14 × 1,5;
ISO 1179-2 - G 1/4;
ISO 11926-2 - 7 / 16-20 UNF.
Les filetages M16 × 2 sont conformes à la norme ISO 724, avec le degré de tolérance 6g pour le filetage externe et 6H pour le filetage interne conformément à la norme ISO 965-1.

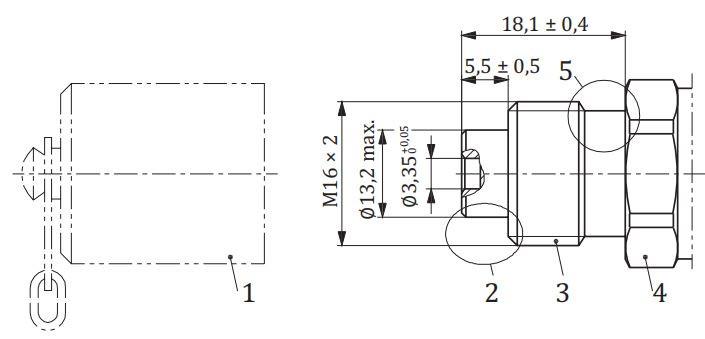

4. Méthode de fin du point d’essai: 1 correspond au cap du modèle à la discrétion du fabricant, 2 à la conception du fabricant, 3 au diagnostic, 4 au choix, 5 au verrouillage antivibratoire. fabricant.
5. Couplage de diagnostic avec différentes étanchéités:
Raccord de diagnostic avec une extrémité de goujon FM 14x1,5 conforme à la norme ISO 6149-2
Raccord de diagnostic avec extrémité de goujon EM 14x1,5 conforme à ISO 9974-2 Joint en élastomère
Raccord de diagnostic avec extrémité de goujon ISO 1179-2, G1 / 4 Joint en élastomère
Raccord de diagnostic avec une extrémité de goujon ISO 11926–2–7 / 16-20 UNF joint torique
6. Matériaux: Pièces métalliques: acier, acier inoxydable sur demande comme 316L, 304, etc. Joints: NBR (-20 ° C à +100 ° C); FKM (-20 ° C à +200 ° C); EPDM (-40 ° C à +150 ° C) .Tuyau: polyamide (-35 ° C à +100 ° C)
7. La finition est en nickel de zinc, transparente et sans CrVI.
