Les raccords à cône BSPP 60 sont conformes à la norme ISO 8434 6, il s'agit de plus de détails que le catalogue des raccords BS5200.
ISO 8434 6, y compris les pressions d'essai pour les connecteurs à cône à 60 °; Essai de preuve, essai d'éclatement, essai d'endurance cyclique (impulsion), essai de vide, essai de serrage excessif, réutilisation d'échantillons d'essai, etc. comme suit:
Les connecteurs doivent être essayés à la plus basse de la pression d'essai spécifiée dans le tableau 3 ou dans la norme pour l'extrémité du goujon appropriée, à savoir ISO 1179-2, ISO 1179-3 ou ISO 6149-3. Tous les composants nécessitant une brasure au cuivre pour l'assemblage doivent être traités selon un processus de recuit minimal de 1 000 ° C avant éclatement, endurance cyclique ou
essais de serrage excessif.
Test de résistance
Neuf assemblages d'essai conformes à l'ISO 19879 doivent être soumis à la procédure d'essai d'épreuve spécifiée dans l'ISO 19879 pour chaque taille et nipple, avant les essais d'éclatement et d'endurance cyclique. Ils ne doivent pas fuir aux pressions d'épreuve
Test d'éclatement

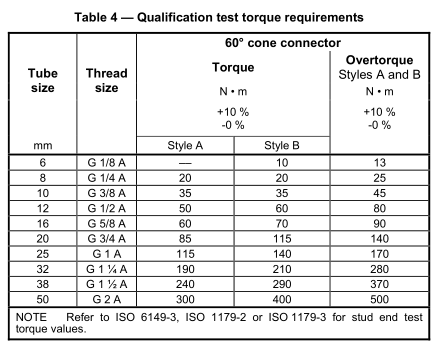

Trois des ensembles d’essai qui ont été soumis à l’épreuve d’épreuve de 15.1.2 doivent être utilisés pour l’essai en rafale. L'essai doit être effectué conformément à la procédure d'essai d'éclatement spécifiée dans l'ISO 19879 et aux valeurs de couple minimales indiquées dans le tableau 4. Les ensembles d'essai doivent respecter ou dépasser les pressions d'éclatement minimales requises.
Test d'endurance cyclique (impulsion)
Les six ensembles d'essai restants qui ont été soumis à l'essai d'essai défini en 15.1.2 doivent être soumis à la procédure d'essai d'endurance cyclique spécifiée dans la norme ISO 19879. L'essai doit être effectué à la valeur de couple minimale indiquée dans le tableau 4. Les ensembles d'essai doivent un test d’endurance cyclique pour 1 000 000 cycles au niveau de la
pressions impulsives.
Test de vide
Pour chaque taille et style de mamelon, deux ensembles d'essai conformes à l'ISO 19879 doivent être soumis à la procédure d'essai de vide spécifiée dans l'ISO 19879. Les connecteurs doivent pouvoir résister à un vide de 6,5 kPa (0,065 bar) de pression absolue pendant 5 min. sans fuite.
Test de serrage excessif
Pour chaque taille, style de mamelon et type d'écrou de pivotement, trois échantillons doivent être soumis à l'essai de serrage excessif spécifié dans la norme ISO 19879. Les écrous de pivot de connecteur doivent pouvoir résister à l'essai de qualification de serrage excessif sans indication de défaillance lorsqu'ils sont soumis au serrage excessif indiqué Tableau 4
Réutilisation des échantillons de test
Les pièces utilisées pour les essais d'endurance cyclique, d'éclatement ou de serrage excessif ne doivent plus être testées, utilisées ou remises en stock.
