Types de produits: NB500-WF Raccords de tuyaux pour joints toriques
Normes de l'industrie: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Type de connexion E à F: WELD ORFS METRIC SLEEVE
Forme: coude, droite, té, croix etc.
Raccords ORFS Pression de service nominale: 3215 psi à 5800 psi, 216 bars à 400 bars.
Nous proposons également des kits de tailles de joints toriques Orfs à face plane et des joints toriques à face torique
Différence entre joint torique et joint torique
Matériau des raccords: laiton; Acier au carbone; Acier inoxydable
Application: équipement agricole, processus automobile, transfert de produit chimique, équipement de construction, transfert de carburant, hydraulique, équipement de fabrication, marine, manutention, équipement mobile, champ pétrolifère, emballage, transport

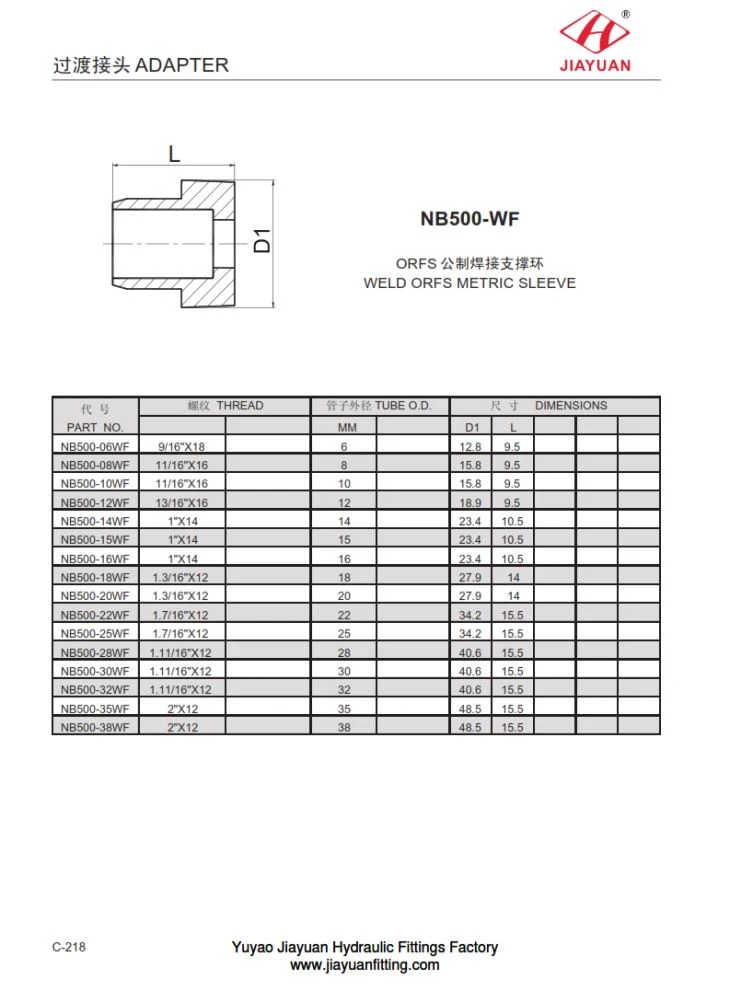

NB500-WF WELD ORFS SLEEVE METRIC Dimension Size tableau comme suit:
PARTIE NON. | FIL | TUBE | OD DIMENSIONS | |||||||
MM | D1 | L | ||||||||
NB500-06WF | 9/16 "X18 | 6 | 12.8 | 9,5 | ||||||
NB500-08WF | 11/16 "X16 | 8 | 15.8 | 9,5 | ||||||
NB500-10WF | 11/16 "X16 | dix | 15.8 | 9,5 | ||||||
NB500-12WF | 13/16 "X16 | 12 | 18,9 | 9,5 | ||||||
NB500-14WF | 1 "X14 | 14 | 23.4 | 10.5 | ||||||
NB500-15WF | 1 "X14 | 15 | 23.4 | 10.5 | ||||||
NB500-16WF | 1 "X14 | 16 | 23.4 | 10.5 | ||||||
NB500-18WF | 1.3 / 16 "X12 | 18 | 27,9 | 14 | ||||||
NB500-20WF | 1.3 / 16 "X12 | 20 | 27,9 | 14 | ||||||
NB500-22WF | 1.7 / 16 "X12 | 22 | 34,2 | 15.5 | ||||||
NB500-25WF | 1.7 / 16 "X12 | 25 | 34,2 | 15.5 | ||||||
NB500-28WF | 1.11 / 16 "X12 | 28 | 40,6 | 15.5 | ||||||
NB500-30WF | 1.11 / 16 "X12 | 30 | 40,6 | 15.5 | ||||||
NB500-32WF | 1.11 / 16 "X12 | 32 | 40,6 | 15.5 | ||||||
NB500-35WF | 2 "X12 | 35 | 48,5 | 15.5 | ||||||
NB500-38WF | 2 "X12 | 38 | 48,5 | 15.5 | ||||||
