Types de produits: Tube de pouce 6000PIS à bride SAE hydraulique 5FSW-IN
Normes de l'industrie: SAE J518, ISO 6162
Connexion de type E à F: Taraud SAE à bride SAE 6000PIS / INCH
Forme: droite
Indice de pression de travail: Le code SAE 61 est de 2,5 à 31,5 MPa; Le code SAE 62 est de 40 MPa.
Matériau des raccords: laiton; Acier au carbone; Acier inoxydable
Application: équipement agricole, processus automobile, transfert de produit chimique, équipement de construction, transfert de carburant, hydraulique, équipement de fabrication, marine, manutention, équipement mobile, champ pétrolifère, emballage, transport

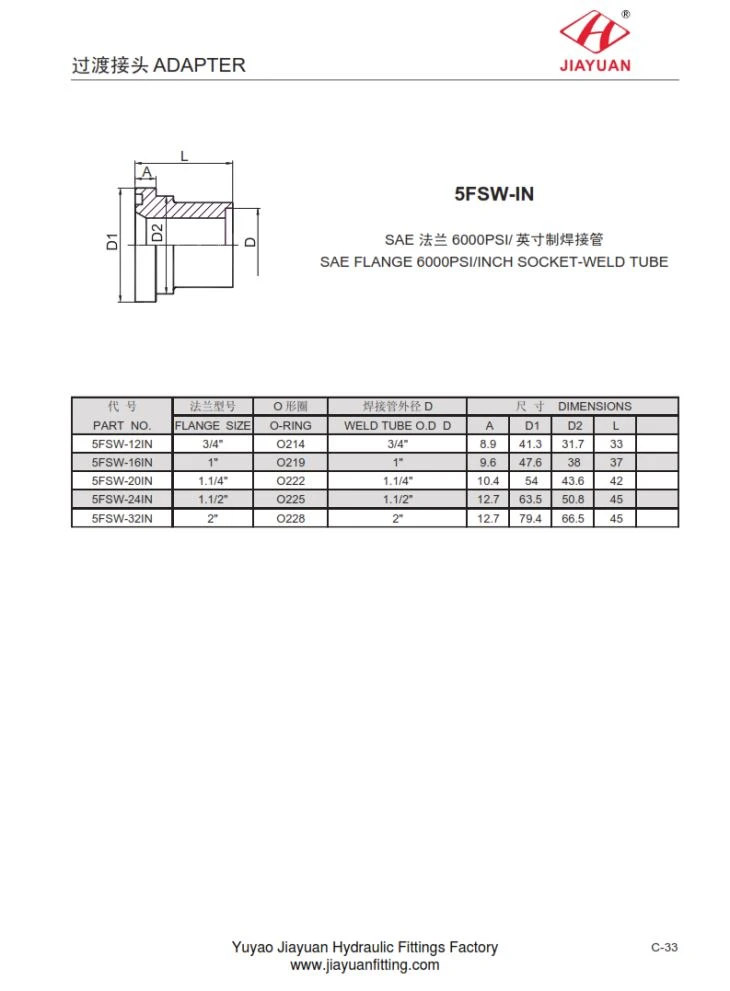

5FSW-IN SAE Flange 6000 PSI Raccords d'adaptateur Dimension Size tableau tableau comme suit
PART NO. | O | ré | DIMENSIONS | |||||
TAILLE DE LA BRIDE | JOINT TORIQUE | TUBE DE SOUDAGE OD D | UNE | D1 | D2 | L | ||
5FSW-12IN | 3/4 " | O214 | 3/4 " | 8.9 | 41,3 | 31,7 | 33 | |
5FSW-16IN | 1" | O219 | 1" | 9,6 | 47,6 | 38 | 37 | |
5FSW-20IN | 1.1 / 4 " | O222 | 1.1 / 4 " | 10.4 | 54 | 43,6 | 42 | |
5FSW-24IN | 1.1 / 2 " | O225 | 1.1 / 2 " | 12.7 | 63,5 | 50.8 | 45 | |
5FSW-32IN | 2 " | O228 | 2 " | 12.7 | 79,4 | 66,5 | 45 |
