Types de produits: 1FN4 Raccords de tuyaux pour joints toriques
Normes de l'industrie: SAE J1453, ISO 8434-3
Raccordement E à F: 45 ° ELBOW ORFS MALE JOINT TORIQUE / NPT MALE
Forme: 45 Coude
Raccords ORFS Pression de service nominale: 3215 psi à 5800 psi, 216 bars à 400 bars.
Les tailles de joint torique Orfs à face plane et la conception de joint torique à face torique que nous pouvons également offrir.
Différence entre joint torique et joint torique
Matériau des raccords: laiton; Acier au carbone; Acier inoxydable
Application: équipement agricole, processus automobile, transfert de produit chimique, équipement de construction, transfert de carburant, hydraulique, équipement de fabrication, marine, manutention, équipement mobile, champ pétrolifère, emballage, transport

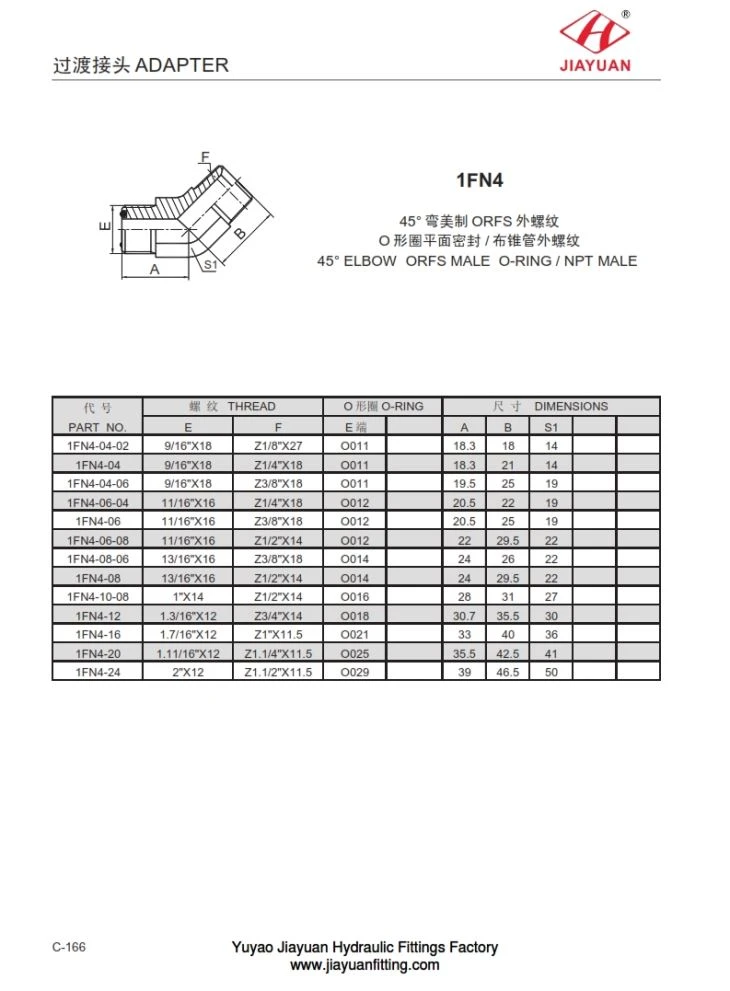

1FN4 coude à 45 ° ORFS mâle joint torique / homme npt dimension tableau tableau de taille comme suit:
PA RT N O. | T HR EA D | O O- RING | DIM E N S I O NS | ||||||
E | F | E | UNE | B | S 1 | ||||
1 F N4 - 04 - 02 | 9/16 " x 18 | Z 1/8 " X 27 | O 011 | 18.3 | 18 | 14 | |||
1 F N4 - 04 | 9/16 " x 18 | Z 1/4 " X 18 | O 011 | 18.3 | 21 | 14 | |||
1 F N4 - 04 - 06 | 9/16 " x 18 | Z 3/8 " X 18 | O 011 | 19,5 | 25 | 19 | |||
1 F N4 - 06 - 04 | 11/16 " X 16 | Z 1/4 " X 18 | O 012 | 20.5 | 22 | 19 | |||
1 F N4 - 06 | 11/16 " X 16 | Z 3/8 " X 18 | O 012 | 20.5 | 25 | 19 | |||
1 F N4 - 06 - 08 | 11/16 " X 16 | Z 1/2 " X 14 | O 012 | 22 | 29,5 | 22 | |||
1 F N4 - 08 - 06 | 13/16 " X 16 | Z 3/8 " X 18 | O 014 | 24 | 26 | 22 | |||
1 F N4 - 08 | 13/16 " X 16 | Z 1/2 " X 14 | O 014 | 24 | 29,5 | 22 | |||
1 F N4 - 10 - 08 | 1 " X 14 | Z 1/2 " X 14 | O 016 | 28 | 31 | 27 | |||
1 F N4 - 12 | 1,3 / 16 " X 12 | Z 3/4 " X 14 | O 018 | 30,7 | 35,5 | 30 | |||
1 F N4 - 16 | 1.7 / 16 " X 12 | Z 1 " X 11.5 | O 021 | 33 | 40 | 36 | |||
1 F N4 - 20 | 1.11 / 16 " X 12 | Z 1.1 / 4 " X 11.5 | O 025 | 35,5 | 42,5 | 41 | |||
1 F N4 - 24 | 2 " X 12 | Z 1.1 / 2 " X 11.5 | O 029 | 39 | 46,5 | 50 | |||
