Ces raccords de tubes automobiles sont couramment utilisés dans les domaines de l’utilisation générale dans les domaines de l’automobile, des appareils électroménagers et des domaines connexes. Il s'agit d'un type de raccords à compression utilisés avec des tubes en métal. Tous les raccords sont conçus et fabriqués avec un style évasé à 45 degrés. L'industrie de la réfrigération et de la climatisation utilise également généralement 45 raccords évasés.

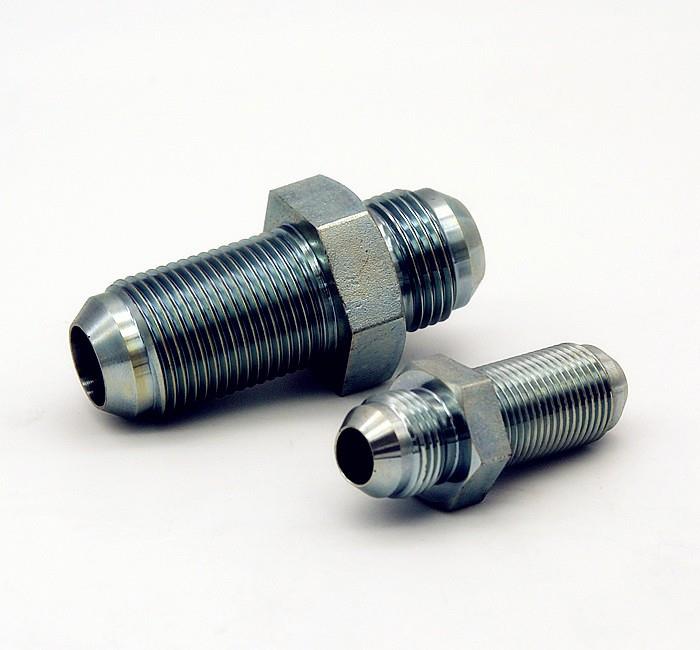

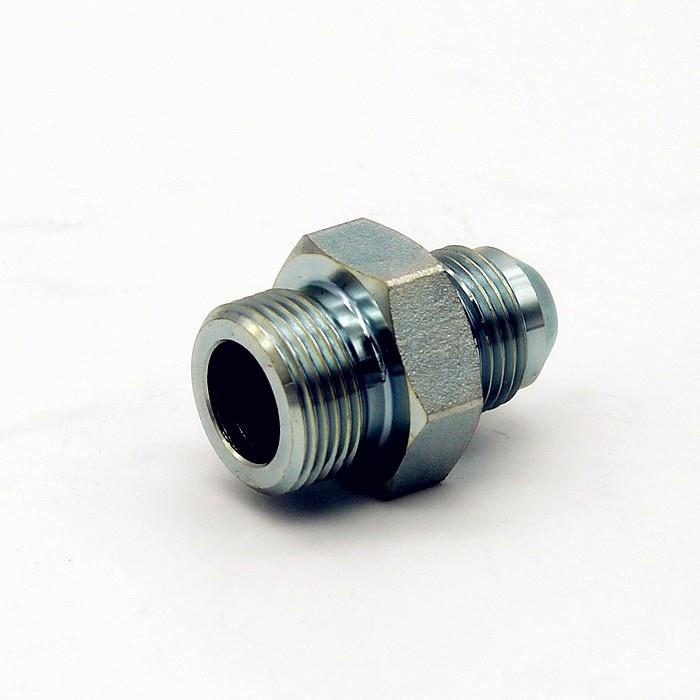

Les adaptateurs pour montage automobile sont utilisés avec des tubes en métal avec un siège évasé formant normalement un travail à froid, un écrou évasé servant à comprimer l'extrémité du siège du tube évasé dans l'extrémité du tube évasé de l'adaptateur pour assurer l'étanchéité en métal.
La norme des raccords à compression automobile est SAE J512
Raccords inversés pour véhicules à moteur, raccords, raccords de canalisation de carburant pour automobile, raccords pour aspirateur automobile, raccords en laiton pour automobile, raccords de canalisation de carburant diesel, raccords de compression pour conduite de carburant

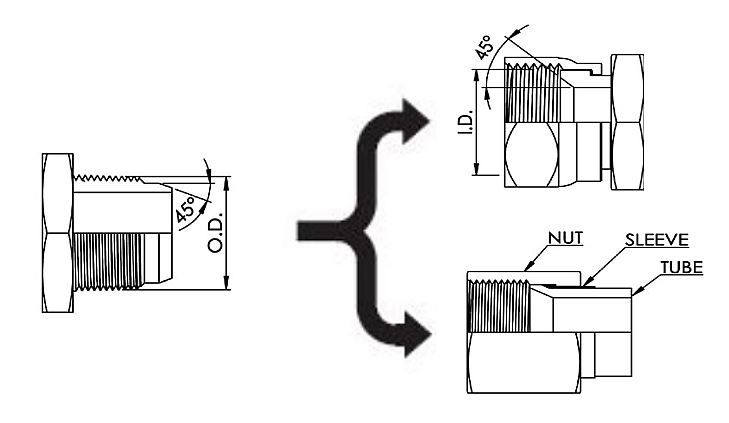

MALE FIL OD ET PITCH | TIRET | MALE FIL OD | ID DE FIL FEMELLE | TAILLE DU TUBE | ||
pouce - TPI | mm | pouce | mm | pouce | pouce | |
5/16 - 24 | -05 | 7.9 | 0,31 | 6.8 | 0,27 | 1/8 |
3/8 - 24 | -06 | 9,5 | 0,38 | 8.4 | 0,33 | 3/16 |
7/16 - 20 | -07 | 11.1 | 0,44 | 9.9 | 0,39 | 1/4 |
1/2 - 20 | -08 | 12.7 | 0.50 | 11.4 | 0,44 | 5/16 |
5/8 - 18 | -dix | 15.9 | 0,63 | 14.2 | 0,56 | 3/8 |
3/4 - 16 | -12 | 19.1 | 0,75 | 17,5 | 0,69 | 1/2 |
7/8 - 14 | -14 | 22.2 | 0,88 | 20.6 | 0,81 | 5/8 |
1 1/16 - 14 | -17 | 27,0 | 1,06 | 24,9 | 0,98 | 3/4 |
