Types de produits: 4FL / 4FS SAE Flange Plug
Normes de l'industrie: SAE J518, ISO 6162
Raccordement E à F style: SAE flange PLUG
Forme: droite
Indice de pression de travail: Le code SAE 61 est de 2,5 à 31,5 MPa; Le code SAE 62 est de 40 MPa.
Matériau des raccords: laiton; Acier au carbone; Acier inoxydable
Application: équipement agricole, processus automobile, transfert de produit chimique, équipement de construction, transfert de carburant, hydraulique, équipement de fabrication, marine, manutention, équipement mobile, champ pétrolifère, emballage, transport

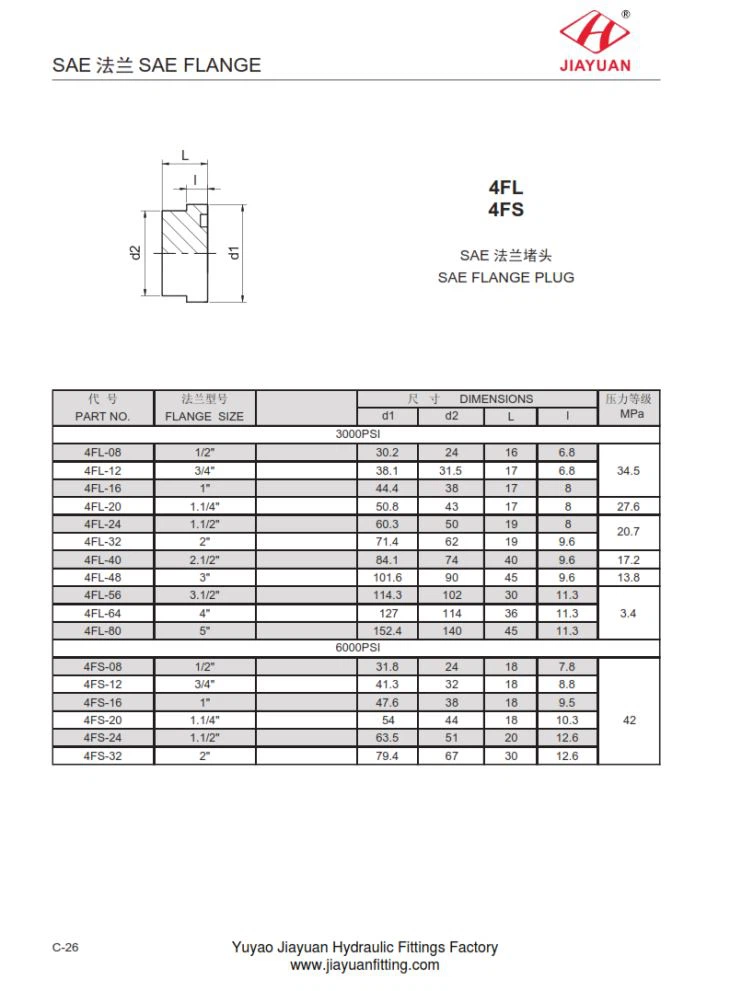

Bride 4FE / 4FS SAE PLUG Dimension Size tableau tableau comme suit
PART NO. | TAILLE DE LA BRIDE | DIMENSIONS | MPa | ||||
d1 | d2 | L | l | ||||
3000PSI | |||||||
4FL-08 | 1/2 " | 30.2 | 24 | 16 | 6.8 | 34,5 | |
4FL-12 | 3/4 " | 38,1 | 31,5 | 17 | 6.8 | ||
4FL-16 | 1" | 44,4 | 38 | 17 | 8 | ||
4FL-20 | 1.1 / 4 " | 50.8 | 43 | 17 | 8 | 27,6 | |
4FL-24 | 1.1 / 2 " | 60.3 | 50 | 19 | 8 | 20.7 | |
4FL-32 | 2 " | 71,4 | 62 | 19 | 9,6 | ||
4FL-40 | 2.1 / 2 " | 84,1 | 74 | 40 | 9,6 | 17.2 | |
4FL-48 | 3 " | 101,6 | 90 | 45 | 9,6 | 13.8 | |
4FL-56 | 3.1 / 2 " | 114,3 | 102 | 30 | 11.3 | 3.4 | |
4FL-64 | 4 " | 127 | 114 | 36 | 11.3 | ||
4FL-80 | 5 " | 152,4 | 140 | 45 | 11.3 | ||
6000PSI | |||||||
4FS-08 | 1/2 " | 31,8 | 24 | 18 | 7,8 | 42 | |
4FS-12 | 3/4 " | 41,3 | 32 | 18 | 8.8 | ||
4FS-16 | 1" | 47,6 | 38 | 18 | 9,5 | ||
4FS-20 | 1.1 / 4 " | 54 | 44 | 18 | 10.3 | ||
4FS-24 | 1.1 / 2 " | 63,5 | 51 | 20 | 12.6 | ||
4FS-32 | 2 " | 79,4 | 67 | 30 | 12.6 |
