Catégorie de produit: Adaptateur pour raccords de tuyauterie BSPT à filetage
Tableau des tailles de filetage BSPT: de G1 / 8 ”à G3”, principalement utilisé au Royaume-Uni, en Europe occidentale et au Japon.
Filetage BSPT (R) mâle et femelle standard selon BS 21, ISO 7/1. JIS B 0203, similaire à 3852-2 de la forme Z, JIS B8363.
Pour raccorder des types de filetage: adaptateur Npt, adaptateur SAE ORB, BSPP, raccords métriques, UNF Port,

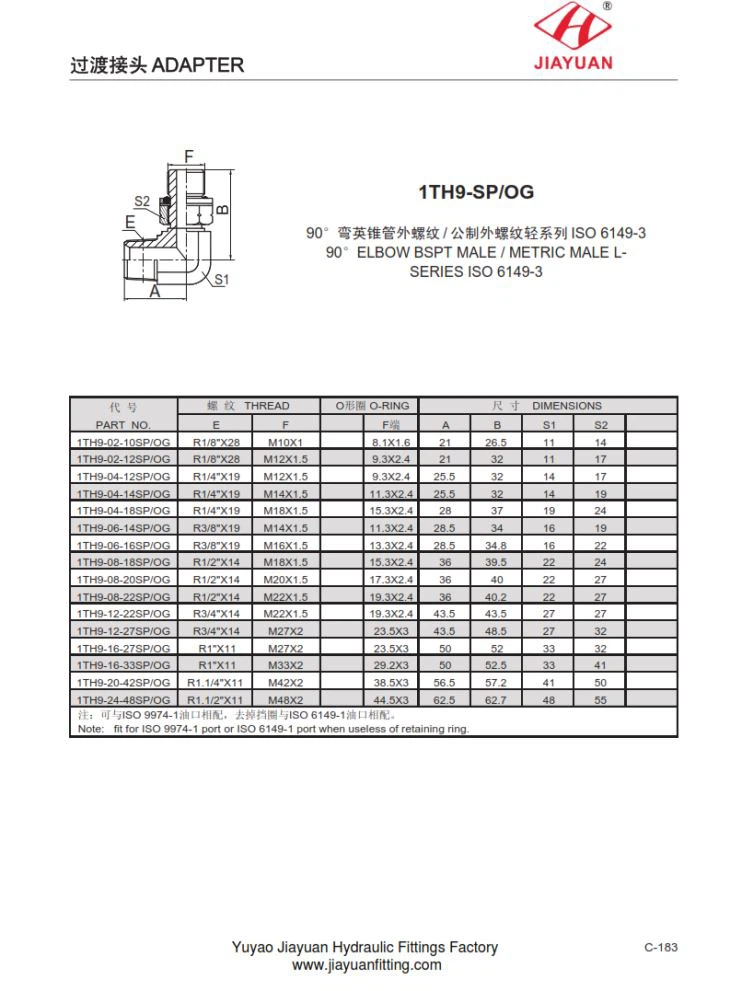

COUDE 1TH9-SP / OG 90 ° COUDE BSPT MÂLE MÂLE / MÉTRIQUE ISO 6149-3 Tableau des dimensions comme suit:
PART NO. | FIL | OU ING | DIMENSIONS | ||||||
E | F | F | UNE | B | S1 | S2 | |||
1TH9-02-10SP / OG | R1 / 8 "X28 | M10X1 | 8.1X1.6 | 21 | 26,5 | 11 | 14 | ||
1TH9-02-12SP / OG | R1 / 8 "X28 | M12X1.5 | 9.3X2.4 | 21 | 32 | 11 | 17 | ||
1TH9-04-12SP / OG | R1 / 4 "X19 | M12X1.5 | 9.3X2.4 | 25,5 | 32 | 14 | 17 | ||
1TH9-04-14SP / OG | R1 / 4 "X19 | M14X1.5 | 11.3X2.4 | 25,5 | 32 | 14 | 19 | ||
1TH9-04-18SP / OG | R1 / 4 "X19 | M18X1.5 | 15.3X2.4 | 28 | 37 | 19 | 24 | ||
1TH9-06-14SP / OG | R3 / 8 "X19 | M14X1.5 | 11.3X2.4 | 28,5 | 34 | 16 | 19 | ||
1TH9-06-16SP / OG | R3 / 8 "X19 | M16X1.5 | 13.3X2.4 | 28,5 | 34,8 | 16 | 22 | ||
1TH9-08-18SP / OG | R1 / 2 "X14 | M18X1.5 | 15.3X2.4 | 36 | 39,5 | 22 | 24 | ||
1TH9-08-20SP / OG | R1 / 2 "X14 | M20X1.5 | 17.3X2.4 | 36 | 40 | 22 | 27 | ||
1TH9-08-22SP / OG | R1 / 2 "X14 | M22X1.5 | 19.3X2.4 | 36 | 40.2 | 22 | 27 | ||
1TH9-12-22SP / OG | R3 / 4 "X14 | M22X1.5 | 19.3X2.4 | 43,5 | 43,5 | 27 | 27 | ||
1TH9-12-27SP / OG | R3 / 4 "X14 | M27X2 | 23.5X3 | 43,5 | 48,5 | 27 | 32 | ||
1TH9-16-27SP / OG | R1 "X11 | M27X2 | 23.5X3 | 50 | 52 | 33 | 32 | ||
1TH9-16-33SP / OG | R1 "X11 | M33X2 | 29.2X3 | 50 | 52,5 | 33 | 41 | ||
1TH9-20-42SP / OG | R1.1 / 4 "X11 | M42X2 | 38.5X3 | 56,5 | 57,2 | 41 | 50 | ||
1TH9-24-48SP / OG | R1.1 / 2 "X11 | M48X2 | 44.5X3 | 62,5 | 62,7 | 48 | 55 | ||
étiquette à chaud: Raccords mâles métriques, Chine, fabricants, fournisseurs, sur mesure, laiton, swagelok, Parker, Stauff, Brennan, acier inoxydable
