Les dimensions et le catalogue des raccords de tuyauterie BSP sont les mêmes chez différents fournisseurs.
Matériau Types de raccords de tuyauterie tels que l'acier inoxydable, le laiton et le plastique.
Application des raccords de tuyauterie filetés BSPP au Royaume-Uni et aux États-Unis dans les raccords de tuyauterie d'instrumentation et les raccords de tuyauterie industriels.
Adaptateurs de joint de tuyau BSP à souder, mâle NPT, SAE ORB, mâle BSPT, mâle ORFS, raccord de tube DIN 2353, joint torique métrique, etc.
Forme de l'adaptateur de tuyau BSPP tel que droit, coude, té, croix, réducteur.
Nous pouvons également fournir des raccords jusqu’à 2 pouces.

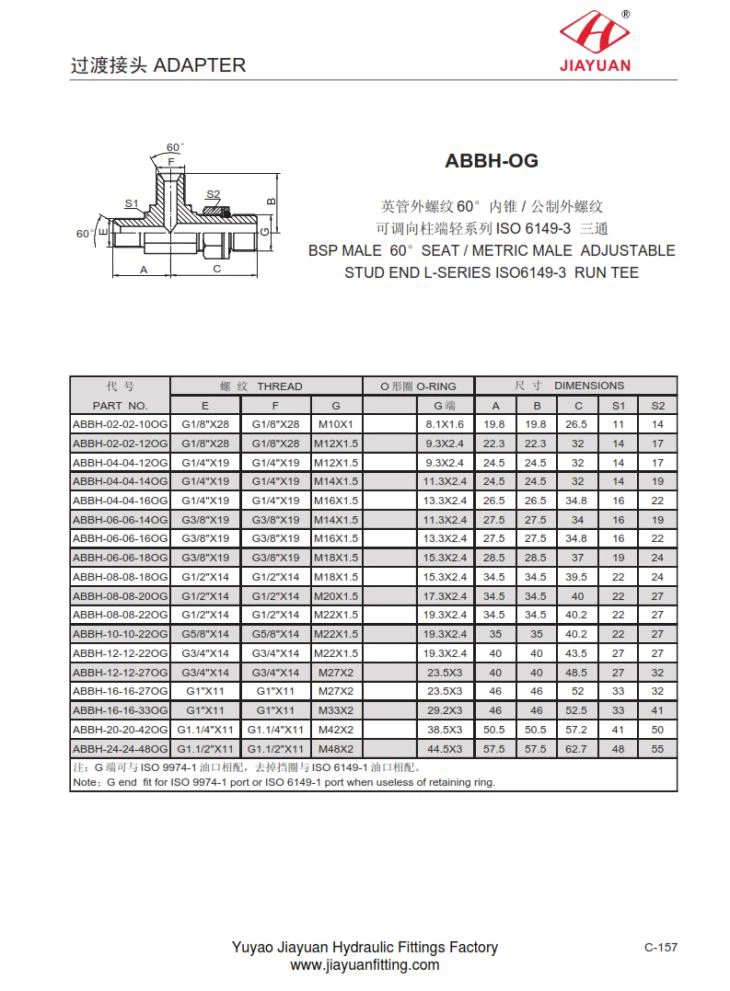

ABBH-OG BSP MALE SIÈGE 60 ° / MÉTRIQUE MÂLE RÉGLABLE EXTERNE SÉRIE L ISO6149-3 RUN TEE Le tableau de taille des raccords de tuyaux RUN TEE se présente comme suit:
PART NO. | FIL | O-RIN G | DIMENSIONS | |||||||||
E | F | g | g | UNE | B | C | S1 | S2 | ||||
ABBH-02-02-10OG | G1 / 8 "X28 | G1 / 8 "X28 | M10X1 | 8.1X1.6 | 19,8 | 19,8 | 26,5 | 11 | 14 | |||
ABBH-02-02-12OG | G1 / 8 "X28 | G1 / 8 "X28 | M12X1.5 | 9.3X2.4 | 22.3 | 22.3 | 32 | 14 | 17 | |||
ABBH-04-04-12OG | G1 / 4 "X19 | G1 / 4 "X19 | M12X1.5 | 9.3X2.4 | 24,5 | 24,5 | 32 | 14 | 17 | |||
ABBH-04-04-14OG | G1 / 4 "X19 | G1 / 4 "X19 | M14X1.5 | 11.3X2.4 | 24,5 | 24,5 | 32 | 14 | 19 | |||
ABBH-04-04-16OG | G1 / 4 "X19 | G1 / 4 "X19 | M16X1.5 | 13.3X2.4 | 26,5 | 26,5 | 34,8 | 16 | 22 | |||
ABBH-06-06-14OG | G3 / 8 "X19 | G3 / 8 "X19 | M14X1.5 | 11.3X2.4 | 27,5 | 27,5 | 34 | 16 | 19 | |||
ABBH-06-06-16OG | G3 / 8 "X19 | G3 / 8 "X19 | M16X1.5 | 13.3X2.4 | 27,5 | 27,5 | 34,8 | 16 | 22 | |||
ABBH-06-06-18OG | G3 / 8 "X19 | G3 / 8 "X19 | M18X1.5 | 15.3X2.4 | 28,5 | 28,5 | 37 | 19 | 24 | |||
ABBH-08-08-18OG | G1 / 2 "X14 | G1 / 2 "X14 | M18X1.5 | 15.3X2.4 | 34,5 | 34,5 | 39,5 | 22 | 24 | |||
ABBH-08-08-20OG | G1 / 2 "X14 | G1 / 2 "X14 | M20X1.5 | 17.3X2.4 | 34,5 | 34,5 | 40 | 22 | 27 | |||
ABBH-08-08-22OG | G1 / 2 "X14 | G1 / 2 "X14 | M22X1.5 | 19.3X2.4 | 34,5 | 34,5 | 40.2 | 22 | 27 | |||
ABBH-10-10-22OG | G5 / 8 "X14 | G5 / 8 "X14 | M22X1.5 | 19.3X2.4 | 35 | 35 | 40.2 | 22 | 27 | |||
ABBH-12-12-22OG | G3 / 4 "X14 | G3 / 4 "X14 | M22X1.5 | 19.3X2.4 | 40 | 40 | 43,5 | 27 | 27 | |||
ABBH-12-12-27OG | G3 / 4 "X14 | G3 / 4 "X14 | M27X2 | 23.5X3 | 40 | 40 | 48,5 | 27 | 32 | |||
ABBH-16-16-27OG | G1 "X11 | G1 "X11 | M27X2 | 23.5X3 | 46 | 46 | 52 | 33 | 32 | |||
ABBH-16-16-33OG | G1 "X11 | G1 "X11 | M33X2 | 29.2X3 | 46 | 46 | 52,5 | 33 | 41 | |||
ABBH-20-20-42OG | G1.1 / 4 "X11 | G1.1 / 4 "X11 | M42X2 | 38.5X3 | 50,5 | 50,5 | 57,2 | 41 | 50 | |||
ABBH-24-24-48OG | G1.1 / 2 "X11 | G1.1 / 2 "X11 | M48X2 | 44.5X3 | 57,5 | 57,5 | 62,7 | 48 | 55 | |||
g ISO 9974-1 ISO 6149-1 Remarque Extrémité G adaptée au port ISO 9974-1 ou ISO 6149-1 lorsque inutile de bague de retenue. | ||||||||||||
