Dimensions du raccord évasé jic à 37 degrés, y compris extrémité du tube évasé mâle et du raccord évasé femelle pivotant, quels que soient les raccords évasés 37 ° et autres parker, tout est conçu conformément aux normes mil-dtl-18866, SAE J514 et ISO 8434-2.
La dimension de raccord évasé JIC mâle SAE J514 / ISO 8434-2 est la suivante:

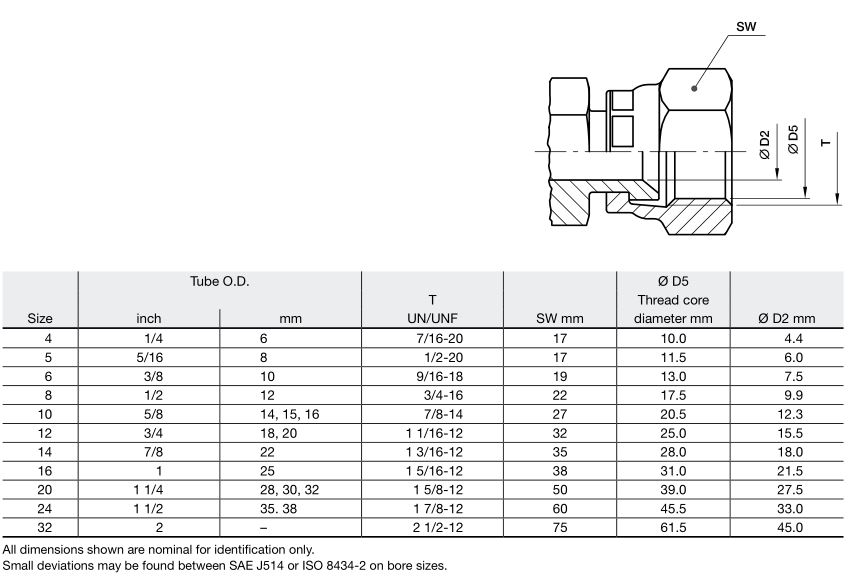

Les dimensions de raccordement de l'écrou femelle pivotant JIC SAE J514 / ISO 8434-2 sont les suivantes:
