Types de produits: Raccords de tubes AFFH-OG joint torique
Normes de l'industrie: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Connexion de style E à F: ORFS MALE JOINT TORIQUE / MÉTRIQUE MALE MOBILE RÉGLABLE FIN S-SÉRIE ISO6149-2 RUN TEE
Forme: coude, droite, té, croix etc.
Raccords ORFS Pression de service nominale: 3215 psi à 5800 psi, 216 bars à 400 bars.
Nous proposons également des kits de tailles de joints toriques Orfs à face plane et des joints toriques à face torique
Différence entre joint torique et joint torique
Matériau des raccords: laiton; Acier au carbone; Acier inoxydable
Application: équipement agricole, processus automobile, transfert de produit chimique, équipement de construction, transfert de carburant, hydraulique, équipement de fabrication, marine, manutention, équipement mobile, champ pétrolifère, emballage, transport

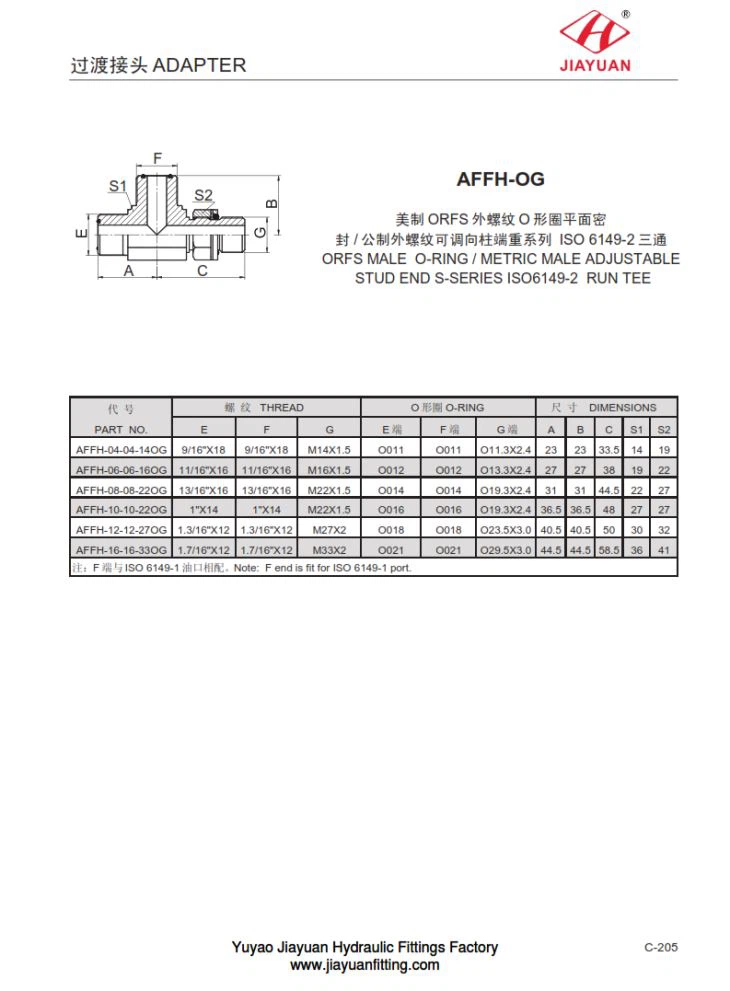

JOINT TORIQUE MÂLE AFFH-OG ORFS / EXTRÉMITÉ RÉGLABLE MALE MÂLE SÉRIE S ISO6149-2 RUN TEE Tableau de la dimension de la taille, comme suit:
PA RT N O. | T HR EA D | O O- RING | DIM E N S I O NS | ||||||||||
E |
F |
g |
E |
F |
g |
UNE |
B |
C |
S 1 |
S 2 | |||
A FFH - 04 - 04 - 14 O G |
9/16 " x 18 |
9/16 " x 18 |
M14 X 1.5 |
O 011 |
O 011 |
O 11.3 X 2.4 |
23 |
23 |
33,5 |
14 |
19 | ||
A FFH - 06 - 06 - 16 O G |
11/16 " X 16 |
11/16 " X 16 |
M16 X 1.5 |
O 012 |
O 012 |
O 13.3 X 2.4 |
27 |
27 |
38 |
19 |
22 | ||
A FFH - 08 - 08 - 22 O G |
13/16 " X 16 |
13/16 " X 16 |
M22 X 1.5 |
O 014 |
O 014 |
O 19,3 X 2,4 |
31 |
31 |
44,5 |
22 |
27 | ||
A FFH - 10 - 10 - 22 O G |
1 " X 14 |
1 " X 14 |
M22 X 1.5 |
O 016 |
O 016 |
O 19,3 X 2,4 |
36,5 |
36,5 |
48 |
27 |
27 | ||
A FFH - 12 - 12 - 27 O G |
1,3 / 16 " X 12 |
1,3 / 16 " X 12 |
M27 X 2 |
O 018 |
O 018 |
O 23,5 X 3,0 |
40,5 |
40,5 |
50 |
30 |
32 | ||
A FFH - 16 - 16 - 33 O G |
1.7 / 16 " X 12 |
1.7 / 16 " X 12 |
M33 X 2 |
O 021 |
O 021 |
O 29,5 X 3,0 |
44,5 |
44,5 |
58,5 |
36 |
41 | ||
