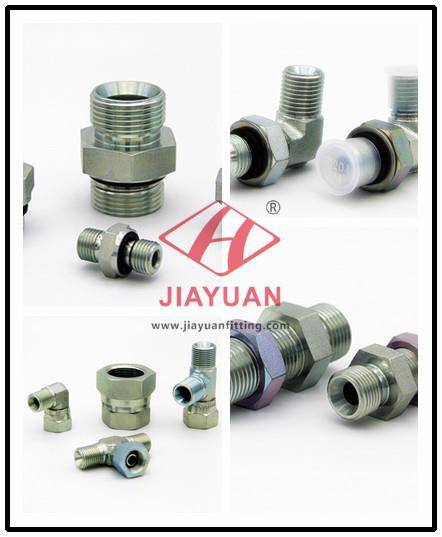

Le catalogue de raccords BSP est utilisé au Royaume-Uni, en Irlande, au Canada, aux États-Unis, etc.
Tous les raccords coniques BSP 60 sont expliqués par BS5200 égal à la norme ISO 8434-6.
La taille du tableau de tailles de filetage BSPP est G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 etc.
BSP est un tuyau standard britannique avec une forme de filetage à 55 degrés.
Le filetage BSPP est conforme aux normes ISO 228 et AS 1722.2.
Guide-fil BSPP pour de nombreux types de joints tels que raccord BSPP cône 60 ° sur tube de selle, raccord BSPP avec joint collé, raccord BSPP avec joint ED, bague BSPP + bague de maintien type G, joint torique BSPP ajustable type H H, face de coupe BSPP joint de type B.
Adaptateurs de tuyauterie BSPP à de nombreuses extrémités, tels que mâle BSPT, mâle ORFS, goujon métrique ISO 6149-3, cône JIC mâle 74, cône Komatsu métrique 60, mâle NPT, raccord SAE ORB ISO 11926-3, tube à souder bout à bout, femme JIC 37cone, femme ORFS etc.
2BJ-WD BSP JOINT CAPTIF MÂLE / SIÈGE JIC FEMELLE 74 ° Tableau des dimensions des raccords comme suit:
PA RT N O. | T HR EA D | C AP T I V E | DIM E N S I O NS | |||||
E | F | E | UNE | B | L | S 1 | S 2 | |
2 B J- 02 - 04 W D | G 1/8 " X 28 | 7/16 " x 20 | W D - B 02 | 8 | 9 | 23,5 | 14 | 15 |
2 B J- 04 - 05 W D | G 1/4 " X 19 | 1/2 " x 20 | W D - B 04 | 12 | 9,5 | 28,5 | 19 | 17 |
2 B J- 04 - 06 W D | G 1/4 " X 19 | 9/16 " x 18 | W D - B 04 | 12 | 10.5 | 28,5 | 19 | 19 |
2 B J- 04 - 08 W D | G 1/4 " X 19 | 3/4 " X 16 | W D - B 04 | 12 | 11 | 30,5 | 19 | 24 |
2 B J- 04 W D | G 1/4 " X 19 | 7/16 " x 20 | W D - B 04 | 12 | 9 | 28 | 19 | 15 |
2 B J- 06 - 08 W D | G 3/8 " X 19 | 3/4 " X 16 | W D - B 06 | 12 | 11 | 33 | 22 | 24 |
2 B J- 06 W D | G 3/8 " X 19 | 9/16 " x 18 | W D - B 06 | 12 | 10.5 | 31 | 22 | 19 |
2 B J- 08 - 06 W D | G 1/2 " X 14 | 9/16 " x 18 | W D - B 08 | 14 | 10.5 | 33,5 | 27 | 19 |
2 B J- 08 - 10 W D | G 1/2 " X 14 | 7/8 " X 14 | W D - B 08 | 14 | 13 | 38 | 27 | 27 |
2 B J- 08 W D | G 1/2 " X 14 | 3/4 " X 16 | W D - B 08 | 14 | 11 | 37,5 | 27 | 24 |
2 B J - 12 - 16 W D | G 3/4 " X 14 | 1.5 / 16 " X 12 | W D - B 12 | 16 | 16 | 42,5 | 32 | 41 |
2 B J- 12 W D | G 3/4 " X 14 | 1.1 / 16 " X 12 | W D - B 12 | 16 | 15 | 42,5 | 32 | 32 |
2 B J- 16 W D | G 1 " X 11 | 1.5 / 16 " X 12 | W D - B 16 | 18 | 16 | 46,5 | 41 | 41 |
2 B J- 20 - 16 W D | G 1.1 / 4 " X 11 | 1.5 / 16 " X 12 | W D - B 20 | 20 | 16 | 50,5 | 50 | 41 |
2 B J- 20 W D | G 1.1 / 4 " X 11 | 1.5 / 8 " X 12 | W D - B 20 | 20 | 17 | 54,5 | 50 | 50 |
2 B J- 24 W D | G 1.1 / 2 " X 11 | 1,7 / 8 " X 12 | W D - B 24 | 22 | 20 | 58,5 | 55 | 55 |
