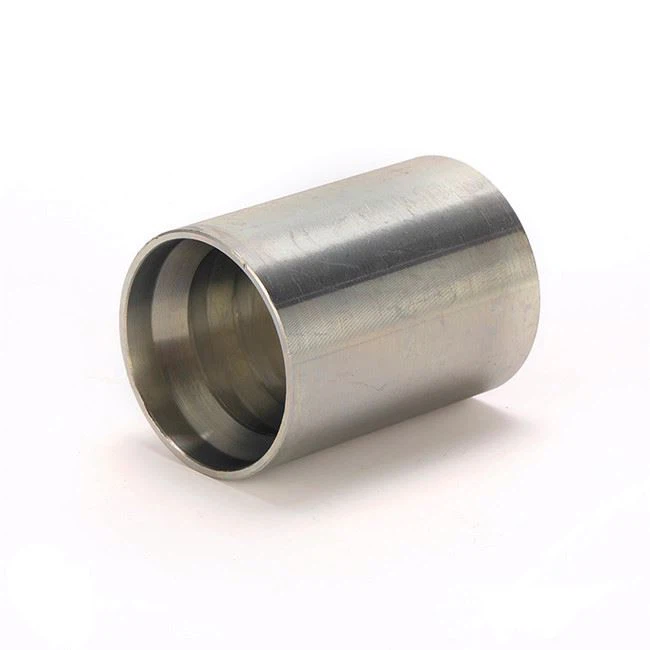

Le raccord de ferrules de tuyau hydraulique est utilisé pour sertir le type de tuyau en spirale de DIN20022 4SP 4SH SAE100R12 R9r, correspondant à quatre types de raccords de tuyau en spirale. La virole de tuyau est conçue selon les exigences de la marque de tuyau du client, et non selon les normes.
Jiayuanfitting est un fabricant professionnel de ferrules de tuyau en acier inoxydable, la série 00400 du tableau des tailles de ferrule de tuyau est interchangeable dans Gates, Eaton, les données suivantes:
PARTNO. | PARTNO | DN | DASH | A | D | E | L |
1 | 00400-04 | 6 | 04 | 11.5 | 22 | 15.5 | 37.5 |
2 | 00400-06 | 10 | 06 | 14.7 | 25.5 | 18.3 | 39 |
3 | 00400-08 | 13 | 08 | 17.5 | 29 | 21.3 | 41 |
4 | 00400-10 | 16 | 10 | 21 | 32.5 | 24.5 | 43 |
5 | 00400-12 | 19 | 12 | 24.5 | 37 | 29 | 51 |
6 | 00400-16 | 25 | 16 | 31 | 46.5 | 36.5 | 61.5 |
7 | 00401-20 | 32 | 20 | 38.3 | 53 | 42.8 | 67.5 |
8 | 00401-24 | 38 | 24 | 44.3 | 61 | 49.8 | 75 |
9 | 00401-32 | 51 | 32 | 57 | 77 | 64.5 | 79 |
Spécification des ferrules de sertissage de tuyau hydraulique comme suit:
Embout pour tuyau hydraulique à 4 spirales R9A / R9R, 4SP, 4SH / 10-16 R12 / 06-16
Matériel disponible: ampli en acier GG; Zingué, laiton, acier inoxydable
Assorti aux raccords de virole de tuyau hydraulique
La taille de la virole du tuyau a 3/16, 1/4, 1/2, 3/8, 3/4, 5/8, 1, etc.
L'assemblage de la virole du tuyau hydraulique nécessite un outil de sertissage de la virole du tuyau hydraulique, les sertisseurs sont spécialement conçus pour sertir des diamètres de tuyau spécifiques. vous devez confirmer les capacités de la machine et ajuster les paramètres si nécessaire. Assurez-vous de choisir le diamètre de sertissage correct pour chaque flexible.
Nous pouvons également offrir des raccords de virole de tuyau hydraulique dans de nombreux raccords d'adaptateur, raccord de tuyau hydraulique avec extrémités jic, extrémités DIN, extrémités SAE, extrémités BSP, extrémités JIS, etc.jyray@72338.comsi vous ne trouvez pas ce dont vous avez besoin.
