Types de raccords à cône à 60 degrés BSPP: avec ou sans joint torique, connecteur mâle ou femelle.
Le catalogue de raccords BSPP standard est basé sur ISO 8434-6 et BS 5200.
Les filetages pour les connexions à cône à 60 degrés sont en BSPP conforme à ISO 228-1.
Connexions de tubes métalliques pour le fluide hydraulique et l'utilisation générale.
Jiayuan peut également proposer des raccords BSP en acier inoxydable, des raccords de tuyauterie en laiton bsp, des raccords pour tuyaux bsp, etc.

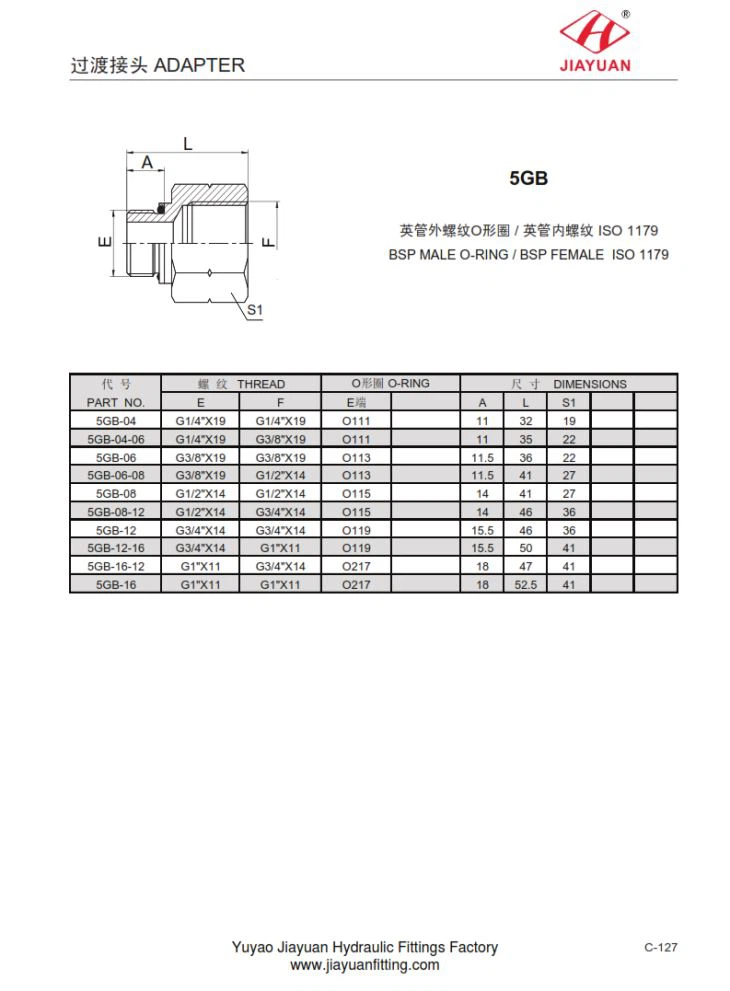

JOINT TORIQUE 5 Go BSP MALE / BSP FEMELLE ISO 1179 raccorder les dimensions du connecteur comme suit:
PA RT N O. | T HR EA D | O O- RING | DIM E N S I O NS | |||
E | F | E | UNE | L | S 1 | |
5 G B - 04 | G 1/4 " X 19 | G 1/4 " X 19 | O 111 | 11 | 32 | 19 |
5 G B - 04 - 06 | G 1/4 " X 19 | G 3/8 " X 19 | O 111 | 11 | 35 | 22 |
5 G B - 06 | G 3/8 " X 19 | G 3/8 " X 19 | O 113 | 11.5 | 36 | 22 |
5 G B - 06 - 08 | G 3/8 " X 19 | G 1/2 " X 14 | O 113 | 11.5 | 41 | 27 |
5 G B - 08 | G 1/2 " X 14 | G 1/2 " X 14 | O 115 | 14 | 41 | 27 |
5 G B - 08 - 12 | G 1/2 " X 14 | G 3/4 " X 14 | O 115 | 14 | 46 | 36 |
5 G B - 12 | G 3/4 " X 14 | G 3/4 " X 14 | O 119 | 15.5 | 46 | 36 |
5 G B - 12 - 16 | G 3/4 " X 14 | G 1 " X 11 | O 119 | 15.5 | 50 | 41 |
5 G B - 16 - 12 | G 1 " X 11 | G 3/4 " X 14 | O 217 | 18 | 47 | 41 |
5 G B - 16 | G 1 " X 11 | G 1 " X 11 | O 217 | 18 | 52,5 | 41 |
