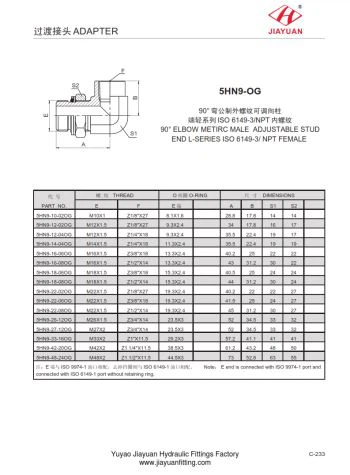

Compression de tube métrique (DIN 2353 cône 24 °)
Le connecteur mâle a un cône 240 avec un filetage droit, tandis que les trois connecteurs femelles ont des filetages droits avec une surface d'étanchéité. Le joint se forme entre le cône sur le mâle et les zones d'étanchéité sur les femelles.
Les raccords sont disponibles en deux catégories: les classes DIN 2353 L (léger) et DIN 2353 S (lourd). Chacun a ses propres tailles de tube et dimensions de filetage, comme indiqué dans le tableau suivant:
DIN 2353 L Tube OD (mm) | Diamètre extérieur du tube DIN 2353 S (mm) | Taille de filetage métrique | Filetage mâle OD (mm) | ID de filetage femelle (mm) |
6 | M12 x 1.5 | 12 | 10.5 | |
8 | 6 | M14 x 1.5 | 14 | 12.5 |
10 | 8 | M16 x 1.5 | 16 | 14.5 |
12 | 10 | M18 x 1.5 | 18 | 16.5 |
12 | M20 x 1.5 | 20 | 18.5 | |
15 | 14 | M22 x 1.5 | 22 | 20.5 |
16 | M24 x 1.5 | 24 | 22.5 | |
18 | M26 x 1.5 | 26 | 24.5 | |
22 | 20 | M30 x 2.0 | 30 | 28 |
28 | 25 | M36 x 2.0 | 36 | 34 |
30 | M42 x 2.0 | 42 | 40 | |
35 | M45 x 2.0 | 45 | 43 | |
42 | 38 | M52 x 2.0 | 52 | 50 |
