Comment identifier différents types de bride SAE ?
Caterpillar Flange et Komatsu Flange sont les normes de l’entreprise de fabrication de machines de construction, et deux types de brides sont basés sur la norme sae J518 bride, SAE Flanges est une gamme de bride hydraulique à haute pression qui est faite conformément aux normes SAE J518. L’acronyme SAE signifie Society of Automotive Engineers. Ces deux types de brides sae utilisées dans l’excavatrice hydraulique, chargeuses hydrauliques.
Poclain Flange est la norme de l’entreprise de fabrication de transmissions hydrostatiques, il est basé sur les normes sae J518 4 boulon, utilisé dans les moteurs hydrauliques, pompes hydrauliques, valves hydrauliques et unité d’alimentation hydraulique.
La différence de trois types brides est les changements de la longueur de chute de tête de bride, et la taille de rainure d’o-anneau de bride, les formes de bride fendues personnalisées. Le même endroit est la position et la taille des 4 boulons selon les normes ISO 6162 et SAE J518.

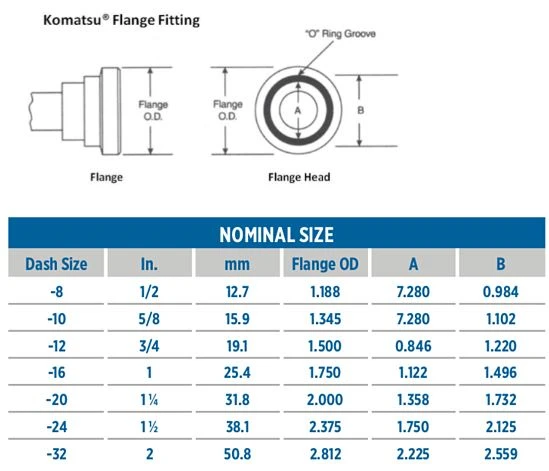

Facteurs utilisés pour identifier différents types de brides SAE bride Komatsu Flange, Caterpillar Flanes
Les facteurs incluent le diamètre extérieur, le diamètre intérieur, le nombre de trous de boulon, le diamètre du trou de boulon, et le cercle de boulon. L’épaisseur joue un rôle essentiel dans l’identification d’une bride par la hauteur d’une pression qu’elle peut supporter parce que les brides plus épaisses peuvent résister à des pressions plus élevées dans une application
Comment mesurer
Quatre Boulon Bride - Mesurez d’abord le diamètre du trou de port à l’aide de l’étrier. Ensuite, mesurez l’espacement le plus long trou de boulon
centre-centre (Dimension « A ») ou mesurer le diamètre de la tête flangée. D.e.
Il y a trois exceptions :
1. La taille -10, qui est commune en dehors de l’Amérique du Nord n’est pas une taille standard SAE.
2. Les brides de chenille, qui sont les mêmes brides O.D. que le code SAE 62, ont une tête de bride plus épaisse.
3. Brides poclain, qui sont complètement différents des brides SAE.
